Selection of the speed range QI (RLN 00127-2)

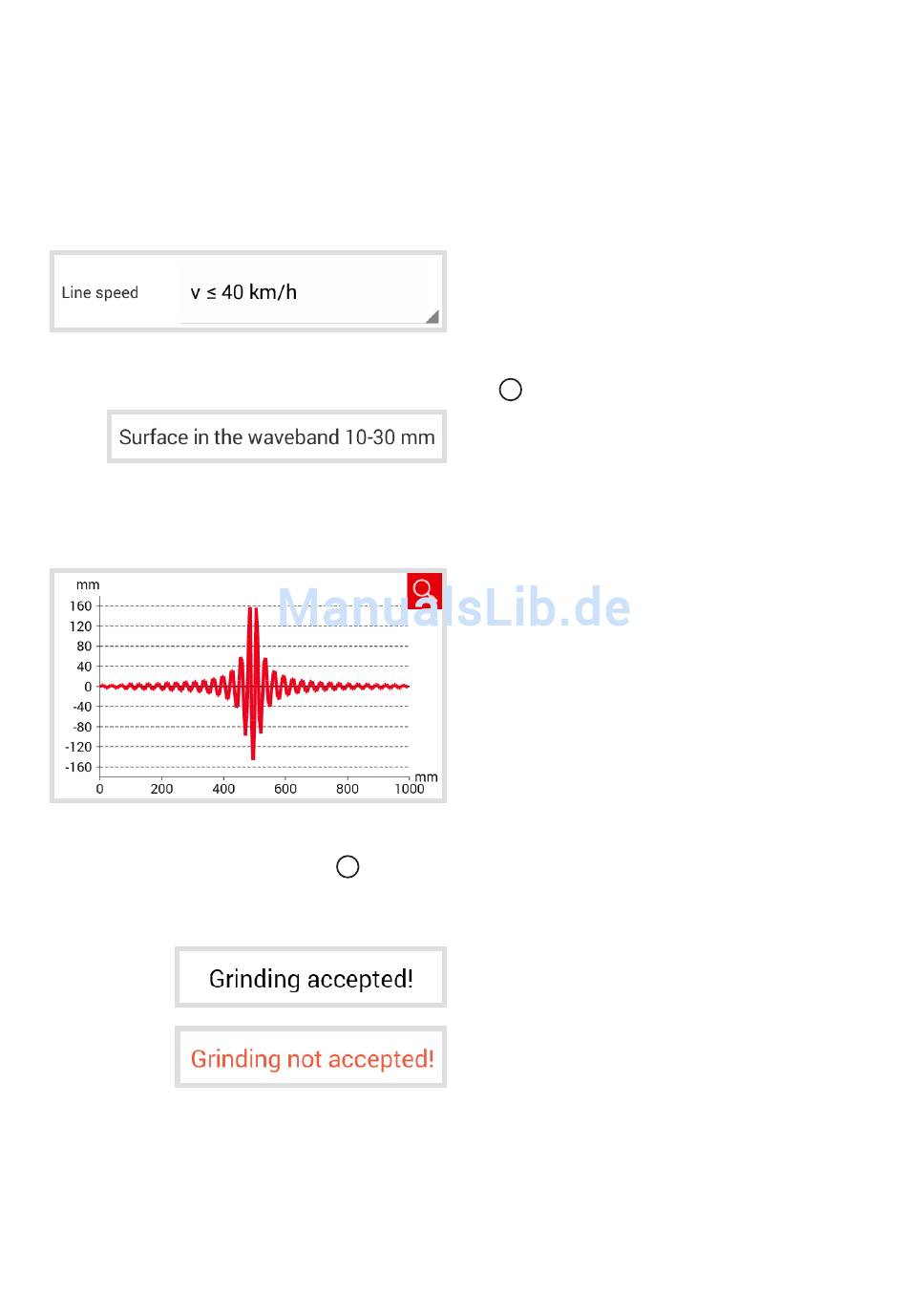

6.2.5.5 GTR corrugation measurement evaluation |

Measurement diagram GTR corrugation measurement

6.2.5.6 EN 13231-3 evaluation |

114
INSTRUCTION MANUAL
W
1.
Press Line speed in the select list and select the
corresponding speed range of the measured rail.
W
The screen area shows the measured
running surface in the wavelength range of
10 – 30 mm for a measurement length of 1 meter.
The measurement diagram shows the
graph of the corrugation measurement.
Red
Running surface measurement
The screen area indicates whether the grinding
is within the tolerances of EN 13231-3.
Grinding
The grinding is within
accepted
the tolerances
of EN 13231-3
Grinding not
The grinding is not within
accepted
the tolerances
of EN 13231-3
