Montage ohne Wandhalter
• Nehmen Sie den Wandhalter ab (unten vom Gerät abziehen und dann aushängen).
• Die Wandbefestigung erfolgt mit zwei Schrauben: Der Bewegungsmelder wird mit der
Wandhalter-Führungsnut über die obere Schraube gehängt. Die zweite, untere Schraube
wird von innen durch das Loch im unteren Teil des Gehäuses geführt.
• Zeichnen Sie die Bohrung für die obere Schraube an, bohren Sie das Loch (6 mm).
Achten Sie darauf, dass Sie nicht versehentlich Strom-, Gas- oder Was-
serleitungen anbohren, Lebensgefahr!
Nach Einstecken des Dübels wird die Schraube so weit eingedreht, bis der Abstand
zwischen Schraubenkopf und Wand ca. 3mm beträgt.
• Öffnen Sie das Gehäuse, indem Sie mit dem Fingernagel, einem Kugelschreiber oder
einem geeigneten Schraubendreher die seitlichen Rastnasen (links) vorsichtig nach innen
wegdrücken, bis die Halbschalen des Bewegungsmelders sich auseinanderdrücken
lassen. Wenden Sie keine Gewalt an, das Gehäuse des Bewegungsmelders wird sonst
beschädigt!
• Hängen Sie den Bewegungsmelder über die bereits montierte
Schraube und richten ihn senkrecht aus.

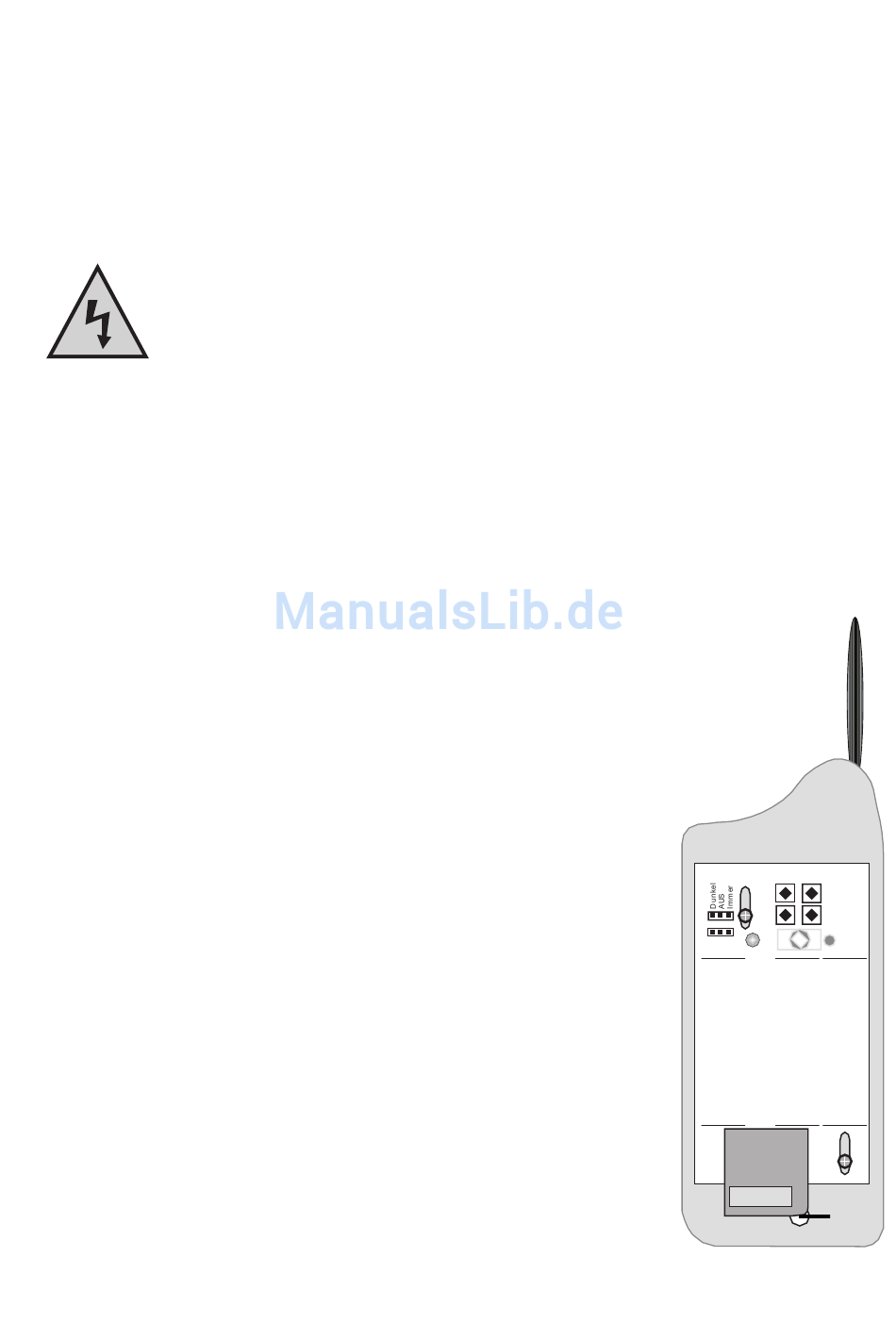

• Zeichnen Sie die Position für das untere Bohrloch durch das
untere Schraubenloch hindurch an, siehe Bild rechts.
Sollte dieses durch die kleine Senderplatine verdeckt sein
(siehe im Bild, Position A), lösen Sie zuvor die beiden Schrau-
ben, die die große Platine im Gehäuse hält und schieben Sie
die große Platine vorsichtig nach oben. Biegen Sie die kleine
Senderplatine nicht um! Biegen Sie keine Bauteile gerade!
• Nehmen Sie den Bewegungsmelder von der Wand und bohren
Sie das Loch (wie beim ersten Bohrloch auf Strom-/Gas-/
Wasserleitungen achten!).
• Nach Einführen des Dübels ist der Bewegungsmelder wieder
an die Wand zu hängen und mit Hilfe der zweiten Schraube von
innen an der Wand festzuschrauben.
• Sollten Sie die Platine zuvor verschoben haben, fixieren Sie
diese wieder in ihrer vorherigen Stellung.
• Das Gehäuse bleibt zunächst geöffnet.
