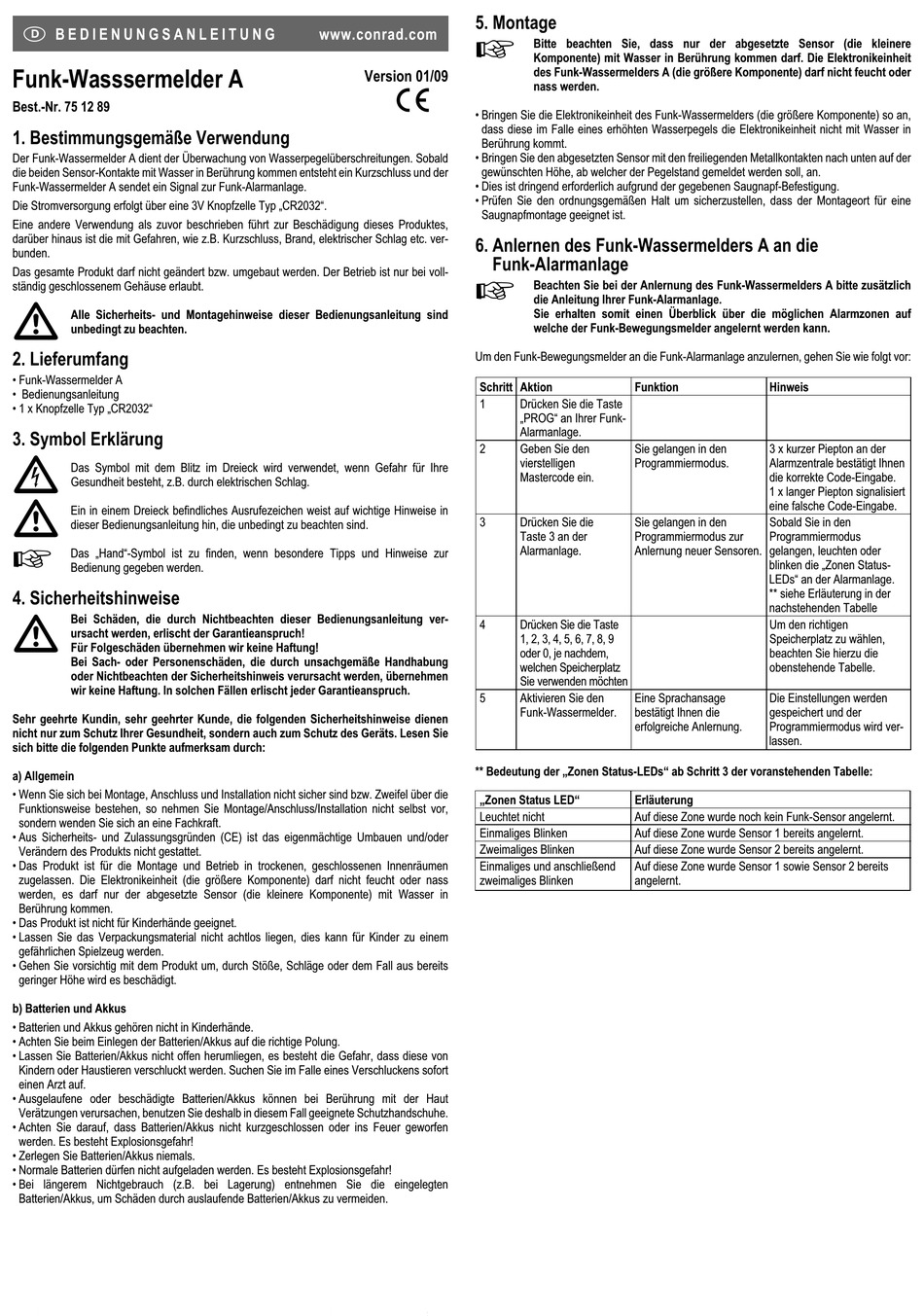

Conrad Electronic A Bedienungsanleitung

B E D I E N U N G S A N L E I T U N G
Funk-Wasssermelder A
Best.-Nr. 75 12 89
1. Bestimmungsgemäße Verwendung
Der Funk-Wassermelder A dient der Überwachung von Wasserpegelüberschreitungen. Sobald
die beiden Sensor-Kontakte mit Wasser in Berührung kommen entsteht ein Kurzschluss und der
Funk-Wassermelder A sendet ein Signal zur Funk-Alarmanlage.
Die Stromversorgung erfolgt über eine 3V Knopfzelle Typ „CR2032".
Eine andere Verwendung als zuvor beschrieben führt zur Beschädigung dieses Produktes,
darüber hinaus ist die mit Gefahren, wie z.B. Kurzschluss, Brand, elektrischer Schlag etc. ver-
bunden.
Das gesamte Produkt darf nicht geändert bzw. umgebaut werden. Der Betrieb ist nur bei voll-
ständig geschlossenem Gehäuse erlaubt.
Alle Sicherheits- und Montagehinweise dieser Bedienungsanleitung sind
unbedingt zu beachten.
2. Lieferumfang
• Funk-Wassermelder A
• Bedienungsanleitung
• 1 x Knopfzelle Typ „CR2032"
3. Symbol Erklärung
Das Symbol mit dem Blitz im Dreieck wird verwendet, wenn Gefahr für Ihre
Gesundheit besteht, z.B. durch elektrischen Schlag.
Ein in einem Dreieck befindliches Ausrufezeichen weist auf wichtige Hinweise in
dieser Bedienungsanleitung hin, die unbedingt zu beachten sind.
Das „Hand"-Symbol ist zu finden, wenn besondere Tipps und Hinweise zur
Bedienung gegeben werden.
4. Sicherheitshinweise
Bei Schäden, die durch Nichtbeachten dieser Bedienungsanleitung ver-
ursacht werden, erlischt der Garantieanspruch!
Für Folgeschäden übernehmen wir keine Haftung!
Bei Sach- oder Personenschäden, die durch unsachgemäße Handhabung
oder Nichtbeachten der Sicherheitshinweis verursacht werden, übernehmen
wir keine Haftung. In solchen Fällen erlischt jeder Garantieanspruch.
Sehr geehrte Kundin, sehr geehrter Kunde, die folgenden Sicherheitshinweise dienen
nicht nur zum Schutz Ihrer Gesundheit, sondern auch zum Schutz des Geräts. Lesen Sie
sich bitte die folgenden Punkte aufmerksam durch:
a) Allgemein
• Wenn Sie sich bei Montage, Anschluss und Installation nicht sicher sind bzw. Zweifel über die
Funktionsweise bestehen, so nehmen Sie Montage/Anschluss/Installation nicht selbst vor,
sondern wenden Sie sich an eine Fachkraft.
• Aus Sicherheits- und Zulassungsgründen (CE) ist das eigenmächtige Umbauen und/oder
Verändern des Produkts nicht gestattet.
• Das Produkt ist für die Montage und Betrieb in trockenen, geschlossenen Innenräumen
zugelassen. Die Elektronikeinheit (die größere Komponente) darf nicht feucht oder nass
werden, es darf nur der abgesetzte Sensor (die kleinere Komponente) mit Wasser in
Berührung kommen.
• Das Produkt ist nicht für Kinderhände geeignet.
• Lassen Sie das Verpackungsmaterial nicht achtlos liegen, dies kann für Kinder zu einem
gefährlichen Spielzeug werden.
• Gehen Sie vorsichtig mit dem Produkt um, durch Stöße, Schläge oder dem Fall aus bereits
geringer Höhe wird es beschädigt.
b) Batterien und Akkus
• Batterien und Akkus gehören nicht in Kinderhände.
• Achten Sie beim Einlegen der Batterien/Akkus auf die richtige Polung.
• Lassen Sie Batterien/Akkus nicht offen herumliegen, es besteht die Gefahr, dass diese von
Kindern oder Haustieren verschluckt werden. Suchen Sie im Falle eines Verschluckens sofort
einen Arzt auf.
• Ausgelaufene oder beschädigte Batterien/Akkus können bei Berührung mit der Haut
Verätzungen verursachen, benutzen Sie deshalb in diesem Fall geeignete Schutzhandschuhe.
• Achten Sie darauf, dass Batterien/Akkus nicht kurzgeschlossen oder ins Feuer geworfen
werden. Es besteht Explosionsgefahr!
• Zerlegen Sie Batterien/Akkus niemals.
• Normale Batterien dürfen nicht aufgeladen werden. Es besteht Explosionsgefahr!
• Bei längerem Nichtgebrauch (z.B. bei Lagerung) entnehmen Sie die eingelegten
Batterien/Akkus, um Schäden durch auslaufende Batterien/Akkus zu vermeiden.
5. Montage
www.conrad.com
Version 01/09
°
• Bringen Sie die Elektronikeinheit des Funk-Wassermelders (die größere Komponente) so an,
dass diese im Falle eines erhöhten Wasserpegels die Elektronikeinheit nicht mit Wasser in
Berührung kommt.
• Bringen Sie den abgesetzten Sensor mit den freiliegenden Metallkontakten nach unten auf der
gewünschten Höhe, ab welcher der Pegelstand gemeldet werden soll, an.
• Dies ist dringend erforderlich aufgrund der gegebenen Saugnapf-Befestigung.
• Prüfen Sie den ordnungsgemäßen Halt um sicherzustellen, dass der Montageort für eine
Saugnapfmontage geeignet ist.
6. Anlernen des Funk-Wassermelders A an die
Funk-Alarmanlage
Um den Funk-Bewegungsmelder an die Funk-Alarmanlage anzulernen, gehen Sie wie folgt vor:
Schritt Aktion
1
2
3
4
5
** Bedeutung der „Zonen Status-LEDs" ab Schritt 3 der voranstehenden Tabelle:
„Zonen Status LED"
Leuchtet nicht
Einmaliges Blinken
Zweimaliges Blinken
Einmaliges und anschließend
zweimaliges Blinken
Bitte beachten Sie, dass nur der abgesetzte Sensor (die kleinere
Komponente) mit Wasser in Berührung kommen darf. Die Elektronikeinheit
des Funk-Wassermelders A (die größere Komponente) darf nicht feucht oder
nass werden.
Beachten Sie bei der Anlernung des Funk-Wassermelders A bitte zusätzlich
die Anleitung Ihrer Funk-Alarmanlage.
Sie erhalten somit einen Überblick über die möglichen Alarmzonen auf
welche der Funk-Bewegungsmelder angelernt werden kann.
Funktion
Drücken Sie die Taste
„PROG" an Ihrer Funk-
Alarmanlage.
Geben Sie den Sie gelangen in den
vierstelligen Programmiermodus.
Mastercode ein.
Drücken Sie die Sie gelangen in den
Taste 3 an der Programmiermodus zur
Alarmanlage. Anlernung neuer Sensoren. gelangen, leuchten oder
Drücken Sie die Taste
1, 2, 3, 4, 5, 6, 7, 8, 9
oder 0, je nachdem,
welchen Speicherplatz
Sie verwenden möchten
Aktivieren Sie den Eine Sprachansage
Funk-Wassermelder. bestätigt Ihnen die
erfolgreiche Anlernung.
Erläuterung
Auf diese Zone wurde noch kein Funk-Sensor angelernt.
Auf diese Zone wurde Sensor 1 bereits angelernt.
Auf diese Zone wurde Sensor 2 bereits angelernt.
Auf diese Zone wurde Sensor 1 sowie Sensor 2 bereits
angelernt.
Hinweis
3 x kurzer Piepton an der
Alarmzentrale bestätigt Ihnen
die korrekte Code-Eingabe.
1 x langer Piepton signalisiert
eine falsche Code-Eingabe.
Sobald Sie in den
Programmiermodus
blinken die „Zonen Status-
LEDs" an der Alarmanlage.
** siehe Erläuterung in der
nachstehenden Tabelle
Um den richtigen
Speicherplatz zu wählen,
beachten Sie hierzu die
obenstehende Tabelle.
Die Einstellungen werden
gespeichert und der
Programmiermodus wird ver-
lassen.
