Display - Menüführung
Das Druckmenü ist das erste Menü, welches nach dem Startbildschirm angzeigt wird, nachdem die
Maschine angeschaltet wurde. Über diesen Bildschirm können alle Andruckparameter eingestellt werden.
Gespeicherte Einstellungen werden im Display oben stehend
angezeigt. Hierbei handelt es sich um voreingestellte Werks-
programme, welche es Ihnen erlauben, eine schnelle Um-
programmierung für bestimmte Materialien vorzunehmen. Im
gezeigten Beispiel handelt es sich um das Programm "Folie"
mit einer ersten Andruckzeit von 30 Sekunden, einer Zieltemp-
eratur von "165°C" und einem Anpressdruck von "5.5 bar"
(Abb. 3.1).
Um neue Andruckparameter eingeben zu können drücken
Sie bitte den "Folie" Menüpunkt oben auf dem Display.
Daraufhin öffnet sich ein Pop-Up Menü mit allen auswähl-
baren Einstellungen (Abb. 3.2).
Anmerkung:
Sollten in Ihrem System keine Voreinstellungen programmiert
sein, wird diese Menü leer angezeigt. Wie Sie neue Vorein-
stellungen speichern bzw. vorhandene bearbeiten oder löschen,
finden Sie in Ihrer Bedienungsanleitung unter dem Menüpunkt
"Voreinstellungen" auf Seite 11 und 12.
Wählen sie die gewünschte Voreinstellung aus und drücken
Sie die "Eingabe" Taste auf dem Display um fortzufahren
(Abb. 3.3).
Ihr Display wird nun automatisch auf den Druckmodus-
monitor umspringen und Ihnen die neu gewählten Andruck-
parameter (Zeit, Temperatur etc.) anzeigen (Abb. 3.4).
Anmerkung:
Sie können die aktuellen Andruckeinstellungen Ihrer Presse
auch überschreiben um jedes gewünschte Material direkt mit
der Presse andrucken zu können. Siehe "Target Settings".
Target Settings
Ihre programmierten Parameter für die Temperatur, die Zeit
und den Druck werden Ihnen im Druckdisplay, wie hier dar-
gestellt, angezeigt (Abb. 3.4).
Anmerkung:
Wenn Sie die programmierten Einstellungen überschreiben,
ändert sich der von Ihnen benannte Programmname in
"Übersteuerung" um anzuzeigen, dass Sie die benutzen Vor-
einstellungen überschrieben haben (Abb. 3.5).
Um Ihre Temperatureinstellung zu ändern drücken Sie bitte
im Display auf Ihre Zieltemperatur, welche auf der rechten
Seite des Bildschirms zu sehen ist. Daraufhin erscheint ein
Pop-Up Menü. Drücken Sie den blauen oder roten Tempertur-
button, um die Temperatur zu verringern bzw. zu erhöhen. Um
in größeren Schritten vorzugehen, halten Sie die Taste etwas
länger gedrückt (Abb. 3.5).
Anmerkung:
Sie können eine Temperatur von 0°C-221°C eingeben!
Fusion
®

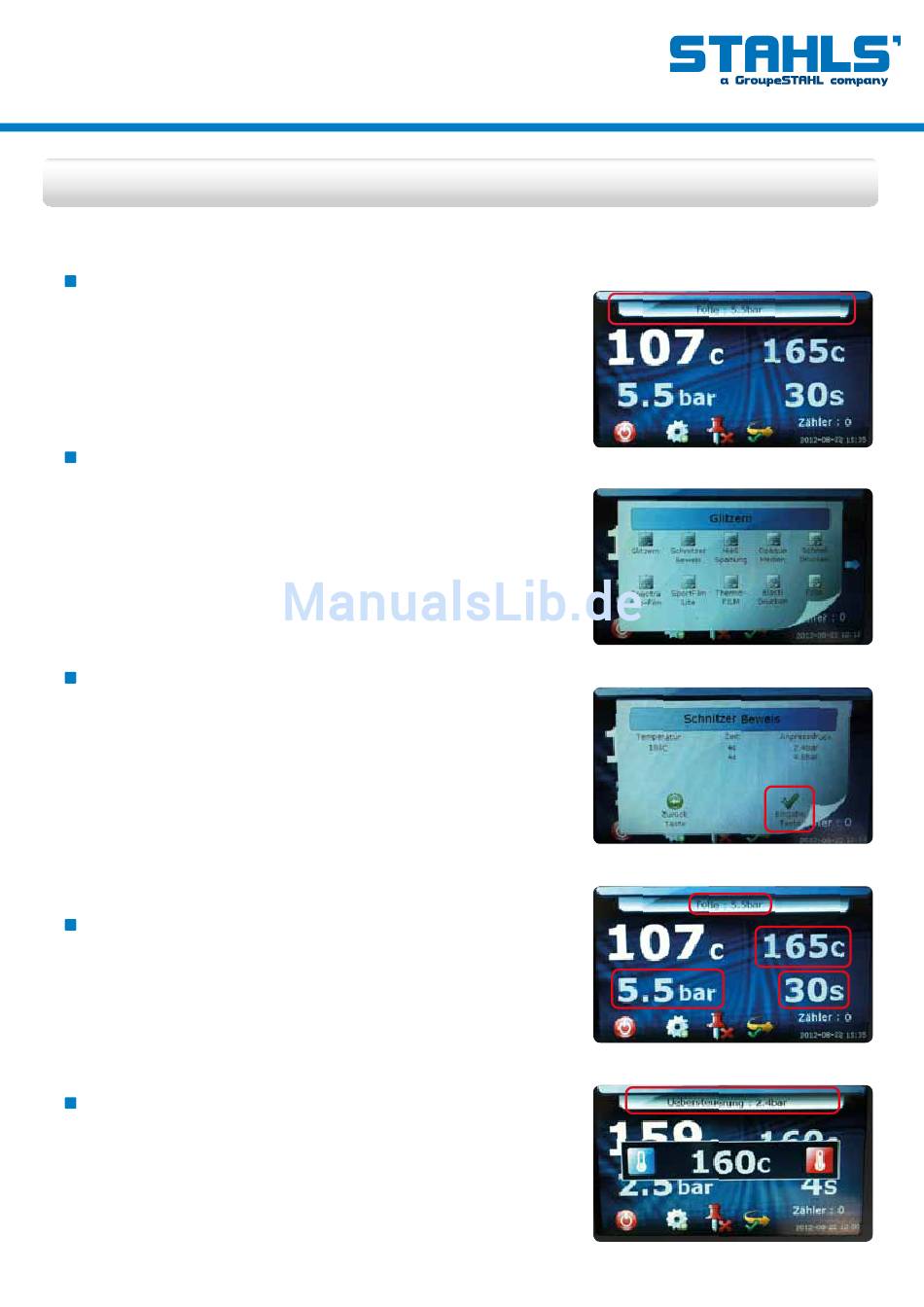

Abb. 3.1
Abb. 3.2
Abb. 3.3
Abb. 3.4
