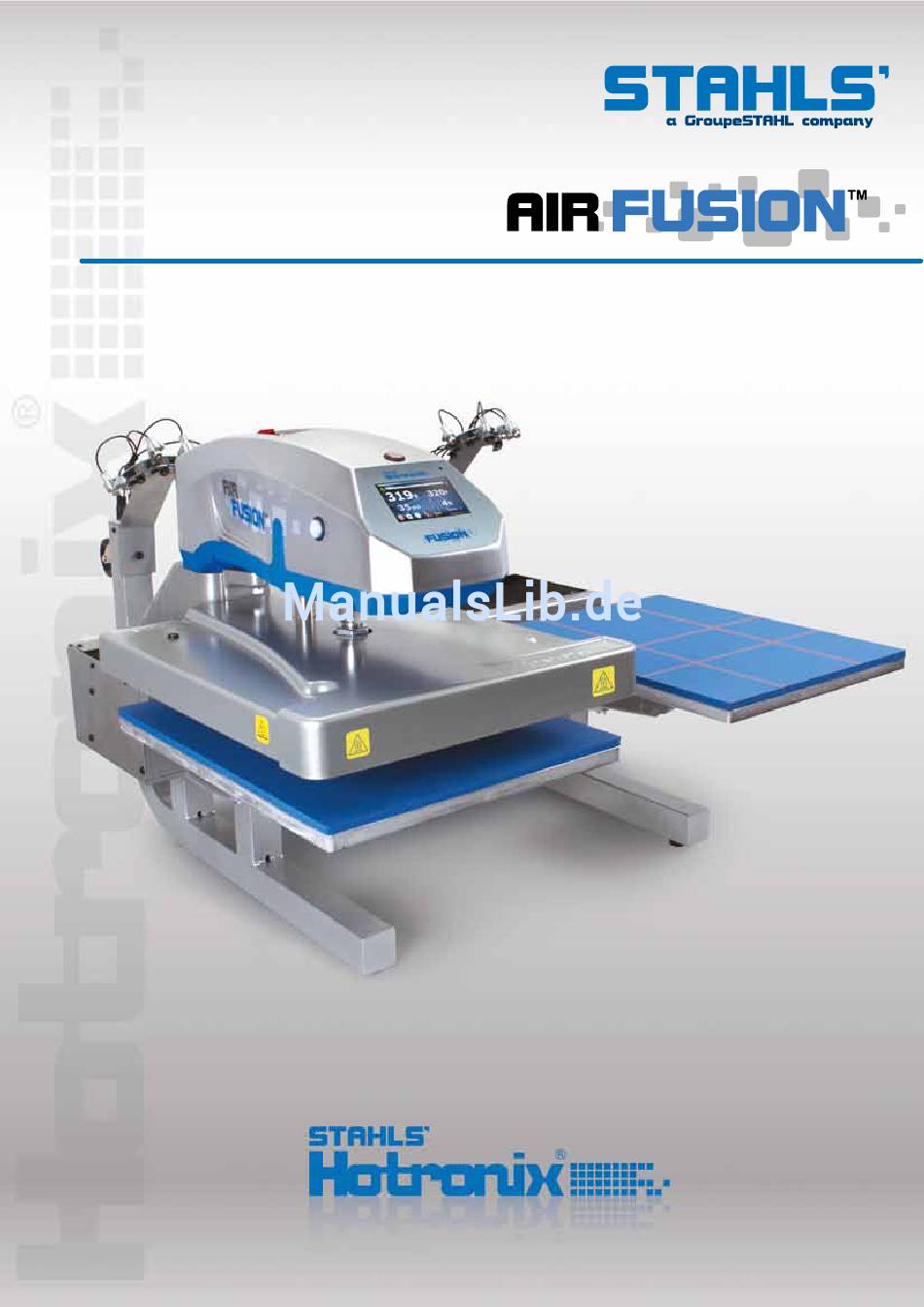

- Seite 1 Hotronix DUAL ® 2x 40x50 cm B E D I E N U N G S A N L E I T U N G www.stahls.eu...
-
Seite 2: Sicherheitsvorschriften
Hotronix Dual Air Fusion™ ® Sicherheitsvorschriften Wichtige Sicherheitshinweise Diese Bedienungsanleitung wurde anwendungsfreundlich konzipiert. Lesen Sie sie sorgfältig und folgen Sie der Schritt für Schritt Anleitung, um die besten Druckergebnisse zu erzielen. Arbeiten Sie vorsichtig und vermeiden Sie den Kontakt mit der heißen Heizplatte. Dieser könnte zu ernsthaften Verbrennungen führen. - Seite 3 Hotronix Dual Air Fusion™ ® Inhaltsangabe Sicherheitshinweise Maschinenansicht Touch Screen Anleitung DUAL Air Fusion™ Bedienungsanleitung 6-18 Hotronix ® Inbetriebname An- und Ausschalten der Presse Druckbildschirm 8-10 Passworte Hotronix DUAL Air Fusion™ Konfigurationsmenü 11-17 ® Voreinstellungen anlegen bzw. ändern 11-12 Datum und Uhrzeit einstellen Display einstellen Automatisch An- und Ausschaltzeiten hinterlegen Passworte ändern...
-
Seite 4: Maschinenansicht
Hotronix ® Dual Air Fusion™ Maschinenansicht Andruckknöpfe Laufrollen Laser Einrichtung (optional) Faltenbalg Schutzschalter & IEC Zugang Druckluftanschluss Druckluftschlauch Fußpedal Stromkabel 10. EIN/AUS Schalter 11. Notaus 12. Touch Screen 13. Heizplatte 14. Bodenplatte A 15. Bodenplatte B 16. Standfuß 17. Schnellverschluß zum Austausch der Bodenplatten... -
Seite 5: Touch Screen Anleitung
Hotronix Dual Air Fusion™ ® Touch Screen Anleitung Navigation Die meisten Bildschirme haben einen “Zurück” Button, mit welchem man den aktuellen Bildschirm verlassen kann ohne die getätigten Einstellungen zu speichern, um zu dem vor- herigen Bildschirm zurückzukehren. (Abb.1.1) Manche Bildschirme zeigen möglicherweise eine Liste von Auswahlmöglichkeiten. - Seite 6 Hotronix® Dual Air Fusion™ Bedienungsanleitung Inbetriebnahme Inbetriebnahme Anschließen der Maschine Verbinden Sie das Stromkabel mit der IEC Buchse am hinteren Gehäuseteil des Gerätes (siehe Abb. 1.5). Stecken Sie den Stecker in die Steckdose. Diese muss mit mindestens 16 Ampère abgesichert sein. Verlängerungskabel Falls ein Verlängerungskabel verwendet wird sollte dieses so Abb.
-
Seite 7: An- Und Ausschalten Der Presse
Hotronix® Dual Air Fusion™ Bedienungsanleitung An- und Ausschalten der Presse 1. Um Ihre Presse in Betrieb zu nehmen, schalten Sie sie am Ein/Aus Schalter ein. Der Ein/Aus Schalter befindet sich auf der Gehäuseoberseite Ihrer Transferpresse (Abb 2.1). Während des Startvorgangs erschein für ca. - Seite 8 Hotronix® Dual Air Fusion™ Bedienungsanleitung Display - Druckmenü Das Druckmenü ist das erste Menü, welches nach dem Startbildschirm angzeigt wird, nachdem die Maschine angeschaltet wurde. Über diesen Bildschirm können alle Andruckparameter eingestellt werden. Gespeicherte Einstellungen werden im Display oben stehend ange- zeigt.
- Seite 9 Hotronix® Dual Air Fusion™ Bedienungsanleitung Display - Druckmenü Um Ihre Druckeinstellungen zu ändern, drücken Sie auf die Druckanzeige im Display, ein Pop-Up-Menü erscheint. Drücken Sie die Pfeile nach oben oder unten um Ihren Druck zu erhöhen oder zu verringern. (Halten Sie länger gedrückt um die Anzeige schneller zu ändern, s.
- Seite 10 Hotronix® Dual Air Fusion™ Bedienungsanleitung Display - Druckmenü Automatischer Shuttle Modus Wenn der automatische Shuttle Modus aktiviert ist, dann wird Ihre Dual Air Fusion™ nach Ablauf der Andruckzeit automatisch von Platte A zu Platte B wechseln. Drücken Sie auf das Auto Shuttle Symbol um den Modus zu aktivieren. Ein grüner Pfeil zeigt Ihnen an, dass der Shuttle Modus aktiviert ist.
-
Seite 11: Voreinstellungen Bearbeiten / Erstellen
Hotronix® Dual Air Fusion™ Bedienungsanleitung Voreinstellungen bearbeiten / erstellen Nachdem Sie Ihr Passwort eingegeben haben, drücken Sie die “Voreinstell- ungen einstellen” Taste (Abb. 5.1). Diese Option ermöglicht Ihnen Vorein- stellungen zu bearbeiten, zu löschen und neue Programme zu erstellen. Eine Voreinstellung besteht aus: •... - Seite 12 Hotronix® Dual Air Fusion™ Bedienungsanleitung Voreinstellungen bearbeiten / erstellen Anmerkung: Nach dem Speichern erscheint ein “Lösche” Button. Wenn Sie die Einstell- ungen nicht speichern möchten, drücken Sie bitte diesen Button (Abb. 5.8). Drücken Sie den “Zurück” Button bis Sie wieder zum Druckbildschirm ge- langen.
-
Seite 13: Datum & Uhrzeit
Hotronix® Dual Air Fusion™ Bedienungsanleitung Datum & Uhrzeit Die “Tag/Uhrzeit” Taste ermöglicht Ihnen Monat, Tag, Jahr, Stunde und Minute einzustellen (die Anzeige befindet sich im oberen, linken Teil des Displays). Um die Einstellungen vorzunehmen, betätigen Sie die “Tag/Uhrzeit” Taste (Abb. 6.1). Drücken Sie das „Monatsfeld”... -
Seite 14: Einstellung Der Automatischen Ein- Und Ausstellzeit
Hotronix® Dual Air Fusion™ Bedienungsanleitung Einstellung der Automatischen Ein- und Ausstellzeit Das System verfügt über eine automatische Ein/Aus Funktion. Mit dieser Funktion kann die Maschine täglich und wöchentlich zu programmierbaren Zeiten automatisch ein- bzw. ausgeschaltet werden. Drücken Sie im Einstellungsmenü die Taste für autom. Ein/Aus (Abb. 8.1). Um die Einstellungen vorzunehmen wählen Sie bitte einen Wochentag aus Abb. -
Seite 15: Passwort Einstellungen
Hotronix® Dual Air Fusion™ Bedienungsanleitung Passwort Einstellungen Wenn Sie im „Manager Level“ eingeloggt sind können Sie das Passwort im „Setup Menü“ ändern. Dies ermöglicht Ihnen zu kontrollieren, wer z.B. Zugriff auf die Einstellungen des Passwortes, der Sprache, der Laser- und der Systemeinstellungen hat. -
Seite 16: Spracheinstellung
Hotronix® Dual Air Fusion™ Bedienungsanleitung Spracheinstellung (Nur im „Manager Level“) Wenn Sie im „Manager Level“ eingeloggt sind, können Sie die Display Sprache im „Setup Menü“ ändern. Wählen Sie zwischen acht Sprachen: englisch, deutsch, spanisch, französisch, italienisch, japanisch, russisch und chinesisch. Wählen Sie im “Einstellungen Menü“... -
Seite 17: Systemeinstellung
Hotronix® Dual Air Fusion™ Bedienungsanleitung Systemeinstellung (Nur im „Manager Level“) Wenn Sie im „Manager Level“ angemeldet sind, können Sie folgende System- funktionen an-, ausschalten oder anpassen: Betriebstemperatur, Kühlstatus, Energiesparfunktion, automatisches Öffnen und Frequenz der Sensortasten. Drücken Sie das System Menue Symbol in dem Einstellungsmenü (Abb. 12.1). Betriebstemperatur Die aktuelle Betriebstemperatur wird Ihnen im Display angezeigt. -
Seite 18: Vorbereitung Des Andrucks
Hotronix® Dual Air Fusion™ Bedienungsanleitung Vorbereitung des Andrucks Zu Beginn prüfen Sie bitte ob Sie die richtigen Einstellungen im Bildschirm ausgewählt haben (Abb. 13.1): • Haben Sie die richtigen Einstellungen ausgewählt? Anmerkung: Sie können Ihre Zeit-, Temperatur- und Druckein- stellungen auch manuell vornehmen (siehe Seite 8-9). •... -
Seite 19: Ersatzteilliste
Hotronix® Dual Air Fusion™ Ersatzteilliste Item # Part Name Part # Control Housing 1-2197-1 Switch On/Off Lighted 1-2087 Quick Release Button 1-2270 Switch, Print, Canada 1-2319 2 each Touch Screen Controller 1-2266 Control Housing Overlay 1-2198 Power Cord 2-1013-1 Print Valve 1-2298 Swing Valve 1-2299... -
Seite 20: Explosionszeichnung
Hotronix® Dual Air Fusion™ Explosionszeichnung... - Seite 21 Hotronix® Dual Air Fusion™ Explosionszeichnung...
-
Seite 22: Elektrischer Schaltplan
Hotronix® Dual Air Fusion™ Elektrischer Schaltplan Control Board Out to Left Print Switch 220V Version Out to Right Print Switch Triac Out to Air Regulator White Black Out to Quick Release Out to Laser B J4 Mate-N-Lock 9 Pin Power Connector Power ON/OFF Switch Out to Laser A... -
Seite 23: Ce-Zertifikation
Regelungen in Ihrem Land zur Behandlung von alten elektrischen bzw. elektronischen Geräten und Batterien. Kontaktdaten: STAHLS’ Europe GmbH, Dieselstraße 62, 66763 Dillingen, Germany Telefon: +49 (0) 68 31/97 33-0, Fax: +49 (0) 68 31/97 33 45, www.stahls.de, info@stahls.de... -
Seite 24: Garantiebedingungen
STAHLS’ Europe GmbH erklärt sich bereit, alle von STAHLS’ hergestellten und mit deren Name gekennzeichneten Geräte unentgeldlich zur Entsorgung zurück zu nehmen. Bedingung ist, dass die Maschinen komplett an STAHLS’ auf eigene Kosten des Bestellers geliefert werden, so dass sie von STAHLS’ zerlegt und ordnungsgemäß entsorgt werden können. WEEE DE 54539730...
