Folgende Leitungsquerschnitte sind bauseitig zu schaffen:
·
Netzanschluss Kaminregelung GD 8 230Volt, 50Hz, 6A
z.B.: Kabel NYM min. 3 x1,5mm²
optional bei Schornsteinmehrfachbelegung oder direktem Kaminofenbetrieb:
·
Anschlussleitung für die Brennerverriegelung
Flexible und wärmebeständige Steuerleitung min. 2 x 1,5mm²
optional in Kombination mit unterdruckfähigen Gerätschaften (Dunstabzug, Lüftungsanlage).
·
Anschlussleitung für die Türkontaktschalter
Flexible und wärmebeständige Steuerleitung min. 2 x 1,5mm²
Fühler und Netzleitungen dürfen nicht in einem gemeinsamen Kabel verlaufen! In
Leitungskanälen ausschließlich abgeschirmte Leitungen verwenden!
Installationsvorbereitung – Rauchgasseitiger Anschluss
Nachdem Sie die Position der Anschlussleitungen des Kaminofens mit Hilfe der
Montageschablone festgelegt haben, ist der Anschluss des Wandfutters fertig zu
stellen. Das im Lieferumfang enthaltene Wandfutter des Kaminofens GD 8 ist für
die meisten herkömmlichen Schornsteine zulässig.
Hersteller von Formschornsteinen bieten zumeist Anschluss-Sets für die
Anbindung von Rauchrohren an. Muss bei bereits bestehenden Schornsteinanlagen die
Anschlussöffnung nachträglich eingearbeitet werden, ist unbedingt vor Anfertigung Rücksprache
mit dem Schornsteinhersteller zu halten!
Zu Installation des Wandfutters gehen Sie folgendermaßen vor:
Zeichnen Sie die Einmündungsöffnung des Wandfutters am Schornstein
ein. Diese muss sich 1630mm über dem Fertigfußboden befinden.
Es ist die kürzeste Verbindung zur Schornsteinanlage zu
wählen!
Jeder zusätzliche Bogen erhöht den Druckwiderstand im
Abgassystem und kann die Betriebsweise beeinträchtigen!
Etwaige Erhöhungen für Estrichbelag oder Fliesen müssen
mit einberechnet werden!
Bringen Sie nun eine Öffnung in der Schornsteinwange an, die
ca. 10cm größer ist als der Rauchrohranschluss. So bleibt
genügend Platz zum einmauern des Wandfutters.
Mehrschalige Schornsteine dürfen nicht durch Stemmen
Bohren geöffnet werden! (Herstellerhinweise beachten!)
- 14 -
diamant GD 8

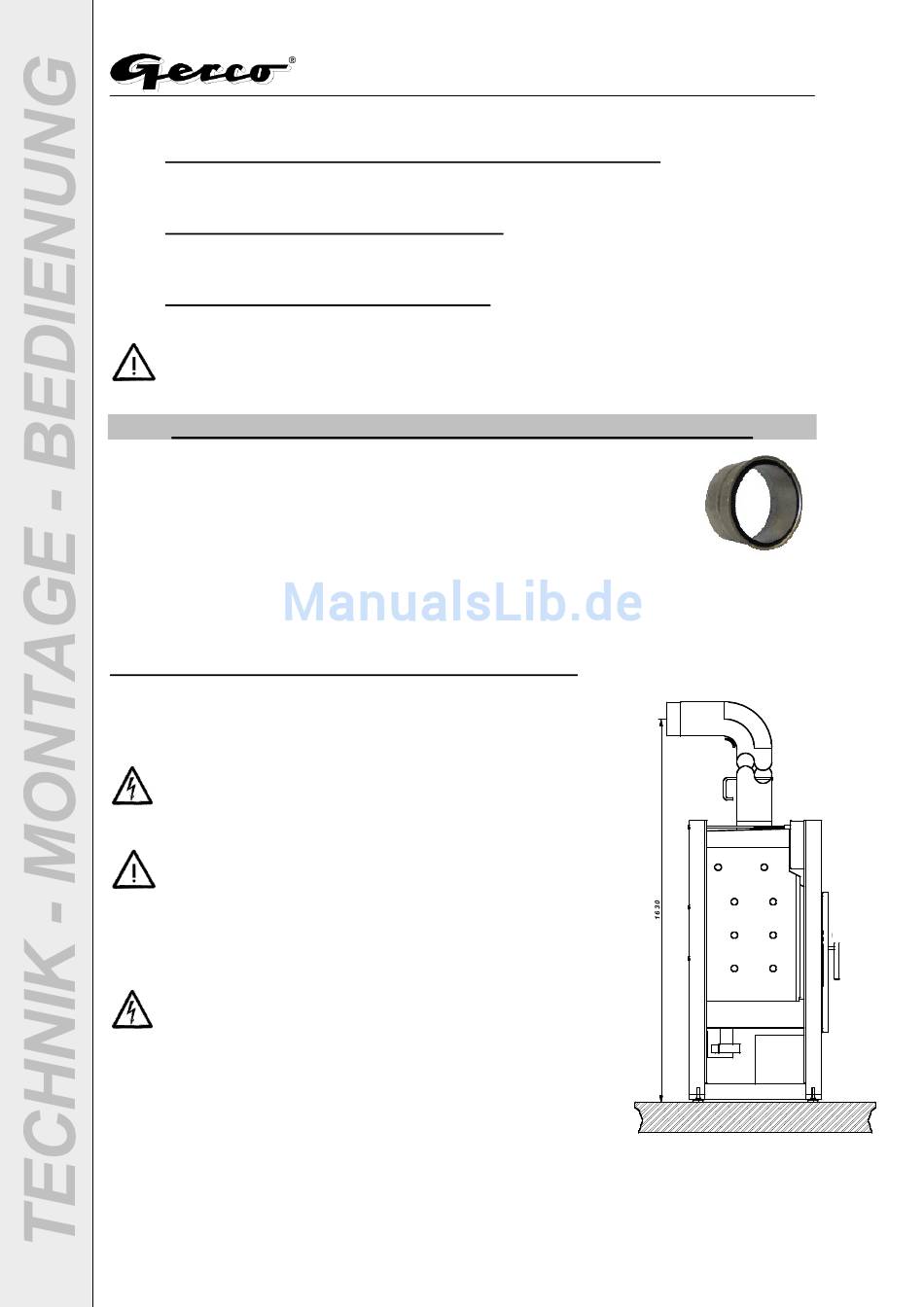

Abb.: Position Wandfutter GD8
