Genmitsu 3018-PROVer Bedienungsanleitung

Vorschau ausblenden Andere Handbücher für 3018-PROVer:
Diese Anleitung herunterladen
Verfügbare Sprachen

Verfügbare Sprachen

Genmitsu
3018-PROVer
Aluminum
Spindle
Holder
Assembly
Guide
loading

Verwandte Anleitungen für Genmitsu 3018-PROVer

Inhaltszusammenfassung für Genmitsu 3018-PROVer

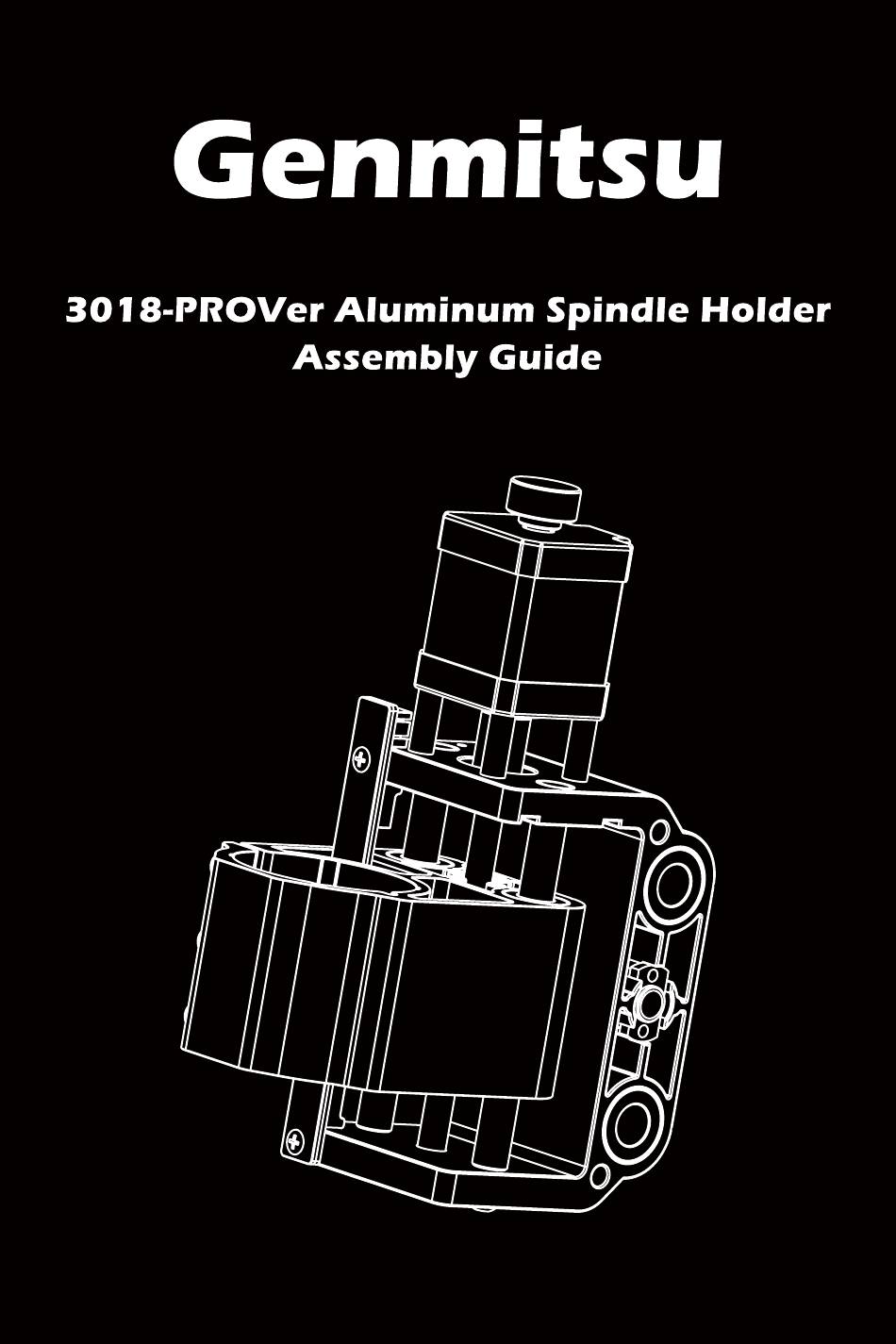

  • Seite 1 Genmitsu 3018-PROVer Aluminum Spindle Holder Assembly Guide...
  • Seite 2 Preparation before assembly (please wear gloves before operation) Turn off the power supply. Disconnect and remove the Z-axis stepper motor cable, spindle cable, Z+ limit switch cable and Z- limit switch cable Disassemble the router bits, spindle motor and both sides of the Acrylic Baffle.
  • Seite 3 STEP Remove the left gantry arm and baffle @ Loosen and remove all screws, putting them aside for later use. @ Manually rotate the lead screw counterclockwise until the old XZ assembly can be fully removed. X axis Lead Screw Left Baffle...
  • Seite 4 STEP Install the Upgraded XZ Assembly-Part @ Align the X-axis lead screw with the copper nut hole and insert it while using your other hand to turn the lead screw clockwise, engaging the two parts @ Align the XZ Assembly linear bearings hole with the linear rails on the X axis, and continue to rotate the lead screw to make both linear rails engage with the linear bearings...
  • Seite 5 STEP Install the Upgraded XZ assembly-Part @ When the screw cannot be rotated clockwise by hand, reverse the screw 1-2 turns @ While applying continual pressure on the XZ assembly to the right, use your free hand to turn the lead screw clockwise for 5-6 full rotations. Once the leadscrew has engaged with the copper nut on the left side you can stop applying pressure and thread it through so that 20-30mm...
  • Seite 6 STEP Install left baffle @ Reinstall the left gantry from step I @ Rub some lubricant on the X and Z axis lead screws as needed @ Reinstall all wiring and turn on the power to run the machine; use the control software to move the XZ assembly...
  • Seite 7 STEP Move the gantry backward @ Loosen the screws on the left and right gantry without removing them, and push the entire gantry assemly backwards with both hands until the distance between the rear end of the left and right ganrtry and the end of the Y-axis motor fixing plate is 15mm as shown in the illustration below...
  • Seite 8 STEP Assembly Completed Dimension $52.0mm •10 Omm 68mm 4)10.Omm 76mm Parameters Z axis travel: 40mm Stepper motor: NEMA17 48mm 1.7A stepper motor Copper nut: Pitch: 2mm, Lead: 4mm Limit switch: Normally open interface, terminal block XH2.54-3P Application: Used for 3018PROVer upgrade 52mm spindle or DIY engraving...
  • Seite 9 Genmitsu 3018-PROVer Aluminium Spindelhalter Montagean/eitung...

  • Seite 10: Vorbereitung Vor Der Montage

    Vorbereitung vor der Montage (Bitte tragen Sie für die Montage Handschuhe) Trennen Sie das Netzteil Netz und der Maschine Trennen entfernen Kabel Schrittmotors für Z-Achse, das Anschlusskabel der Spindel sowie die beiden Kabel Z-Achsen Endschalter. Entfernen Sie die gegebenenfalls vorhandenen beiden Acryl-Seitenteile.
  • Seite 11 Schritt Entfernen linke Seitenteil @ Lösen und entfernen Sie alle Schrauben des linken Seitenteils legen Sie diese zur Seite. Sie werden für die Montage wieder benötigt. @ Drehen Sie die Gewindespindel der X-Achse erneut mit der Hand gegen den Uhrzeigersinn bis sich der Spindelhalter komplett von der Gewindespindel...
  • Seite 12 Montieren des XZ-SpindelhaIter Schritt Upgrade Teil 1 @ Führen Sie die Gewindespindel der X-Achse in die Gewindespindelmutter ( Messing ) ein, in dem Sie die Gewindespindel mit der anderen Hand im Uhrzeigersinn drehen und die beiden Teile dadurch aufschrauben @ Richten Sie die Löcher des Gleitlagers für die Führungsstangen des XZ-Spindelhalters parallel zu den beiden Führungsstangen X-Achse aus und drehen Sie die Gewindespindel...
  • Seite 13 Montieren des XZ-SpindelhaIter Schritt Upgrade Teil 2 @ Wenn die Gewindespindel nicht mehr weitergedreht werden kann, drehen Sie diese um 1-2 Umdrehungen zurück @ Drehen Sie die Gewindespindel für 5-6 volle Umdrehungen im Uhrzeigersinn und üben Sie gleichzeitig von links kontinuierlich Druck auf den XZ-Spindelhalter aus.
  • Seite 14 Schritt Montieren linke Seitenteil @ Befestigen Sie das linke Seitenteil. @ Tragen Sie nach Bedarf Schmiermittel auf die Gewindespindel als auch auf die Leitstangen auf. @ Verbinden Sie alle Anschlussleitungen (Das Kabel für den Spindelmotor sollte nicht mit der Steuerbaugruppe verbunden sein) und schalten Sie die Maschine ein.
  • Seite 15 Schritt Ausrichten Seitenteile @ Lösen Sie die unteren Schrauben am linken und rechten Seitenteil der Brückenbaugruppe, ohne diese jedoch zu entfernen, verschieben Sie das gesamte Portal mit beiden Händen nach hinten, Abstand zwischen hinteren Ende linken rechten Portals und dem Ende der Motorbefestigungsplatte der Y-Achse 15 mm beträgt, wie in der Abbildung unten gezeigt.

  • Seite 16: Abmessungen

    Schritt Montage abgeschlossen Abmessungen •52 Omm 68mm •10 Omm 76mm Technische Daten Z-Achsen Weg: 40mm Schrittmotor: NEMA17 48mm 1.7A Stepper Motor Gewindespindelmutter: Steigung: 2mm, Führung (engl. Lead): 4mm Endschalter: NO Kontakt, Steckeranschluss XH2 54-3P Anwendungsbereich: Verwendung für 3018PROVer Upgrade 4)52mm Spindel der DIY Fräs-/Graviermaschine.
  • Seite 17 Genmitsu If you need any assistance, please contact us via: Email: support@sainsmart.com Facebook messenger: https://m.me/SainSmart Help and support is also available from our Facebook Group...
