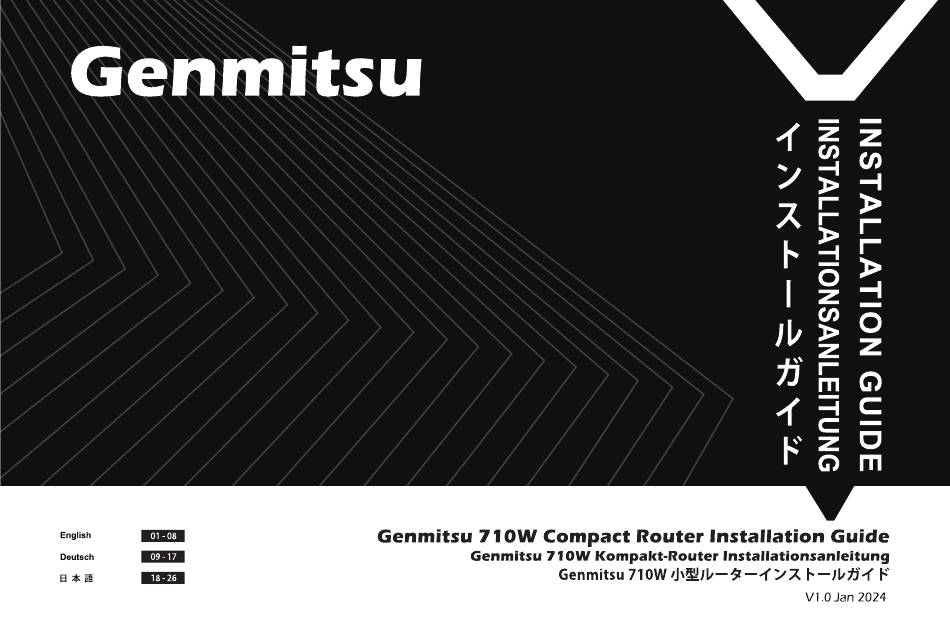

- Seite 1 Genmitsu Genmitsu 71 OW Compact Router Installation Guide English 01 -08 Genmitsu 7 IOW Kompakt-Router Installationsanleitung 09-17 Deutsch Genmitsu 7 IOW 18-26 VI .O Jan 2024...
- Seite 2 Contents Welcome Warning — Safety Guideline Working Environment Package List ——— 04 Dimension - 05 Specification Parameter - 05 Collet Replacement Instruction - 06 Tool Disassembly and Installation - Carbon Brush Replacement Instruction — - 08...
- Seite 3 Welcome Thank you for purchasing the 7 IOW Compact Router from SainSmart For technical support, please email us at support@sainsmart.com. Help and support is also available from our Facebook group. (SainSmart Genmitsu CNC Users Group) Scan QR code to find information...
- Seite 4 Warning Please read the instruction manual carefully before use 2. Check that the power cord cannot be pulled within the spindle's range of motion before operation to avoid the spindle tool touching the power cord 3. The socket must be mated to the spindle plug and the plug must never be modified in any way. 4.
- Seite 5 Safety Guideline • Remain alert when operating the spindle! Always pay attention to the operation being performed and remain sober Never operate the spindle while fatigued or reacting to drugs, alcohol, or treatment. • Always wear goggles during operation to prevent eye injury from flying debris •...
- Seite 6 Package List Spindle with 1/8" ERI 1 (2) Carbon Brush 3.5m Power Cord Collet Installed Genmitsu I Omm Wrench 17mm Wrench User Manual...
- Seite 7 Brush Power Switch Specification Parameter Input Voltage 100-130VAC (US/JP); 220-250VAC(EU/UK/AU) Power 710W Rotation Speed 7000-30000 RPM (±10%) 1-6 speeds adjustable. Constant torque control with soft start Long-life carbon brushes must be checked periodically for wear. Carbon Brush Adaptation to ERII...
- Seite 8 Collet Replacement Instruction 1. Remove collet nut. 2. Press the collet in the direction of the arrow to separate it from the collet nut. 3. Place the collet to be replaced in the collet nut and push the collet into the collet nut in the direction of the arrow until a click is heard, indicating that the collet is in place.
- Seite 9 Tool Disassembly and Installation 1. Use a wrench to loosen collet nut. 2. Insert the tool into the spindle chuck. 3. Use a wrench to lock the collet nut tight. Hold Tighten Hold Loose...
- Seite 10 Carbon Brush Replacement Instruction When the carbon brushes are worn out and need to be replaced, the 2 carbon brushes on the left and right sides should be replaced at the same time. Replace the carbon brushes with the same specifications as the original carbon brushes.
- Seite 11 Inhalt Willkommen Warning — Leitfaden zur Sicherheit — Arbeitsumfeld Package List Abmessungen Parameter der Spezifikation Anleitung zum Austausch der Spannzange Demontage und Installation der Werkzeuge Anleitung zum Austausch der Kohlebürste...
- Seite 12 Vielen Dank, dass Sie den 71 OW Compact Router von SainSmart gekauft haben Wenn Sie technische Unterstützung benötigen, senden Sie uns bitte eine E-Mail an support@sainsmart.com. Hilfe und Unterstützung finden Sie auch in unserer Facebook-Gruppe. (SainSmart Genmitsu CNC-Benutzergruppe) Scannen Sie den QR-Code, um Informationen zu erhalten Scannen,...
- Seite 13 Warning Bitte lesen Sie die Gebrauchsanweisung vor dem Gebrauch sorgfältig durch 2. Vergewissern Sie sich vor dem Betrieb, dass das Netzkabel nicht in den Bewegungsbereich der Spindel gezogen werden kann, damit das Spindelwerkzeug das Netzkabel nicht berührt. 3. Die Buchse muss auf den Spindelstecker gesteckt werden und der Stecker darf in keiner Weise verändert werden.
- Seite 14 Leitfaden Sicherheit • Bleiben Sie bei der Bedienung der Spindel aufmerksam! Achten Sie stets auf die ausgeführte Tätigkeit und bleiben Sie nüchtern. Bedienen Sie die Spindel niemals, wenn Sie übermüdet sind Oder unter dem Einfluss von Drogen, Alkohol Oder einer Behandlung stehen •...
- Seite 15 Package List Spindel mit installierter 1/8" (2) Kohlebürste 3.5m Netzkabel ERI 1-Spannzange Genmitsu I Omm Schraubenschlüssel 17mm Schraubenschlüssel Benutzerhandbuch...
- Seite 16 Schnittstelle Kohlebürste Netzschalter 1/8" ERI I-Spannzange Parameter der Spezifikation Eingangsspannung 100-130VAC (US/JP); 220-250VAC(EU/UK/AU) Strom 710W 7000-30000 U/min (±10%) 1-6 Geschwindigkeiten einstellbar. Konstante Drehmomentsteuerung Rotationsgeschwindigkeit mit Sanftanlauf. Long-life carbon brushes must be checked periodically for wear. Kohlebürste Adaption an ERI I-Spannzangen,...
- Seite 17 Anleitung zum Austausch der Spannzange 1. Entfernen Sie die Spannzangenmutter. 2. Drücken Sie die Spannzange in Pfeilrichtung, um sie von der Spannzangenmutter zu lösen. 3. Setzen Sie die zu ersetzende Spannzange in die Spannzangenmutter ein und drücken Sie die Spannzange Pfeilrichtung in die Spannzangenmutter, bis ein Klicken zu hören ist, das anzeigt, dass die Spannzange...
- Seite 18 Demontage und Installation der Werkzeuge 1. Verwenden Sie einen Schraubenschlüssel, um die Spannzangenmutter zu lösen 2. Setzen Sie das Werkzeug in das Spindelfutter ein. 3. Verwenden Sie einen Schraubenschlüssel, um die Spannzangenmutter festzuziehen. Halten Festziehen Halten Lose...
- Seite 19 Anleitung zum Austausch der Kohlebürste Wenn die Kohlebürsten abgenutzt sind und ersetzt werden müssen, sollten die 2 Kohlebürsten auf der linken und rechten Seite gleichzeitig ersetzt werden. Ersetzen Sie die Kohlebürsten mit denselben Spezifikationen wie die Originalkohlebürsten. 1 Verwenden Sie einen Schlitzschraubendreher, um die Abdeckungen der Kohlebürstenklammern auf der linken und...
- Seite 20 - 20 F 3-6 > - 23 'f±fi/ \ 3 — 5 ——— 24 - 25 h — 7fiy-13 - 26...
- Seite 21 support@sainsmart.com —j) (+M>ÄR— QR z— Scan QR code to join the group...
- Seite 23 -rrr c— rpl_...
- Seite 24 3.5m Genmitsu 10mm L/ > + 17mm 1-7 Y +...
- Seite 25 ACGjfid>5 100-130VAC (US/JP); 220-250VAC(EU/UK/AU) 710W 7000-30000 Y 7 FÄ5— ERIIZIÄY 1/8"0...
- Seite 29 SMART POWER TO THE MAKERS Genmitsu Desktop CNC & Laser Email: support@sainsmart.com Facebook messenger: https://m.me/SainSmart Help and support is also available from our Facebook Group Vastmind LLC, 5892 Losee Rd Ste. 132, N. Las Vegas, NV 89081 Facebook Group...
