Genmitsu R118V Bedienungsanleitung
Compact router 1.25hp
Inhaltsverzeichnis
Verwandte Anleitungen für Genmitsu R118V
Inhaltszusammenfassung für Genmitsu R118V

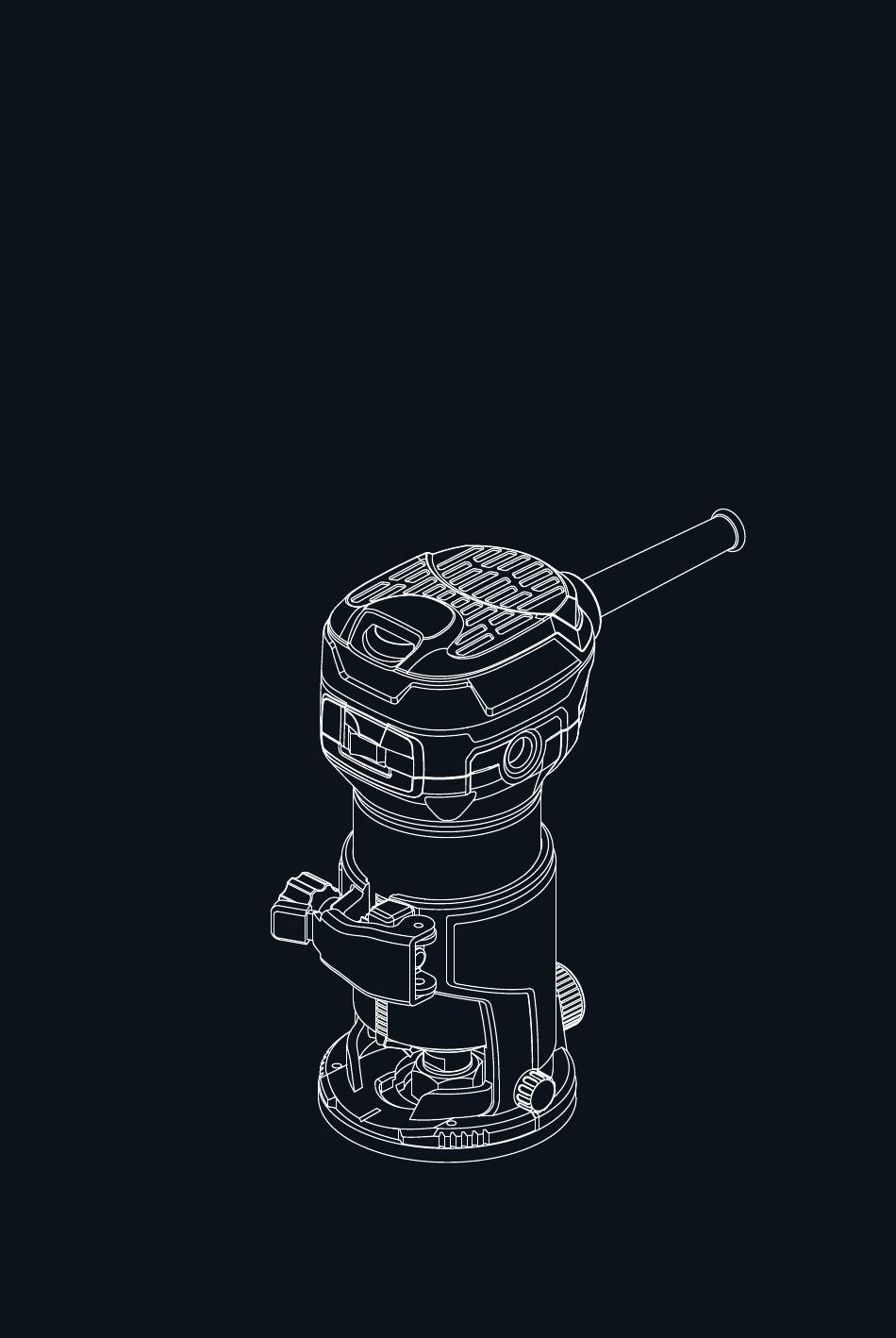

- Seite 1 Genmitsu R118V Compact Router, 1.25HP Instruction Manual Bedienungsanleitung V1.0 Oct 2023...
- Seite 3 R118V...
- Seite 14 Genmitsu R118V Compact Router, 1.25HP Bedienungsanleitung V1.0 Oct 2023...
-
Seite 15: Wartung
WARTUNG Für die Tauchbasis (optionales Zubehör) VORSICHT: Vergewissern Sie sich immer, dass das Werkzeug ausgeschaltet und vom Netz getrennt ist, bevor Sie eine Inspektion oder Wartung durchführen. Verwenden Sie niemals Benzin, Verdünnungsmittel, Alkohol oder Ähnliches. Dies kann zu Verfärbungen, Verformungen oder Rissen führen. Kohlebürsten wechseln 1. -
Seite 16: Allgemeine Sicherheitshinweise Für Elektrowerkzeuge
SPECIFICATIONS 9. Falls der Betrieb eines Elektrowerkzeuges in feuchter Umgebung unvermeidbar ist, verwenden Sie eine Steckdose mit Fehlerstromschutzschalter. Die Model R118V Verwendung eines Fehlerstromschutzschalters 6 mm, 8 mm, verringert das Risiko eines Stromschlags. Gollet chuck capacity 1/4" or 3/8" 10. Die Stromversorgung über einen... -
Seite 17: Sicherheitshinweise Für Trennschleifer
19. Verwenden Sie das Elektrowerkzeug nicht, wenn sich 5. Überprüfen Sie das Schneidwerkzeug vor Gebrauch der Schalter nicht ein- und ausschalten lässt. Ein sorgfältig auf Risse oder Beschädigungen. Tauschen Sie Elektrowerkzeug, das sich nicht mit dem Schalter steuern gerissene oder beschädigte Schneidwerkzeuge umgehend aus. -
Seite 18: Funktionsbeschreibung
FUNKTIONSBESCHREIBUNG Drehzahl-Einstellrad 1. Drehzahl-Einstellrad VORSICHT: Stellen Sie vor Einstellungen oder Funktionsüberprüfungen am Werkzeug immer sicher, dass das Werkzeug ausgeschaltet und nicht an die Stromversorgung angeschlossen ist. Einstellung des Schneidwerkzeug-Überstands 1. Schneidwerkzeug- Überstand Die Werkzeugdrehzahl kann durch Drehen des 2. Werkzeugbasis Drehzahl-Einstellrads auf eine Zahl zwischen 1 und 6 geändert werden. -
Seite 19: Bedienung
MONTAGE BEDIENUNG Für die Fräsbasis: VORSICHT: Vergewissern Sie sich vor Arbeiten am Werkzeug immer, dass das Werkzeug ausgeschaltet und nicht mit dem Stromnetz verbunden ist. Einbau oder Wechsel des Schneidaufsatzes 1. Festziehen 2. Lösen 3. Halten 1. Staubabsaugung 2. Daumenschraube 3. - Seite 20 HINWEIS: 1. Vorschubrichtung 2. Fräserdrehrichtung Das Werkstück wird etwas kleiner als die Schablone geschnitten. Berücksichtigen Sie den Abstand (X) 3. Werkstück zwischen Fräser und Außenkante der 4. Geradeführung Schablonenführung. Der Abstand (X) kann mit folgender Formel berechnet werden: Abstand (X) = (Außendurchmesser Schablonenführung + Fräserdurchmesser) / 2 Geradeführung (optionales Zubehör) VORSICHT:...
- Seite 21 HINWEIS: Wenn der Abstand (A) zwischen Werkstückseite und Schnittposition für die Geradeführung zu groß ist oder die Kreise mit einem Radius zwischen 172 und 186 mm Werkstückseite nicht gerade ist, kann die Geradeführung können mit dieser Führung nicht geschnitten werden. nicht verwendet werden.
- Seite 22 Versetzte Basis (optionales Zubehör) 1. Werkstück 2. Fräser 3. Führungsrolle Beim Fräsen das Werkzeug so führen, dass die Führungsrolle an der Werkstückseite entlanggleitet. (1) Die versetzte Basis (optionales Zubehör) ist praktisch Schrägbasis (optionales Zubehör) für Arbeiten in beengten Bereichen wie Ecken. Die Schrägbasis (optionales Zubehör) ist praktisch zum Fasen.
- Seite 23 Das Werkzeug auf der versetzten Basis befestigen. 1. Steckschlüssel 2. Innensechskantschlüssel 1. Spannzangenmutter 3. Fräser 2. Spannzangenkonus Um den Fräser zu montieren, das Werkzeug mit der Spannzangenkonus aufsetzen und Spannzangenmutter versetzten Basis auf die Seite legen. Den wie in der Abbildung gezeigt auf die versetzte Basis Innensechskantschlüssel in das Loch in der versetzten schrauben.
- Seite 24 Die Fräsbasis mit vier Schrauben und die Um den Stangenhandgriff (optionales Zubehör) zu Handgriffbefestigung (optionales Zubehör) mit zwei verwenden, die Schraube lösen und den Knaufhandgriff Schrauben an der Grundplatte der versetzten Basis entfernen. montieren. 1. Stangenhandgriff Einen Stangenhandgriff (optionales Zubehör) in die (optionales Zubehör) Handgriffbefestigung einschrauben.
- Seite 25 Die vorbestimmte Schnitttiefe kann nun eingestellt werden, indem der Feststellhebel gelöst und das Werkzeuggehäuse abgesenkt wird, bis die Anschlagstange den Einstellbolzen des Anschlagblocks berührt. Das Werkzeug sollte während des Betriebs immer fest mit beiden Händen am Griff gehalten werden. Die Basis des Werkzeugs auf das Werkstück aufsetzen, ohne dass der Fräser Kontakt hat.
- Seite 26 Um die Geradeinrichtung zu montieren, die 1. Fräser Führungsstangen in die Bohrungen der Tauchbasis 2. Basis einführen. Den Abstand zwischen Fräser und 3. Schablone Geradeinrichtung einstellen. In der gewünschten Position 4. Werkstück die Flügelbolzen festziehen, um die Geradeinrichtung zu fixieren. 5.
