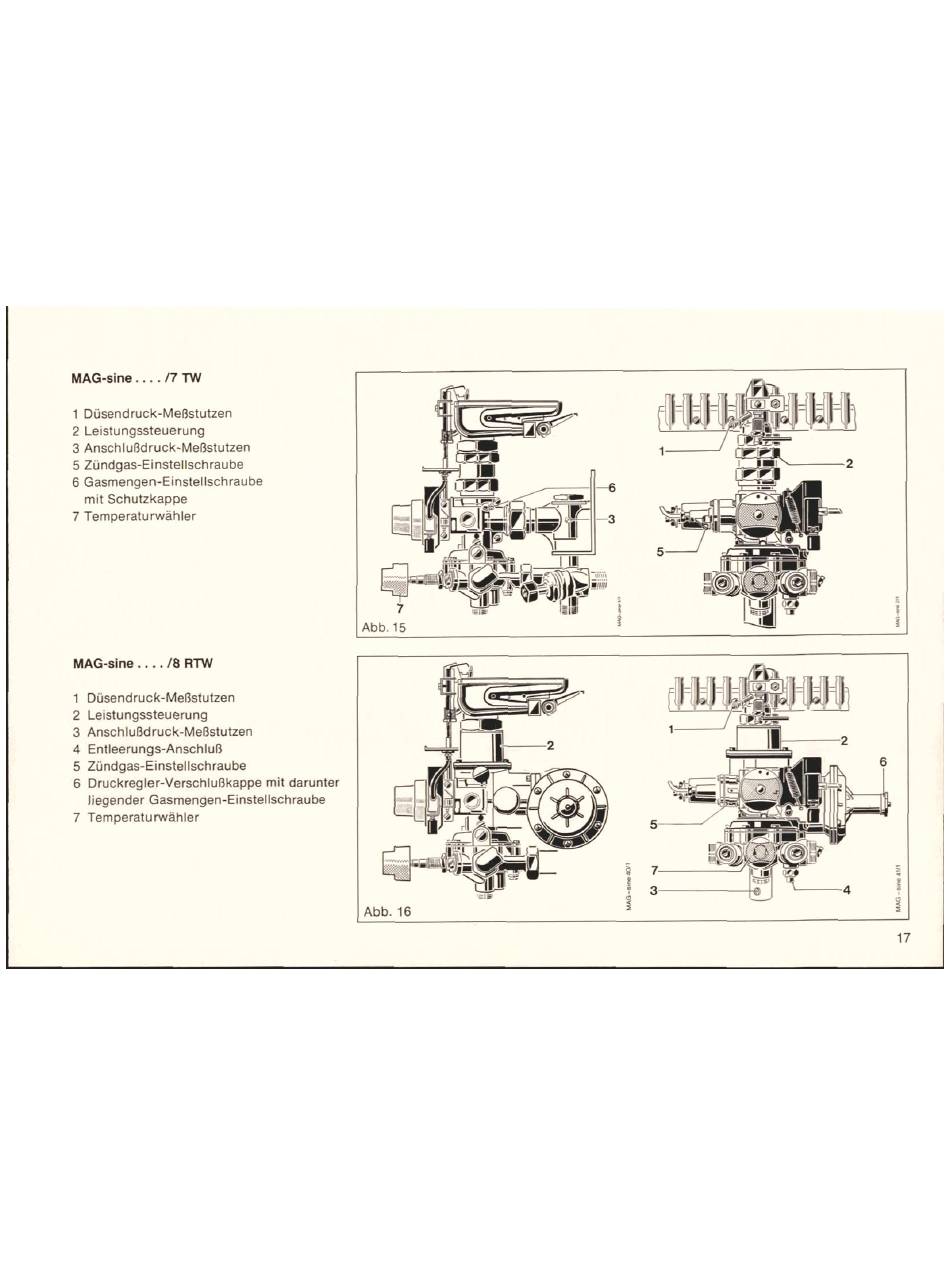

Vaillant Aussenwand-Geyser MAG-sine 250/8 RTWF Installationsanleitung Seite 17

MAG-sine .... TW
1 Düsendruck-Meßstutzen
2 Leistungssteuerung
3 Anschlußdruck-Meßstutzen
5 Zündgas-Einstellschraube
6 Gasmengen-EinsteIIschraube
mit Schutzkappe
7 Temperaturwähler
MAG-sine .... /8 RTW
I Düsendruck-Meßstutzen
2 Leistungssteuerung
3 Anschlußdruck-Meßstutzen
4 Entleerungs-Anschluß
5 Zündgas-EinsteIIschraube
6 Druckregler-Verschlußkappe mit darunter
Jjegender Gasmengen-Einstellschraube
7 Temperaturwähler
r_zz•
Abb. 15
Abb. 16
17
