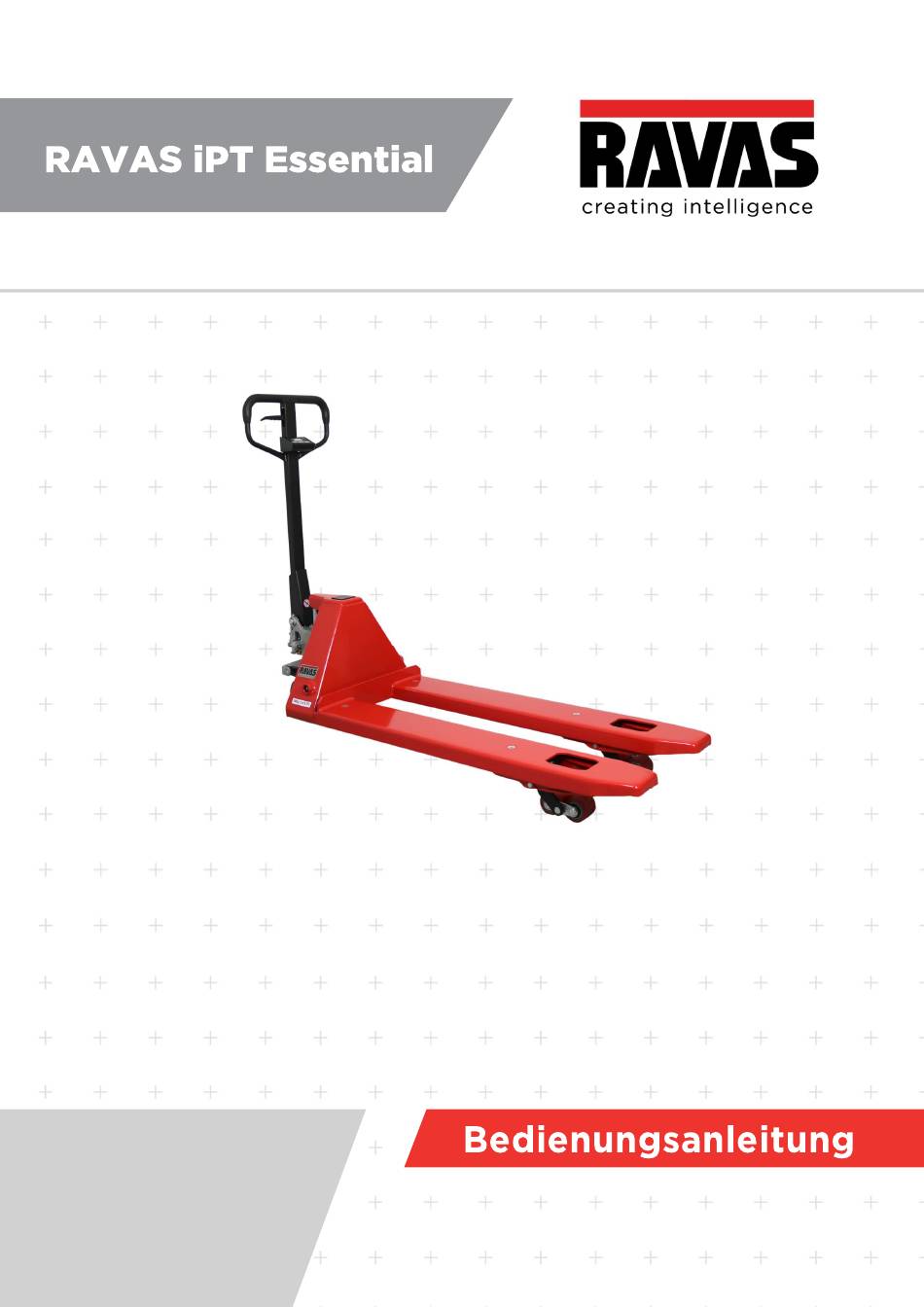

Ravas iPT Essential Bedienungsanleitung

Vorschau ausblenden
Inhaltsverzeichnis

Quicklinks

Diese Anleitung herunterladen
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Ravas iPT Essential

Inhaltszusammenfassung für Ravas iPT Essential

  • Seite 2 DIESE BEDIENUNGSANLEITUNG BITTE AUFBEWAHREN FÜR SPÄTERE RÜCKFRAGEN Falls Sie Rückfragen haben über die Garantiedauer und die Garantiebedingungen nehmen Sie bitte Kontakt mit Ihrem Lieferanten auf. Ebenfalls verweisen wir auf die Allgemeinen Geschäftsbedingungen, die Ihnen auf Anfrage zugesendet werden. Der Fabrikant ist nicht haftbar für jegliche Schäden oder Verletzungen, die verursacht werden durch Fehler bei dem Nachkommen dieser Instruktionen, durch unachtsame Handlungen oder bei der Montage, auch werden diese nicht gesondert in dem Bedienungshandbuch aufgeführt.

  • Seite 3: Inhaltsverzeichnis

    5301 KM Zaltbommel www.ravas.com Die Niederlande info@ravas.com Bitte richten Sie Ihre Aufmerksamkeit auf die Tatsache, dass dieses RAVAS Produkt zu 100% recycle bar ist, wenn die Beseitigung des Abfall ordnungsgemäß durchgeführt wird. Mehr Informationen finden Sie auf unserer Internetseite: www.ravas.com Rev.20250130...

  • Seite 4: Introduktion

    1. Introduktion Diese Anleitung beschreibt die Verwendung des RAVAS iPT Essential. Lesen Sie dieses Handbuch sorgfältig durch. Der Benutzer muss über den Inhalt dieses Handbuchs informiert werden. Tun Sie die Dinge immer in der richtigen Reihenfolge. Dieses Handbuch sollte an einem sicheren und trockenen Ort aufbewahrt werden.

  • Seite 5: Lithium-Ionen Akku

    2.1 Lithium-Ionen-Akku Die RAVAS Redbox verfügt über einen fest eingebauten Li-Ion Akku. Wichtige Sicherheitshinweise GEFAHR Verwenden Sie das spezielle Li-Ionen-Ladegerät und beachten Sie beim Laden des Akkus die angegebenen Ladebedingungen. • Vermeiden Sie Einflüsse hoher Temperaturen und halten Sie sich von Feuer fern.

  • Seite 6: Spezifikationen

    Entsorgungshinweise für Länder außerhalb der Europäischen Union Dieses Symbol ist nur innerhalb der Europäischen Union gültig. Befolgen Sie bei der Entsorgung gebrauchter Batterien die örtlichen Vorschriften. Wenn Sie sich nicht sicher sind, wenden Sie sich an den Händler oder einen RAVAS-Händler. - 5 -...

  • Seite 7: System-Setup

    3. System-Setup Der RAVAS iPT Essential ist ein intelligenter Handhubwagen. Versorgt wird das System von einem internen Li-Ionen-Akkupack für die RAVAS RedBox und 2 AA-Batterien für das Display. Halten Sie den Hubwagen nach dem Einschalten waagerecht und stellen Sie sicher, dass das System Null kg oder lb anzeigt.

  • Seite 8: Aufladen Der Ravas Redbox

    Sobald Sie das Herkunftsland festgelegt haben, verbindet sich der Indikator per Funktechnologie mit der RAVAS RedBox. 3.2. Aufladen der RAVAS RedBox Um die RAVAS RedBox im A-Frame aufzuladen, werden ein magnetisches USB-Kabel und ein Stecker mitgeliefert. 1. Bewegen Sie den magnetischen, runden Ladestecker in die Nähe der...

  • Seite 9: Austauschen Der Displaybatterien

    3.3. Austauschen der Displaybatterien Das Display am Griff wird mit 2 AA-Batterien betrieben. Das Display wird mit 2 Batterien geliefert, die bereits im Display verbaut sind. Um die Batterien auszutauschen, lösen Sie einfach die 2 kleinen Schrauben auf der Rückseite des Displays.

  • Seite 10: Gebrauch

    4. Gebrauch 4.1. Funktionen des Indikators e=1.0 Wiegesystem (inkl. Last) ist stabil Display zeigt das Nettogewicht an Das angezeigte Gewicht wird in Kilogramm angegeben Das angezeigte Gewicht wird in Pfund angegeben Das angezeigte Gewicht liegt im Bereich von 1.0 der Gewichtseinheit e=1.0 4.1.1.

  • Seite 11: Null-/Netto-Wiegung Automatische Tara

    4.1.2. Null-/Netto-Wiegung automatische Tara Automatische Nullstellung Wenn das aktuelle Gewicht innerhalb des Nullbereichs liegt, stellt das System die Waage auf null. Automatisches Tara 1. Last heben 2. Wenn das Gewicht stabil ist und außerhalb des Nullbereichs liegt, drücken Sie a. Die Anzeige wird auf null gesetzt b.

  • Seite 12: Totalisieren

    4.1.4. Totalisieren Bei angehobener Last drücken Sie einfach Das Gesamtgewicht und die Anzahl der die Summentaste, um mit der Summierung Wägungen werden in der unteren linken zu beginnen. Ecke des Bildschirms angezeigt. 201.5 201.5 201.5/1 e=0.5 e=0.5 Um mit der Summierung fortzufahren, muss Bei einer neuen Ladung drücken Sie erneut die Waage entladen werden.

  • Seite 13: Systemmeldungen

    4.2. Systemmeldungen Viele Geräte-, Warn- und Fehlermeldungen des Systems werden durch ein Bild angezeigt. Für die häufigsten Meldungen werden die Symbole in Kapitel 4.2.1 angezeigt. 4.2.1. Systemsymbole Anzeige Bedeutung Erforderliche Maßnahmen Gewicht Unterlast Gewicht hinzufügen (Voreingestellter) Gewicht hinzufügen Tarawert unter Null Gewicht nicht stabil Warten Sie, bis das Last stabil Symbol auf...
  • Seite 14 Anzeige Bedeutung Erforderliche Maßnahmen Unterlast. Dies tritt Prüfen Sie, ob sich kein auf, wenn das Gegenstand unter dem aktuelle Gewicht Hubwagen befindet. weniger als -10 kg beträgt. Fahrzeug-Winkel Bringen Sie den Hubwagen überschritten wieder in eine Position, in der er waagerecht steht Überlast Entfernen Sie das Gewicht Nach drahtlosen...
  • Seite 15 Anzeige Bedeutung Erforderliche Maßnahmen Drahtlose Verbindung Dieser Bildschirm wird ist unterbrochen angezeigt, wenn das System in den Ruhemodus wechselt. Sie können das System durch Drücken einer der Tasten aktivieren. Keine drahtlose Drücken Sie eine beliebige Verbindung möglich Taste, um es erneut zu versuchen.

  • Seite 16: Geräteeinstellungen

    Geräte in der Nähe durchgeführt. 4.3.2. Servicemenü Dieses Menü wird zum Einrichten der Waage und der Debug-Informationen verwendet. Dieses Menü ist nur verfügbar, wenn es mit der Ravas RedBox verbunden ist. Dieses Menü wird nur für geschultes Personal empfohlen. 4.3.3. Benutzereinstellungen Invert BG color: Invertiert die Hintergrundfarbe.
