Mindestabstände:
oben: 600 mm
Seiten: 150 mm
hinten: 150 mm
890
780

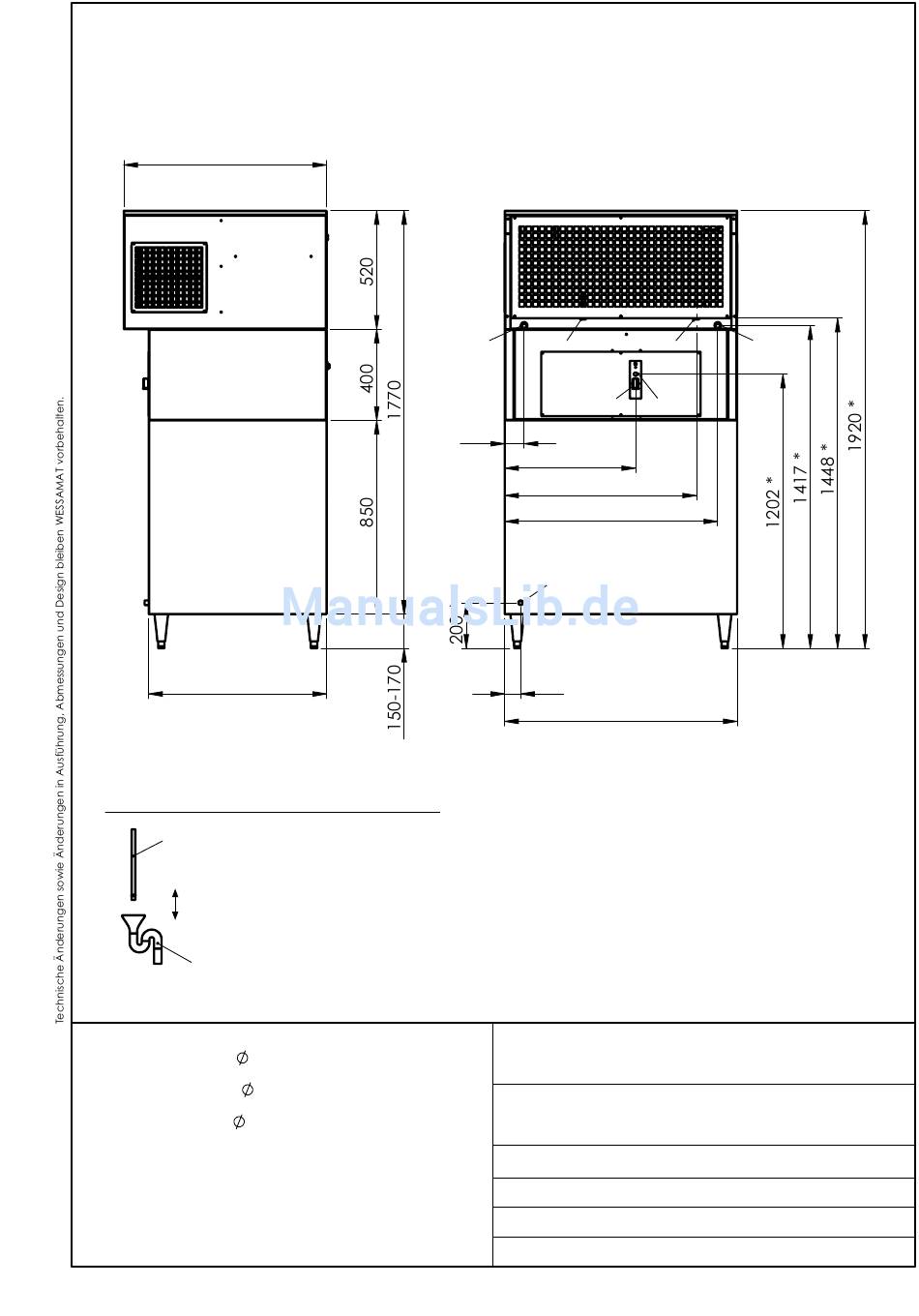

Seitenansicht
von links
Installationsvorschlag für hygienischen Abfluß:
Ablaufschlauch
50 mm
(keine direkte Verbindung)
Ablauftrichter mit Siphon, bauseits,
ideal als Bodenablauf vorbereitet
Legende:
1: Restwasserablauf
= 20 mm
2: Kommunikationsstecker
3: Frischwasserzulauf
4: Netzzuleitung 230 V, 50 Hz
5: Tauwasserablauf
= 20 mm
* Höhenangabe inkl. Mindestfußhöhe
= 3/4"
1
2
2
86
574
841
935
5
70
1020
Rückansicht
Firma:
WESSAMAT
Eismaschinenfabrik GmbH
Benennung:
Combi-Line W240 ECL
Abmessungen
Dateiname:
W240ECL-Abmess
Maßstab:
1:20 (A4)
Erstellt:
22.07.11-CS
Geändert:
-
3
1
4
