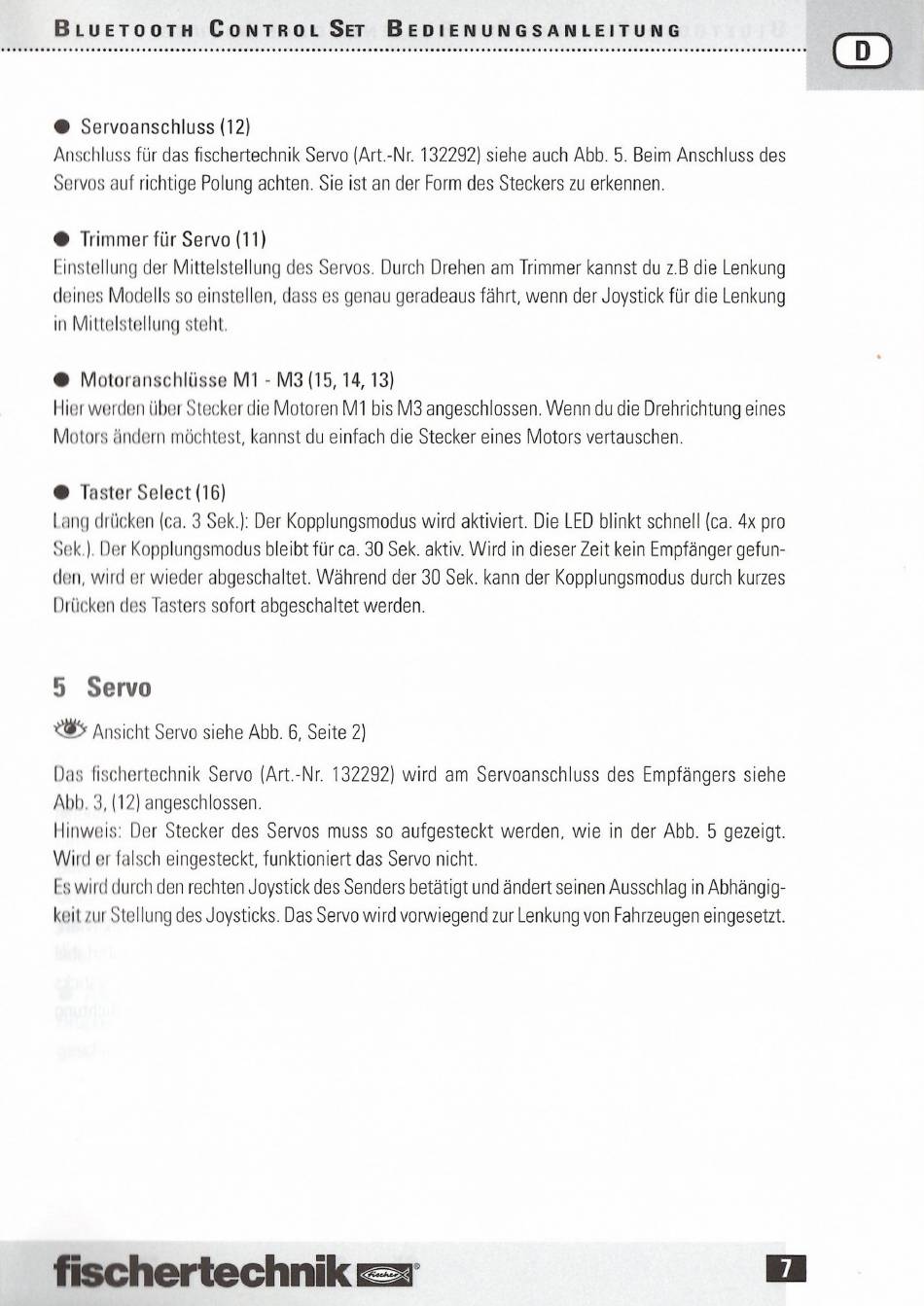

BLUETOOTH CONTROL
Servoanschluss (12)
Anschlussfür das fischertechnikServo(Art.-Nr. 132292)siehe auchAbb. 5. Beim Anschlussdes
Servos auf richtigePolung achten.Sie ist an derFormdesSteckers zuerkennen.
Trimmer für Servo (11)
Einstellung derMittelstellungdesServos.DurchDrehenamTrimmer kannstdu Z.Bdie Lenkung
deinesModellsso einstellen,dasses genaugeradeaus fährt,wennderJoystickfür die Lenkung
in Mittelstellungsteht.
• Motoranschliisse
HierwerdenüberStecker d ie MotorenMI bisM3angeschlossen. Wenndudie Drehrichtung e ines
Motors ändern möchtest, kannst du einfach die Stecker eines Motors vertauschen.
Taster Select (16)
lang drücken(ca.3 Sek.):DerKopplungsmodus Wirdaktiviert.DieLEDblinkt schnell(ca.4x pro
. Sek.) DerKopplungsmodus bleibtfür ca.30Sek.aktiv.Wird in dieserZeitkeinEmpfänger gefun-
den,Wirder wiederabgeschaltet. W ährendder30Sek.kannder Kopplungsmodus durchkurzes
Drücken desTasters sofortabgeschaltet w erden.
5 Servo
Ansicht Servosiehe Abb. 6, Seite 2)
Das fischertechnikServo (Art.-Nr. 132292)Wird am Servoanschluss des Empfängerssiehe
Abb.3, (12)angeschlossen.
Hinweis: Der Steckerdes Servosmussso aufgestecktwerden, wie in der Abb. 5 gezeigt.
Wird er falscheingesteckt, f unktioniertdasServonicht.
EsWirddurchdenrechten JoystickdesSenders betätigtundändertseinen Ausschlag inAbhängig-
keitzurStellungdesJoysticks. D asServo Wirdvorwiegend zurLenkung vonFahrzeugen eingesetzt.
