Verwandte Anleitungen für AEG 2090D-LG
Inhaltszusammenfassung für AEG 2090D-LG

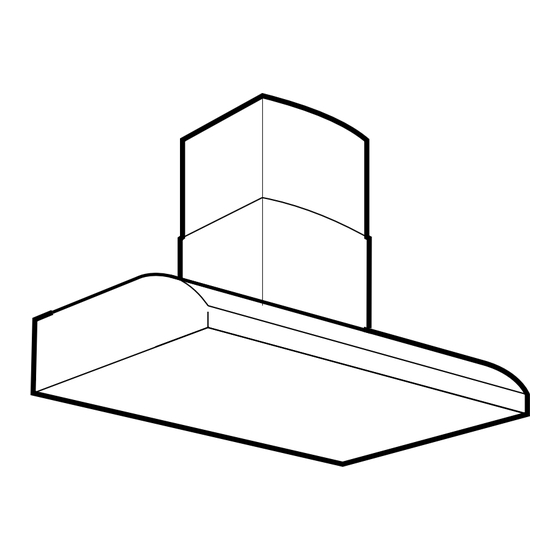

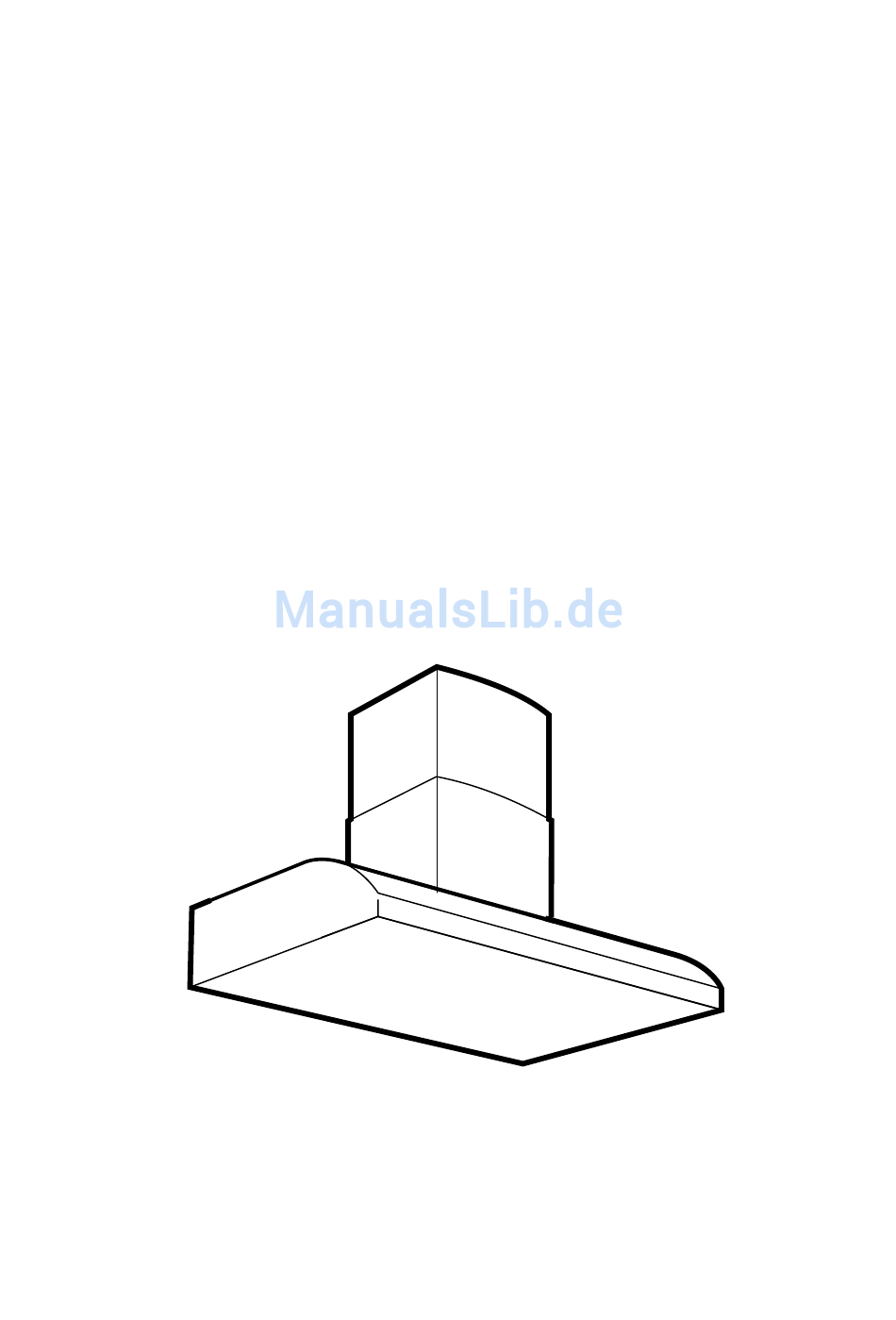

- Seite 1 2090 D Dunstabzugshaube Afzuigkap Hotte Montage- und Gebrauchsanweisung Installatie- en gebruiksaanwijzing Notice d’utilisation et d’installation...
-
Seite 2: Entsorgung
Nachschlagen auf. Geben Sie sie an eventuelle Nachbesitzer des Gerätes weiter. Wir sind für Sie da: montags bis freitags 8.00 bis 20.00 Uhr AEG DIRECT • samstags INFO SERVICES 0180 - 555 45 10.00 bis 14.00 Uhr. Hier erhalten Sie Antwort auf jede Frage, die die Ausstattung und den Einsatz Ihres Gerätes betrifft. -
Seite 3: Inhaltsverzeichnis
Inhalt Sicherheitshinweise für den Benutzer für den Küchenmöbel-Monteur Allgemeines Abluftbetrieb Umluftbetrieb Bedienung der Dunsthaube Wartung und Pflege Metallfettfilter Öffnen der Metallfettfilter Aktivkohlefilter Austausch der Glühlampe Reinigung Sonderzubehör Kundendienst Garantiebedingungen Service Technische Daten Montage Elektroanschluß Sicherheitshinweise für den Elektro-Installateur Montage... -
Seite 4: Sicherheitshinweise
Sicherheitshinweise für den Benutzer Es muß darauf geachtet werden, daß Kochstellen bei Betrieb stets abgedeckt sind, damit nicht durch zu starke Hitzeentwicklung das Gerät beschädigt wird. Unbedingt zu vermeiden sind offene Feuerstellen bei Öl-, Gas- und Kohleherden. Außerdem ist beim Fritieren über Herd/Mulde das zum Fritieren verwendete Gerät während des Betriebes zu beaufsichtigen. - Seite 5 Bei gleichzeitigem Betrieb von Dunstabzugshaube im Abluftbetrieb und Feuerstätten darf im Aufstellraum der Feuerstätte der Unterdruck nicht größer als 4PA (4x10 bar) sein. Die Abluft darf nicht in einen Rauch- oder Abgasschornstein eingeleitet werden. Das Einleiten der Abluft in einen Schacht, der der Entlüftung von Aufstellungsräumen von Feuerstätten dient, ist nicht zulässig.
-
Seite 6: Allgemeines
Die Dunstabzugshaube wird als Abluftgerät ausgeliefert und kann durch den Einsatz eines Aktivkohlefilters (Sonderzubehör) als Umluftgerät verwendet werden. Dazu wird der Original-AEG Aktivkohlefilter (siehe Sonderzubehör) benötigt. Die Luft wird mit Hilfe eines an den Abluftstutzen A anzubringenden Rohres ins Freie geleitet. Bild 1. -
Seite 7: Bedienung Der Dunsthaube
Bild 2 Bedienung der Dunsthaube 3 4 5 1. Ausschalter 2. Einschalter und Auswahl der Lüfterstufe 1-2-3-1-2 3. Stufe 1 4. Stufe 2 und Sättigungsanzeige Metallfettfilter (in letzterem Fall blinkt die Anzeige - siehe Anleitungen zur Reinigung der Fettfilter). 5. Stufe 3 und Sättigungsanzeige Aktiv-Kohlefilter (LED)(in letzterem Fall blinkt die Anzeige - siehe Anleitungen zum Wechsel der Aktivkohlefilter). - Seite 8 6. Intensivstufe - LED-Anzeige 7. Einschalter Intensivstufe Die Intensivstufe wird für 5 Minuten in Betrieb genommen. Danach geht die Dunsthaube zu der vorher eingestellten Stufe zurück bzw. geht aus, wenn keine Stufe eingestellt ist. Um die Intensivstufe vor den 5 Minuten zu beenden, drücken Sie den Knopf 1 oder 2.
-
Seite 9: Wartung Und Pflege
Wartung und Pflege Bevor irgendwelche Wartungsarbeiten ausgeführt werden, muß die Dunsthaube vom Stromnetz getrennt werden. Metallfettfilter Die Metallfettfilter haben die Aufgabe, die Fettpartikel, die beim Kochen entstehen, aufzusaugen und werden in jedem Fall, d.h. sowohl bei Abluft- als auch bei Umluftbetrieb, verwendet. Die Metallfettfilter sollten alle 4 Wochen herausgenommen und im Geschirrspüler bzw. -
Seite 10: Aktivkohlefilter
Zum Ausbau in umgekehrter Reihenfolge vorgehen. Bei Bestellung eines Ersatzfilters die Modellbezeichnung und die E- Nr. angeben. Diese Daten sind auf dem Typenschild an der Innenseite des Gerätes zu finden. Der Aktivkohlefilter kann beim AEG- Kundendienst bestellt werden. Bild 4... -
Seite 11: Austausch Der Glühlampe
Achtung Nichtbeachtung dieser Anweisungen zur Reinigung des Gerätes und zum Wechsel bzw. zur Reinigung der Filter kann zum Brand führen. Diese Anweisungen sind unbedingt zu beachten! Der Hersteller übernimmt keine Haftung für irgendwelche Schäden am Motor oder aus Feuergründen, die auf eine unsachgemäße Wartung oder Nichteinhaltung der oben angeführten Sicherheitsvorschriften zurückzuführen sind. -
Seite 12: Reinigung
Reinigung Achtung: Zum Reinigen der Dunstabzugshaube Gerät spannungslos machen. Nicht mit spitzen Gegenständen in das Schutzgitter des Motors eindringen. Die äußeren Teile mit milder Spüllauge reinigen. Scharfe Reinigungsmittel, Bürste oder Scheuersand vermeiden. Die Schalterblende und das Fettfiltergitter nur mit feuchtem Tuch und milden Spülmitteln reinigen. - Seite 13 KUNDENDIENSTSTELLEN Sehr geehrter Kunde, der Werkskundendienst von AEG Hausgeräte ist dezentral organisiert. Damit bieten wir Ihnen überall einen zuverlässigen Service. Unter der für Sie kostenlosen Rufnummer 0800 234 73 78 können Sie im Bedarfsfall einen unserer Spezialisten oder Service-Partner anfordern.
- Seite 14 Adresse 67663 Kaiserslautern* Pariser Straße 200 68309 Mannheim-Käfertal Heppenheimer Straße 31-33 71034 Böblingen-Hulb Dornierstraße 7 76185 Karlsruhe-Mühlburg* Neureuther Straße 5-7 79108 Freiburg* Tullastraße 84 80634 München-Neuhausen Arnulfstraße 205 86159 Augsburg* Piccardstraße 15a 87437 Kempten* Brodkorbweg 22 88213 Ravensburg* Henri-Dunant-Straße 6 90429 Nürnberg Muggenhofer Straße 135 91788 Pappenheim*...
-
Seite 15: Garantiebedingungen
Garantieleistungen in unserer Kundendienst-Werkstatt durchgeführt werden - die Kosten des Hin- und Rücktransports in Rechnung gestellt. 5. Garantieleistungen bewirken weder eine Verlängerung noch einen Neubeginn der Garantiezeit für das Gerät. Ausgewechselte Teile gehen in unser Eigentum über. AEG Hausgeräte GmbH, Muggenhofer Straße 135, D-90429 Nürnberg... -
Seite 16: Service
SERVICE Handelt es sich um eine technische Störung? Dann wenden Sie sich an Ihre Kundendienststelle. (Adressen und Tele- fonnummern finden Sie im Abschnitt „Kundendienststellen“.) Bereiten Sie das Gespräch in jedem Fall gut vor. Sie erleichtern so die Diagnose und die Entscheidung, ob ein Kundendienstbesuch nötig ist: Halten Sie möglichst genau fest: •... -
Seite 17: Technische Daten
Technische Daten Maße: Höhe (min./max.) x Breite x Tiefe (in cm) 825/1130 x 898 x 490 Gesamtanschlußwerte: 260 W Lüftermotor: 1 x 200 W Beleuchtung: 3 x 20 W Länge des Netzkabels: 140 cm Lüfterleistungen (Stufen), Lüfterstufen nach IEC 61591 (Abluft) Stufe: 200 m 294 m... -
Seite 18: Elektroanschluß
Elektroanschluß Sicherheitshinweise für den Elektro-Installateur Vor dem Anschluß des Gerätes darauf achten, daß die auf dem Typenschild verzeichnete Spannung der Netzspannung entspricht.Falls das Gerät mit Stecker ausgerüstet ist, kann es an jede vorschriftsmäßig installierte und gut zugängliche Steckdose angeschlossen werden. Bei erforderlichem Festanschluß... - Seite 19 Montage - Bild 6 Die Mittellinie an der Wand kennzeichnen, um das Montageverfahren zu erleichtern (1); dann die Montageschablone so positionieren, dass ihre Mittellinie mit der zuvor an der Wand gekennzeichneten Linie bzw. die Schablonenunterseite mit der Unterseite der montierten Haube übereinstimmen (2).
- Seite 20 (Ø 8mm) (Ø 8mm) (Ø 8mm) (Ø 8mm) Bild 6...
