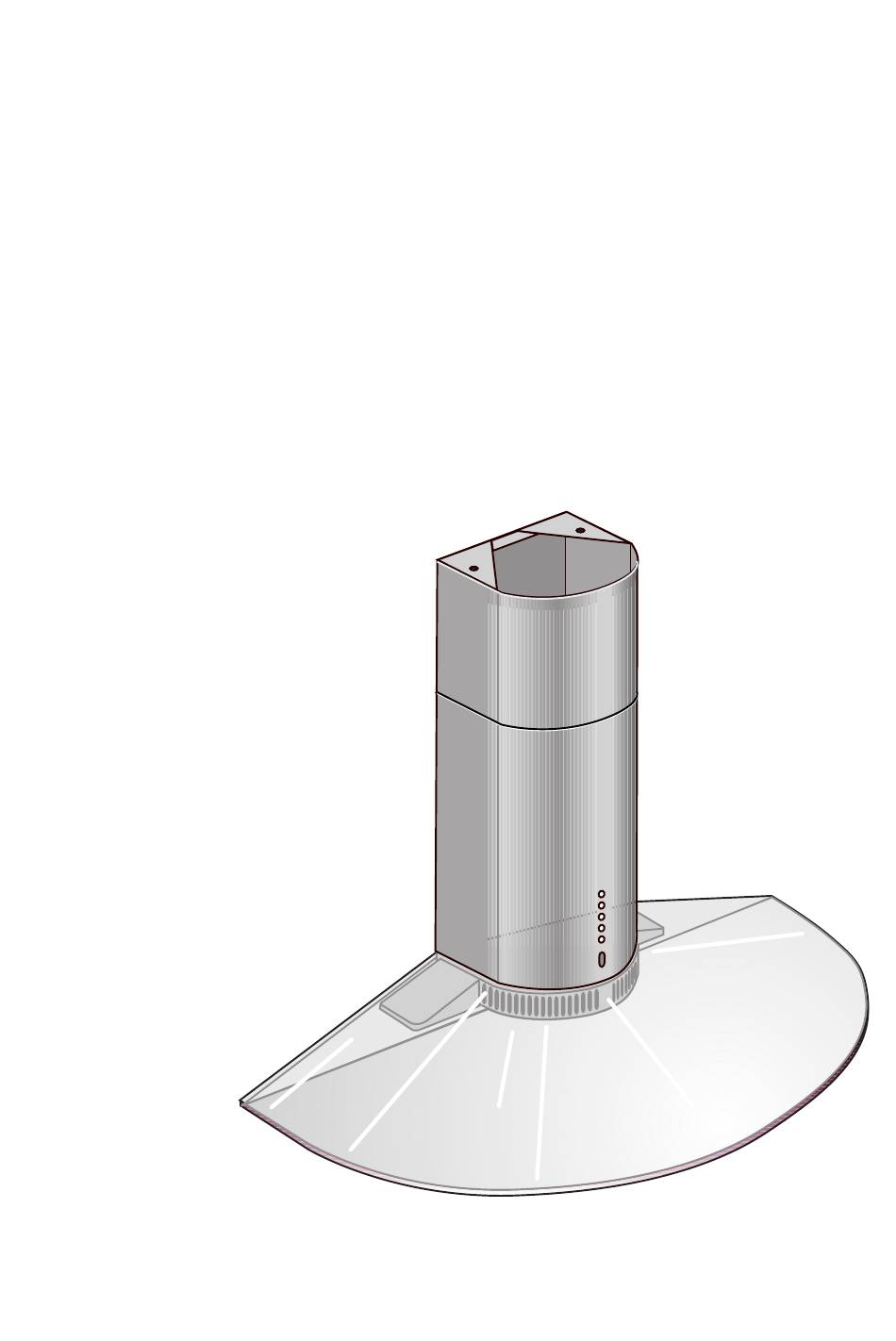

- Seite 1 2070D-L Dunstabzugshaube Benutzerinformation...
- Seite 2 Sehr geehrte Kundin, sehr geehrter Kunde, lesen Sie bitte diese Gebrauchsanweisung sorgfältig durch. Beachten Sie vor allem den Abschnitt „Sicherheit“ auf den ersten Seiten. Bewahren Sie bitte diese Gebrauchsanweisung zum späteren Nachschlagen auf. Geben Sie sie an eventuelle Nachbesitzer des Gerätes weiter.
-
Seite 3: Inhaltsverzeichnis
Inhalt INHALT Gebrauchsanweisung ........Sicherheit . - Seite 4 Inhalt Kundendienststellen ........30 Garantiebedingungen .
-
Seite 5: Gebrauchsanweisung
Gebrauchsanweisung GEBRAUCHSANWEISUNG Sicherheit Die Sicherheit dieses Gerätes entspricht den anerkannten Regeln der Technik und dem Gerätesicherheitsgesetz. Zusätzlich sehen wir uns jedoch als Hersteller veranlasst, auf die nachfolgenden Sicherheitshin- weisen aufmerksam zu machen. Elektrische Sicherheit • Bei einem Festanschluss darf der Anschluss des neuen Gerätes nur durch einen zugelassenen Elektrofachmann vorgenommen werden. -
Seite 6: Sicherheit Beim Reinigen
Gebrauchsanweisung Sicherheit beim Reinigen • Die Reinigung des Gerätes mit einem Dampfstrahl- oder Hochdruck- reiniger ist aus Sicherheitsgründen nicht zugelassen. • Gerät beim Reinigen vom Strom-Netz trennen. Entsorgung Verpackungsmaterial entsorgen • Alle Verpackungsteile sind recyclebar, Folien und Hartschaumteile entsprechend gekennzeichnet. Verpackungsmaterial und eventuelle Altgerät bitte ordnungsgemäß... -
Seite 7: Gerätebeschreibung
Gebrauchsanweisung Gerätebeschreibung Diese Dunstabzugshaube ist sowohl im Abluftbetrieb als auch im Umluftbetrieb verwendbar. Abbildung 1: Umluftbetrieb Abbildung 2: Abluftbetrieb Im Abluftbetrieb saugt die Dunstabzugshaube den Kochdunst am Ent- stehungsort an und leitet ihn ins Freie. Für diese Art von Luftreinigung ist kein Kohlefilter notwendig. - Seite 8 Gebrauchsanweisung Abbildung 3: Dunstabzugshaube 2070D-L Teleskop-Kamin Bedienfeld Glashaube Metallfettfilte...
-
Seite 9: Bedienblende
Gebrauchsanweisung Bedienblende Schalttaste Gebläsestufe 4 Schalttaste Gebläsestufe 3 Schalttaste Gebläsestufe 2 Ein/Aus-Schalttaste Gebläsestufe 1 Lichtschalter und Anzeige Filterreini- Infrarotsensor für die Fernbedienung Abbildung 4: Bedienfeld am Kamin Das Einschalten und die Bedienung der Dunstabzugshaube erfolgt über die verschiedenen Schaltelemente auf dem Bedienfeld oder über die Fernbedienung. -
Seite 10: Fernbedienung
Gebrauchsanweisung Fernbedienung Ein/Aus-Schalttaste für die zuletzt aktivierte Gebläsestufe Schalttaste Gebläsestufe erhöhen Schalttaste Gebläsestufe vermindern Lichtschalter Abbildung 5: Fernbedienung... -
Seite 11: Bedienung
Gebrauchsanweisung Bedienung Gebläsedrehzahl regeln Am Gerät: Mit der Ein/Aus-Schalttaste startet man die Gebläsestufe 1 oder schal- tet das Gerät komplett aus. Die vier Gebläsestufen können per Tasten- druck direkt angewählt werden. Zwischen den verschieden starken Gebläsestufen kann man, je nach gewünschter Absaugleistung, frei wechseln. -
Seite 12: Reinigung Und Pflege
Gebrauchsanweisung Reinigung und Pflege Achtung: Um die optimale Funktionsfähigkeit der Dunstabzugshaube zu erhalten, muss der Fettfilter in regelmäßigen Abständen gereinigt werden bzw. der Kohlefilter ausgetauscht werden (Umluftbetrieb). Wenn die Filter stark verunreinigt sind, kann das Gebläse nur eine geringe Luftmenge ansaugen und die Funktion des Gerätes ist dadurch vermindert. -
Seite 13: Metallfettfilter Aus- Und Einbauen
Gebrauchsanweisung Metallfettfilter aus- und einbauen Zur Sicherheit gegen unbeabsichtigtes Einschalten das Gerät vom Strom-Netz trennen (Netzstecker ziehen bzw. bei Festanschluss die Schraubsicherung aus der Fassung herausnehmen oder den Sicherungs- automaten ausschalten). 1. Den Metallfettfilter nach hinten drücken, nach unten schwenken und aus der hinteren Halterung herausnehmen (Abb. -
Seite 14: Metallfettfilter Reinigen
Austausch von Kohlefiltern Die Kohlefilter sind Behälter mit Aktivkohle, die am Motor angebracht werden. Kohlefilter sind aus dem AEG Sonderzubehörprogramm erhält- lich. Sie reinigen den Küchendunst und befreien ihn von Gerüchen. Im Abluftbetrieb brauchen keine Kohlefilter verwendet zu werden, im Umluftbetrieb hingegen sind sie unbedingt erforderlich. -
Seite 15: Kohlefilter Ein- Und Ausbauen
Gebrauchsanweisung Kohlefilter ein- und ausbauen Wenn die Dunstabzugshaube im Umluftbetrieb verwendet werden soll, ist der Einbau von Kohlefiltern unbedingt erforderlich. Zur Sicherheit gegen unbeabsichtigtes Einschalten das Gerät vom Strom-Netz trennen (Netzstecker ziehen bzw. bei Festanschluss die Schraubsicherung aus der Fassung herausnehmen oder den Sicherungs- automaten ausschalten). -
Seite 16: Austauschen Der Lampen
Gebrauchsanweisung Austauschen der Lampen Achtung: Zum Austauschen der defekten Lampe Gerät vom Strom- Netz trennen (Netzstecker ziehen bzw. bei Festanschluss die Schraubsi- cherung aus der Fassung herausnehmen oder den Sicherungsautoma- ten ausschalten). Abbildung 8 1. Schraubenzieher an einem der Schlitze ansetzen und Lampenabdek- kung herausdrücken (siehe Abbildung). -
Seite 17: Installationsanweisung
Installationsanweisung INSTALLATIONSANWEISUNG Sicherheitshinweise für den Elektro-Installateur Anschluss Erforderliche Spannung 230 V ~. Der Anschluss erfolgt entweder • über festmontierte Zuleitung mit Schutzkontaktstecker (Europa-Aus- führung, Auslieferzustand) oder • mit Festanschlu (nur durch zugelassenen Elektro-Installateur). Anschluss mit Schutzkontaktstecker Die Anbringung der Schutzkontaktsteckdose innerhalb des Kamindeck- bleches hat den Vorteil, dass die Steckdose nicht sichtbar ist. -
Seite 18: Sicherheitshinweise Für Den Küchenmöbel-Monteur
Installationsanweisung Sicherheitshinweise für den Küchenmöbel-Monteur Diese Haube ist sowohl für Abluftbetrieb als auch für Umluftbetrieb vorgesehen. Mindestabstand von der Kochstelle Bei der Montage der Dunstabzugshaube sind folgende Mindestab- stände von der Kochstellen-Oberkante bis zur Unterkante der Dunstab- zugshaube einzuhalten: Abbildung 9 –... - Seite 19 Installationsanweisung Ableitung der Abluft • Für die Abluftführung sind grundsätzlich die behördlichen Vorschrif- ten einzuhalten. • Die Abluft darf nicht in einen Rauch- oder Abgasschornstein einge- leitet werden. Abbildung 10 • Das Einleiten der Abluft in einen Schacht, der der Entlüftung von Aufstellungsräumen von Feuerstätten dient, ist nicht zulässig.
- Seite 20 Installationsanweisung Zuluftöffnung • Es ist für eine ausreichende Zuluftöffnung in etwa der Größe der Abluftöffnung zu sorgen. Abbildung 11...
- Seite 21 Installationsanweisung Betrieb von Dunstabzugshaube und kamingebundenen Geräten in einem Raum • Aufgrund von Länder-Bauvorschriften unterliegt der gemeinsame Betrieb von Dunstabzugshauben und kamingebundenen Feuerungs- stätten wie Kohle- oder Ölöfen und Gas-Thermen im selben Raum bestimmten Einschränkungen. • Die Feuerstätten-Verordnung lässt in solchen Räumen nur einen Unterdruck von höchstens 4 Pa zu.
-
Seite 22: Montage
Installationsanweisung Montage Zubehör/Montagematerial Dübel 8 Selbstschneidende Schrauben 4.8x38 Selbstschneidende Schrauben 3,9x9,5 Selbstschneidende Schrauben 2,9x9,5 Selbstschneidende Schrauben 3,9x6 Haken zur Wandmontage Montageschablone Umluftweiche Verlängerungen für Umluftweiche Kohlefilterhalter Fernbedienung Vorbereitung der Abluftführung Vor Montage der Dunstabzugshaube ist neben den Bohrungen für die Befestigung ein Loch in der Außenwand für den Mauerkasten (Ab-/ Zuluft) anzubringen. -
Seite 23: Montage Dunstabzugshaube
Installationsanweisung Montage Dunstabzugshaube 1. Mit Hilfe der Schablone die Bohrlöcher für die Halterungshaken an der Wand markieren. Dabei den korrekten Abstand zur Kochstelle (siehe Abschnitt „Mindestabstand von der Kochstelle“) und die waagrechte Lage beachten. Die Unterkante der Schablone ist die Referenzkante für den Mindestabstand. - Seite 24 Installationsanweisung Abbildung 12...
-
Seite 25: Abluftanschluss
Installationsanweisung Abluftanschluss 1. Für den Abluftbetrieb muss ein Durchbruch ins Freie vorhanden sein. Dieser muss denselben Durchmesser besitzen wie der Ausgang der Dun- stabzugshaube. 2. Ein Verbindungsrohr entsprechenden Durchmessers und richtiger Länge auf den Stutzen der Haube aufstecken. 3. Das Endstück des Rohres mit dem Stutzen, der ins Freie führt, verbin- den. -
Seite 26: Elektroanschluss Der Haube
Installationsanweisung Elektroanschluss der Haube Nach dem Anbringen des Haubenkörpers und vor dem Anbringen des des Kamins erfolgt der Elektroanschluss. Siehe Abschnitt hierzu „Sicherheitshinweise für den Elektroinstallateur“. Montage des Kamins Die Montage des Kamins ist sowohl in der Abluft- als auch in der Umluftversion erforderlich. - Seite 27 Installationsanweisung Für die Umluftversion ist der Kamin mit Schlitzen ausgestattet. In die- sem Fall muss das Teleskopblech mit den Schlitzen umgedreht werden, so dass die Schlitze sichtbar sind (Abbildung 14). Außerdem muss die Umluftweiche mit den Umluftweichenverlängerungen, die die Abluft zu den Schlitzen leiten an der Wand in genau der selben Höhe wie die Abluftschlitze des Kamins angebracht werden.
- Seite 28 Installationsanweisung 2. Löcher an der Küchendecke (oder an der Wand) bohren, wo der Halte- bügel für den Kamin montiert werden soll. Auf die Ausrichtung zur Haube achten. 3. Die Dübel in die Löcher setzen. 4. Den den Haltebügel fest anschrauben. Die eigentliche Montage des Kamins wird wie folgt ausgeführt: 1.
-
Seite 29: Technische Daten
Installationsanweisung Technische Daten Gerätemaße Breite 900 mm Tiefe 600 mm Höhe min 900 - max 1050 mm Gewicht Haube 28,0 kg Anschlusswerte Gesamtanschlusswert 230 W Lüftermotor 1 x 200 W Beleuchtung 2 x 20 W Spannung 220-240 V ~ Länge des Netzkabels 130 cm Lüfterleistung der einzelnen Lüfterstufen nach EN 61591... - Seite 30 Kundendienststellen KUNDENDIENSTSTELLEN Sehr geehrter Kunde, der Werkskundendienst von AEG Hausgeräte ist dezentral organisiert. Damit bieten wir Ihnen überall einen zuverlässigen Service. Unter der für Sie kostenlosen Rufnummer 0800 234 73 78 können Sie im Bedarfsfall einen unserer Spezialisten oder Service-Partner anfordern.
- Seite 31 Kundendienststellen Adresse 66115 Saarbrücken-Malstatt* Ludwigstraße 55-57 67663 Kaiserslautern* Pariser Straße 200 68309 Mannheim-Käfertal Heppenheimer Straße 31-33 71034 Böblingen-Hulb Dornierstraße 7 76185 Karlsruhe-Mühlburg* Neureuther Straße 5-7 79108 Freiburg* Tullastraße 84 80634 München-Neuhausen Arnulfstraße 205 86159 Augsburg* Piccardstraße 15a 87437 Kempten* Brodkorbweg 22 88213 Ravensburg* Henri-Dunant-Straße 6...
-
Seite 32: Garantiebedingungen
Werkstatt durchgeführt werden - die Kosten des Hin- und Rücktransports in Rechnung gestellt. 5. Garantieleistungen bewirken weder eine Verlängerung noch einen Neubeginn der Garantiezeit für das Gerät. Ausgewechselte Teile gehen in unser Eigentum über. AEG Hausgeräte GmbH, Muggenhofer Straße 135, D-90429 Nürnberg... - Seite 33 Service SERVICE Wenden Sie sich bei einer technischen Störung an Ihre Kundendienst- stelle. (Adressen und Telefonnummern finden Sie im Abschnitt „Kundendienststellen“.) Bereiten Sie das Gespräch in jedem Fall gut vor. Sie erleichtern so die Diagnose und die Entscheidung, ob ein Kundendienstbesuch nötig ist: Halten Sie möglichst genau fest: •...
- Seite 34 AEG Hausgeräte GmbH Postfach 1036 D-90327 Nürnberg http://www.aeg.hausgeraete.de © Copyright by AEG ..- . . - ..
