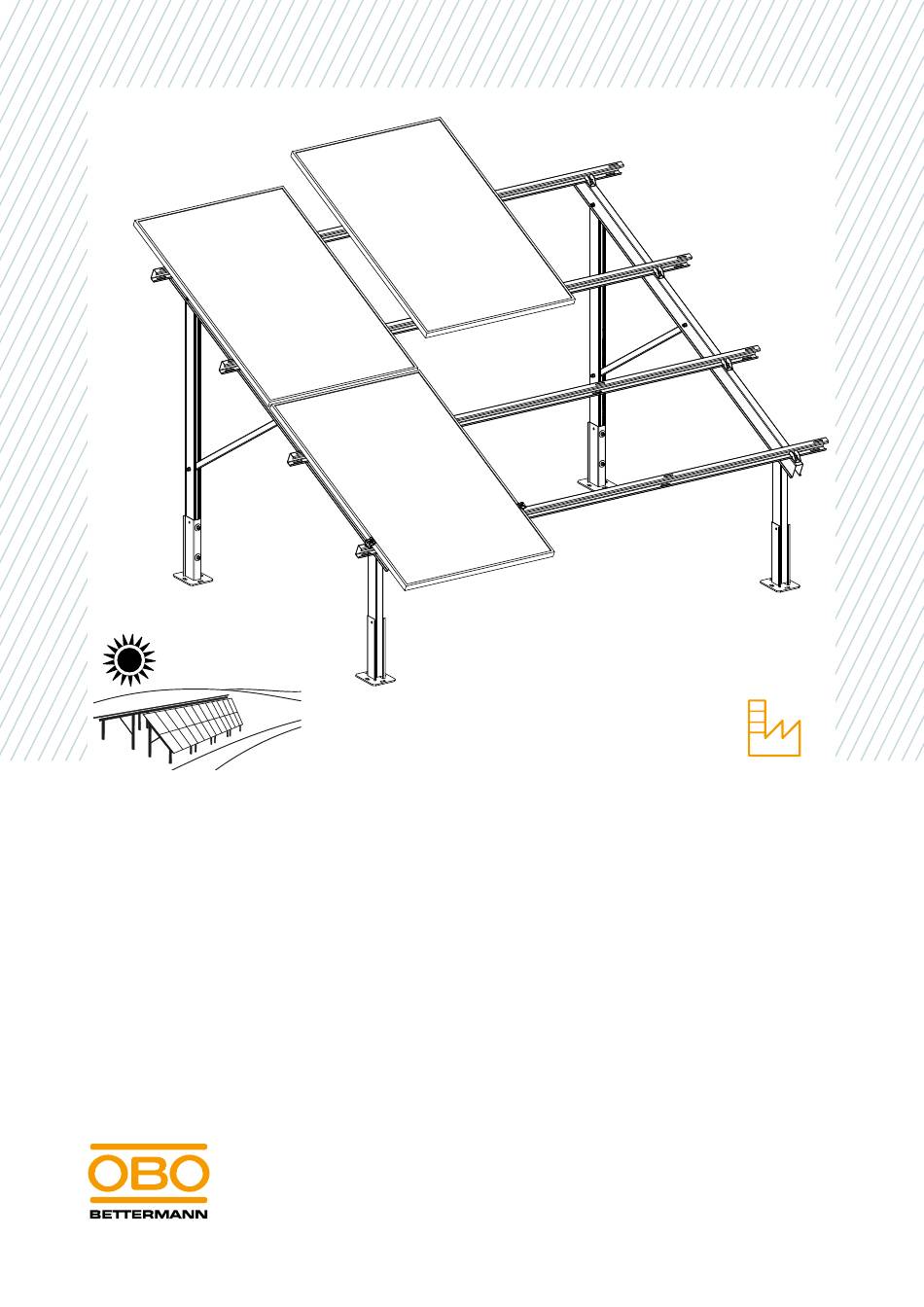

  • Seite 1 Montageanleitung PV-Montagesysteme Magic PV Field...
  • Seite 2 PV-Montagesysteme Magic PV Field Montageanleitung © 2025 OBO Bettermann Holding GmbH & Co. KG...

  • Seite 3: Inhaltsverzeichnis

    6.10.1 End- und Zwischenklemmen mit Feder an Trägerprofil befestigen 6.10.2 PV-Module anklemmen mit Klemmen mit Federn System warten System demontieren System entsorgen 10 Technische Daten 10.1 Artikelliste 10.2 Passende PV-Modulgrößen zu Trägerprofiltypen Montageanleitung PV-Montagesysteme Magic PV Field DE | 3...
  • Seite 4 Inhaltsverzeichnis 4 | DE OBO Bettermann...

  • Seite 5: Über Diese Anleitung

    Sachschäden am Produkt oder an der Umgebung die Folge sein. Hinweis! Kennzeichnet wichtige Hinweise und Hilfestellungen. Zugrundeliegende Normen und Verordnungen – DIN EN 62305 (VDE 0185-305) – DIN VDE 0100-712 – DIN EN 61643-32 Montageanleitung PV-Montagesysteme Magic PV Field DE | 5...

  • Seite 6: Mitgeltende Dokumente

    – Die Konformitätserklärungen sind unter www.obo.de an den Produk- ten verknüpft. Bestimmungsgemäße Verwendung Die Photovoltaik-Montagesysteme Magic PV Field für Freiflächen dienen der Montage von Photovoltaik-Modulen mit einer Höhe von 30 – 50 mm im Außengelände mit festem Untergrund z. B. Beton oder Erdboden. Die Geländeneigung darf maximal 4°...

  • Seite 7: Persönliche Schutzausrüstung

    – Akkuschrauber (Inbus Größe 6) – Drehmomentschlüssel (Schlüsselweite 6, 17, 18 ,19, Inbus Größe 6) – Schraubendreher (Inbus Größe 6) – Hilfsmittel oder Gerät zum Ausrichten und Platzieren der Standfüße/ Rammprofile (z. B. Richtschnur, Laser) Montageanleitung PV-Montagesysteme Magic PV Field DE | 7...

  • Seite 8: Systemübersicht

    Systemübersicht Systemübersicht Die Photovoltaik-Montagesysteme (PV-Montagesysteme) Magic PV Field bestehen aus Vormontierten Trägern, die an Standfüßen oder Rammpro- filen montiert und mit Lochbändern stabiliert werden. Auf den Trägern werden Trägerprofile mit Kreuzverbindern befestigt. Zum Befestigen der PV-Module auf den Trägerprofilen werden End- und Zwischenklemmen genutzt.
  • Seite 9 SVLB Befestigung des Lochbands Lochband Tab. 1: Systemkomponenten Zubehör Bezeichnung Funktion Zinkausbesserungspray Nachbehandlung und Ausbesserung von unge- schützten und beschädigten Stellen an tauchfeu- erverzinkten Bauteilen, zum Schutz vor Korrosion Tab. 2: Zubehör Montageanleitung PV-Montagesysteme Magic PV Field DE | 9...

  • Seite 10: Übersicht Vormontierte Träger

    VT 25 M FT 25 ° Süd VT 25 L FT 25 ° Süd VT 30 S FT 30° Süd VT 30 M FT 30° Süd VT 30 L FT 30° Süd Tab. 3: Anwendung Vormontierte Träger 10 | DE OBO Bettermann...

  • Seite 11: System Montieren

    Modulen müssen eingehalten werden. Maximales Gefälle Das Gelände darf ein maximales Gefälle von 3° in Querrichtung und 4° in Längsrichtung haben. max. 4° Abb. 3: Maximales Gefälle Quer- und Längsrichtung Montageanleitung PV-Montagesysteme Magic PV Field DE | 11...

  • Seite 12: Rammprofile Einbringen

    Bei eventuell auftretenden Neigungswinkeln der Rammprofile sind Toleranzen von ± 2° möglich. Ein eventueller Höhenunterschied zwi- schen 2 Rammprofilen darf ± 50 mm nicht überschreiten. ± 2° ± 2° ± 50 mm ± 2° Abb. 5: Toleranzen Höhe und Neigungswinkel Rammprofile 12 | DE OBO Bettermann...
  • Seite 13 - Persönliche Schutzausrüstung tragen. Abb. 6: Rammprofil mit Pfahlramme eintreiben 1. Positionen und Abstände x/y der Rammprofile laut Planung kenn- zeichnen. 2. Rammprofile positionieren und mit Einschlagramme/Pfahlramme bis auf eine Höhe H 450 mm eintreiben. Montageanleitung PV-Montagesysteme Magic PV Field DE | 13...

  • Seite 14: Standfüße Auf Betonfundamenten Montieren

    Abb. 7: Standfüße ausrichten 1. Standfüße auf den Betonfundamenten in einer Flucht ausrichten. M16x200 Abb. 8: Standfüße anschrauben 2. Bohrungen anzeichnen (4 Bolzenanker M16x200 pro Standfuß). 3. Bohrungen für Bolzenanker bohren. 4. Standfüße mit Bolzenankern befestigen. 14 | DE OBO Bettermann...

  • Seite 15: Beschädigte Stellen Ausbessern

    Wenn die Oberfläche an Bauteilen durch mechanische Einwirkung beschädigt ist, muss sie mit Zinkausbesserungsspray ausgebessert werden, um spätere Korrosion zu vermeiden. Abb. 9: Beschädigte Stellen ausbessern 1. Zinkausbesserungsspray wie auf der Dose beschrieben anwenden. Montageanleitung PV-Montagesysteme Magic PV Field DE | 15...

  • Seite 16: Träger Vormontieren

    Gegenmutter für Verbindung Querstrebe mit Auflageprofil Hinweis! Um eventuelle Toleranzen ausgleichen zu können, werden die Schrau- ben der vormontierten Träger erst fest angezogen, nachdem die Träger an den Rammprofilen/Standfüßen montiert und die Lochbänder ange- schraubt sind. 16 | DE OBO Bettermann...
  • Seite 17 4. Querstrebe in Auflageprofil in Position bringen ( 5. Schraube durch Distanzhülse der Querstebe stecken und mit Unter- legscheibe und Mutter leicht anziehen. 6. Schraube der Querstrebe an hinterem Standbein leicht anziehen Montageanleitung PV-Montagesysteme Magic PV Field DE | 17...

  • Seite 18: Vormontierte Träger An Standfüßen/Rammprofilen Befestigen

    100 mm in der Höhe verstellen (50 mm nach unten oder oben). 19 mm Abb. 12: Hakenkopfschrauben einsetzen 1. Hakenkopfschrauben an Bohrungen der Standfüße/Rammprofile einsetzen und mit Muttern, Großflächenscheiben und Unterlegschei- ben leicht anziehen. 18 | DE OBO Bettermann...
  • Seite 19 3. Hakenkopfschrauben leicht anziehen und falls notwendig vormontier- te Träger in der Höhe (± 50 mm) stufenlos einstellen ( 4. Hakenkopfschrauben mit 83 Nm anziehen, so dass sich der Haken- kopf im Profil des Trägers verklemmt ( Montageanleitung PV-Montagesysteme Magic PV Field DE | 19...

  • Seite 20: Trägerprofile Befestigen

    Pro Trägerpaar müssen 4 Trägerprofile montiert werden. KV FT 18 mm Abb. 14: Kreuzverbinder vormontieren 1. Kreuzverbinder auf Bohrungen des Auflageprofils setzen und locker mit Schraube, Großflächenscheibe und Mutter am vormontierten Träger befestigen. 20 | DE OBO Bettermann...
  • Seite 21 System montieren 18 mm 83 Nm Abb. 15: Trägerprofile mit Kreuzverbindern montieren 2. Trägerprofile auflegen. 3. Kreuzverbinder anheben und Trägerprofile einklemmen. 4. Schrauben der Kreuzverbinder mit 83 Nm anziehen. Montageanleitung PV-Montagesysteme Magic PV Field DE | 21...

  • Seite 22: Trägerprofile Längs Verbinden

    17 mm 48 Nm Abb. 16: Längsverbinder montieren 1. Trägerprofile auf Längsverbinder schieben, so dass sie in der Mitte des Verbinders aneinander stoßen. 2. Beiliegende Sechskantschrauben M10x25 und Unterlegscheiben einsetzen und mit 48 Nm anziehen. 22 | DE OBO Bettermann...

  • Seite 23: Tragsystem Stabilisieren

    Längen erzielt werden. Die Loch- bänder werden mit dem Schraubenset SVLB verbunden und an einem Standfuß/Rammprofil sowie an einer senkrechten Strebe befestigt. SVLB LB FT Abb. 17: Lochbänder mit Schraubenset Montageanleitung PV-Montagesysteme Magic PV Field DE | 23...
  • Seite 24 3. Lochbänder übereinander legen und in der Länge so vermitteln, dass die Bohrungen übereinander liegen. 4. Lochbänder an den Überlappungen mit Schrauben und Muttern verbinden (83 Nm) ( 5. Schrauben an Standfuß/Rammprofil und hinterem Standbein mit 83 Nm anziehen. 24 | DE OBO Bettermann...

  • Seite 25: Schrauben An Vormontierten Trägern Anziehen

    Abb. 19: Schrauben final anziehen 1. Falls notwendig, Standbeine erneut im 90°-Winkel ausrichten. 2. Schrauben an den Trägern mit 83 Nm final anziehen, bis die zusam- menhängenden Unterlegscheiben sich gegeneinander verdreht haben. Montageanleitung PV-Montagesysteme Magic PV Field DE | 25...

  • Seite 26: Pv-Module Mit End- Und Zwischenklemmen Montieren

    Modulhöhe und muss der Planung des PV-Monta- gesystems entnommen werden. Die Klemmen werden auf die Träger- profile geklemmt und durch Anziehen der Schrauben am PV-Modul befestigt. Abb. 20: End- und Zwischenklemmen Endklemme Zwischenklemme 26 | DE OBO Bettermann...

  • Seite 27: Endklemme An Trägerprofil Befestigen

    Schlitzaußenseite des Profils liegen. 2. Endklemme auf Profiloberkante drehen, bis sie waagerecht steht und fest klemmt. Hinweis! Die Endklemme lässt sich stufenlos nach links und rechts verschieben, solange die Schraube noch nicht angezogen ist. Montageanleitung PV-Montagesysteme Magic PV Field DE | 27...

  • Seite 28: Zwischenklemme An Trägerprofil Befestigen

    Schlitzaußenseite des Profils liegen. 2. Zwischenklemme auf Profiloberkante drehen, bis sie waagerecht steht und fest klemmt. Hinweis! Die Zwischenklemme lässt sich stufenlos nach links und rechts ver- schieben, solange die Schraube noch nicht angezogen ist. 28 | DE OBO Bettermann...

  • Seite 29: Pv-Module Anklemmen

    (siehe auch Vorgaben des Modulherstellers). Abb. 23: Äußere PV-Module auflegen 1. Äußere PV-Module auflegen und an Endklemmen schieben Abb. 24: Endklemme anschrauben 2. Schrauben von Endklemmen mit 10 Nm anziehen. Montageanleitung PV-Montagesysteme Magic PV Field DE | 29...
  • Seite 30 System montieren Abb. 25: Mitllere PV-Module auflegen 3. Zwischenklemmen an äußere PV-Module schieben. 4. Mittlere PV-Module auflegen und an Zwischenklemmen schieben Abb. 26: Zwischenklemme anschrauben 5. Schrauben von Zwischenklemmen mit 10 Nm anziehen. 30 | DE OBO Bettermann...
  • Seite 31 6. Äußere PV-Module auflegen und an Zwischenklemmen schieben Abb. 28: Zwischen- und Endklemme anschrauben 7. Schrauben von Zwischenklemmen mit 10 Nm anziehen 8. Endklemmen an PV-Module schieben und Schrauben mit 10 Nm anziehen Montageanleitung PV-Montagesysteme Magic PV Field DE | 31...

  • Seite 32: Pv-Module Mit End- Und Zwischenklemmen Mit Federn Montieren

    Größe der End- und Zwischenklemmen richtet sich nach der Modulhöhe und muss der Planung des PV-Montagesystems entnommen werden. Die Klemmen werden in die Langlöcher der Tragprofile eingesetzt. Abb. 29: End- und Zwischenklemmen mit Feder Endklemme mit Feder Zwischenklemme mit Feder Langloch 32 | DE OBO Bettermann...

  • Seite 33: End- Und Zwischenklemmen Mit Feder An Trägerprofil Befestigen

    2. Schraube mit Feder leicht nach unten drücken und drehen, bis die Gleitmutter sich verkantet. 3. Vorgang an allen Klemmen wiederholen. Hinweis! Die End- und Zwischenklemmen lassen sich im Langloch verschieben, solange die Schraube noch nicht angezogen ist. Montageanleitung PV-Montagesysteme Magic PV Field DE | 33...

  • Seite 34: Pv-Module Anklemmen Mit Klemmen Mit Federn

    PV-Module anklemmen mit Klemmen mit Federn Abb. 32: Äußere PV-Module auflegen 1. Äußere PV-Module auflegen und an Endklemmen mit Feder schie- 15 Nm Abb. 33: Endklemme mit Feder anschrauben 2. Schrauben von Endklemmen mit Feder mit 15 Nm anziehen. 34 | DE OBO Bettermann...
  • Seite 35 System montieren Abb. 34: Mittlere PV-Module auflegen 3. Mittlere PV-Module auflegen und an Zwischenklemmen mit Feder schieben Abb. 35: Zwischenklemme mit Feder anschrauben 4. Schrauben von Zwischenklemmen mit Feder mit 15 Nm anziehen. Montageanleitung PV-Montagesysteme Magic PV Field DE | 35...
  • Seite 36 System montieren Abb. 36: Äußere PV-Module auflegen 5. Äußere PV-Module auflegen und an Zwischenklemmen mit Feder schieben Abb. 37: Zwischenklemme mit Feder anschrauben 6. Schrauben von Zwischenklemmen mit Feder mit 15 Nm anziehen. 36 | DE OBO Bettermann...
  • Seite 37 System montieren Abb. 38: Endklemme mit Feder anschrauben 7. Endklemmen mit Feder an PV-Module schieben und Schrauben mit 15 Nm anziehen. Montageanleitung PV-Montagesysteme Magic PV Field DE | 37...

  • Seite 38: System Warten

    – Kabelwege und Steckverbindungen visuell prüfen und falls notwendig reparieren. – Beschädigungen durch UV-Strahlung, Tiere oder mechanische Belas- tung beseitigen. – Erdung des Montagesystems sicherstellen. System reinigen – Verschmutzungen beseitigen, die die Leistung beeinträchtigen. – Falls notwendig, Tragkonstruktion von Schmutz und Laub reinigen. 38 | DE OBO Bettermann...

  • Seite 39: System Demontieren

    Die Demontage der PV-Montagesysteme erfolgt in umgekehrter Reihen- folge wie die Montage. System entsorgen Örtliche Müllentsorgungsvorschriften beachten. – Metallteile: wie Altmetall/Elektroschrott – Kunststoffteile/Zubehör: wie Kunststoff – Verpackung: wie Hausmüll/wie Metall (je nach Verpackungsart) Montageanleitung PV-Montagesysteme Magic PV Field DE | 39...

  • Seite 40: Technische Daten

    KV FT 40 x 40 x 80 5901255 chensystem Längsverbinder für Freiflä- LV FT 35 x 74,5 x 200 5901215 chensystem für Profilschiene MS5030 Hakenkopfschraube für MS50HB M12 x 30 1148276 Profilschiene MS5030 M12x30 A4 40 | DE OBO Bettermann...

  • Seite 41: Passende Pv-Modulgrößen Zu Trägerprofiltypen

    TP 1060 FT 5980 1050 - 1060 TP 1100 FT 5090 1090 - 1100 TP 1140 FT 5270 1130 - 1140 TP 1310 FT 6035 1300 - 1310 Tab. 5: Trägerprofile mit passenden PV-Modulgrößen Montageanleitung PV-Montagesysteme Magic PV Field DE | 41...
