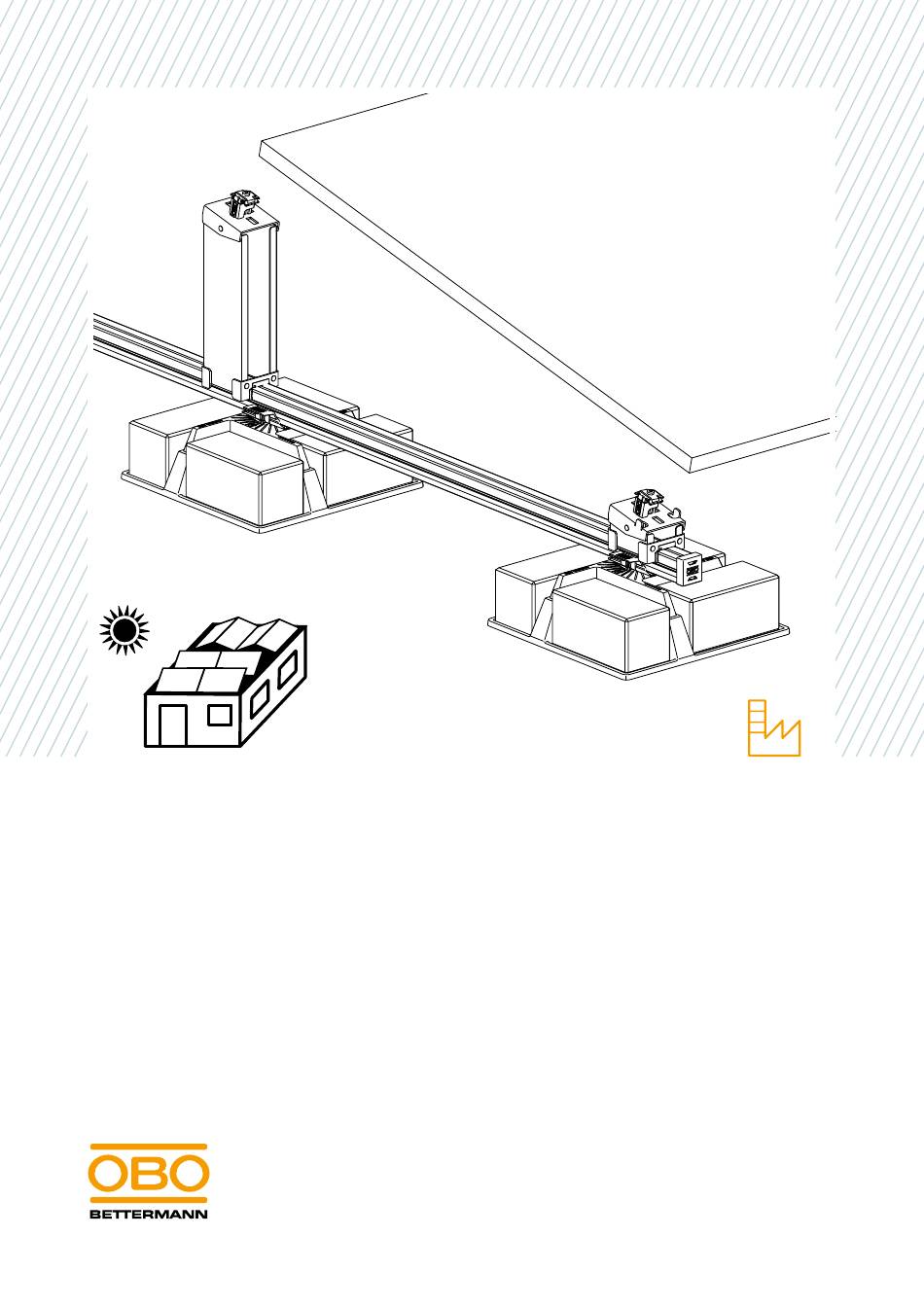

- Seite 1 Montageanleitung Photovoltaik-Montagesysteme Magic PV Flat Pro für Flachdächer...
- Seite 2 Photovoltaik-Montagesysteme Magic PV Flat Pro für Flachdächer Montageanleitung © 2024 OBO Bettermann Holding GmbH & Co. KG...
-
Seite 3: Inhaltsverzeichnis
6.12 System in Potentialausgleich und/oder Blitzschutzanlage einbinden 35 6.13 Trägerprofile längs verbinden 6.14 Trägerprofile quer verbinden 6.15 Leitungsführung unterhalb der PV-Module 6.15.1 Gitterrinne GRM mit UniBase 6 montieren 6.15.2 Gitterrinne GRM mit UniBase Glue montieren System warten Photovoltaik-Montagesysteme Magic PV Flat Pro für Flachdächer DE | 3... - Seite 4 Inhaltsverzeichnis System demontieren 8.1 Kurze und lange Stütze demontieren System entsorgen 10 Technische Daten 4 | DE OBO Bettermann...
-
Seite 5: Über Diese Anleitung
Sachschäden am Produkt oder an der Umgebung die Folge sein. Hinweis! Kennzeichnet wichtige Hinweise und Hilfestellungen. Zugrundeliegende Normen und Verordnungen – DIN EN 62305 (VDE 0185-305) – DIN VDE 0100-712 – DIN EN 61643-32 Photovoltaik-Montagesysteme Magic PV Flat Pro für Flachdächer... -
Seite 6: Mitgeltende Dokumente
– Die Konformitätserklärungen sind unter www.obo.de an den Produk- ten verknüpft. Bestimmungsgemäße Verwendung Die Photovoltaik-Montagesysteme Magic PV Flat Pro für Flachdächer dienen der Montage von Photovoltaik-Modulen mit einer Höhe von 30-50 mm auf Flachdächern mit Bitumenabdichtung oder Abdichtung mit Kunststoffbahnen. Die Dachneigung muss < 3° betragen. Bei Dächern mit einer Dachneigung >... -
Seite 7: Persönliche Schutzausrüstung
Liste der zu verwendenden Werkzeuge: – Gliedermaßstab/Maßband – Schlagschnur/Kreide – Trennschleifer – Akkuschrauber (Torx 30/40) – Drehmomentschlüssel (SW 13) – Schraubendreher (Torx 30/40) – Aufschweißbrenner oder Heißluftfön bzw. Schweißautomat (abhängig ob Bitumen- und Kunststoffdachhaut) – Andruckrolle Photovoltaik-Montagesysteme Magic PV Flat Pro für Flachdächer... -
Seite 8: Systemübersicht
Systemübersicht Systemübersicht Die Photovoltaik-Montagesysyteme Magic (PV-Montagesysteme) PV Flat Pro für Flachdächer bestehen aus: – Universal-Standfüßen UniBase 10 (nicht ausgasend, UV-resistent) zum Beschweren mit handelsüblichen Pflastersteinen mit einer Kan- tenhöhe von 10 cm – Kurzen und langen Stützen – Trägerprofilen aus Aluminium –... - Seite 9 UniBase 6 wird mit handelsüblichen Pflastersteinen mit einer Kantenhö- he von 6 cm beschwert. Der UniBase Glue wird mit einer Manschette aus Bitumen oder Kunststofffolie aufgeschweißt. Die Standfüße haben jeweils eine Aufnahme für einen Adapter, um die Gitterrinnen GRM zu montieren. Photovoltaik-Montagesysteme Magic PV Flat Pro für Flachdächer...
- Seite 10 Systemübersicht ß ´ ß ´ Abb. 3: Systemübersicht Magic PV Flat Pro 10 | DE...
-
Seite 11: Funktion
Montagesystem, Aufnahme von Pflastersteine Adapter mit Trägerprofil 10x20x10 cm, ≥ 4 kg (gemäß EN 1338) Adapter Trägerprofil UniBase TMP Verbindung zwischen Standfuß für Universal-Standfuß UniBase und Trägerprofil Tab. 1: Systemübersicht Magic PV Flat Pro Photovoltaik-Montagesysteme Magic PV Flat Pro für Flachdächer... - Seite 12 Systemübersicht Zubehör Abb. 4: Systemzubhör Bezeichnung Funktion Manschette UniBase Glue Bit Fixierung UniBase Glue (Bitumen oder UniBase Glue FPO Kunststoff) Bautenschutzmatte UniBase BSM AL/ Rutschfeste Unterlage für Standfuß UniBase BSM UniBase 6/ UniBase 10 Demontagewerk- nicht separat zu Lösen der kurzen und langen Stützen zeug bestellen, liegt den vom Trägerprofil...
-
Seite 13: System Montieren
Trägerprofile in einer Flucht montieren zu können. Bei größeren Höhenunterschieden dürfen die Trägerprofile aus Stabili- tätsgründen nicht durchgehend montiert werden sondern müssen ge- trennt werden. Es muss dann ein weiteres, separates Montagesystem montiert werden. DE | 13 Photovoltaik-Montagesysteme Magic PV Flat Pro für Flachdächer... -
Seite 14: Adapter Für Trägerprofil Einsetzen
2. Bautenschutzmatten unter die Standfüße legen. Adapter für Trägerprofil einsetzen UniBase TMP Abb. 6: Adapter einsetzen 1. Adapter UniBase TMP in die Aufnahme des Standfußes UniBase ein- rasten. 2. Adapter bei allen weiteren Standfüßen einrasten. 14 | DE OBO Bettermann... -
Seite 15: Trägerprofil Ablängen
Anzahl und Längen der Trägerprofile werden durch den Dachbelegungs- plan vom Planer/Statiker und/oder der Planungsapp OBO Construct vorgegeben Trägerprofile müssen gegebenenfalls abgelängt werden. Abb. 7: Trägerprofil ablängen 1. Trägerprofil mit Trennschleifer auf vorgegebene Länge ablängen. 2. Schnittkanten entgraten DE | 15 Photovoltaik-Montagesysteme Magic PV Flat Pro für Flachdächer... -
Seite 16: Trägerprofil Einsetzen
1. Trägerprofil leicht schräg in die Aufnahme des Adapters einführen und horizontal in die notwendige Position schieben. 2. Trägerprofil in Adapter einrasten. 3. Alle weiteren Trägerprofile einsetzen. 4. Trägerprofile an Stoßstellen mit Längsverbinder verbinden (siehe Kapitel „6.13 Trägerprofile längs verbinden“ auf Seite 37. 16 | DE OBO Bettermann... - Seite 17 Sicherung des Montagesystems laut Planung notwendig ist. BS BKS KB Abb. 9: Trägerprofil mit Schrauben sichern 5. Falls notwendig, Trägerprofil zusätzlich mit Bohrschrauben BS BKS KB beidseitig am Adapter verschrauben. DE | 17 Photovoltaik-Montagesysteme Magic PV Flat Pro für Flachdächer...
-
Seite 18: Standfuß Beschweren
Stelle nicht aus, muss ein weiterer UniBase-Standfuß daneben montiert werden. 1. Falls notwendig, die Unterkonstruktion aus Standfüßen und Träger- profilen vor dem Beschweren erneut genau ausrichten. Abb. 10: Standfuß beschweren 2. Alle Standfüße mit bis zu 4 Pflastersteinen beschweren. 18 | DE OBO Bettermann... -
Seite 19: Schutzkappe Montieren
Schutzkappe montieren Zum Schutz vor Verletzungen und Eindringen von Schmutz werden die Trägerprofilenden mit Schutzkappen verschlossen. Abb. 11: Schutzkappe montieren 1. Schutzkappe auf beide Enden des Trägerprofils aufsetzen und andrücken. DE | 19 Photovoltaik-Montagesysteme Magic PV Flat Pro für Flachdächer... -
Seite 20: Kurze Und Lange Stütze Einsetzen
Seite 22. Abb. 12: Stützen einsetzen 1. Kurze und lange Stützen mit der kürzeren Seite ( ) in das Träger- profil einhaken. 2. Stützen in Trägerprofil einrasten. 3. Alle weiteren Stützen in die Trägerprofile einrasten. 20 | DE OBO Bettermann... -
Seite 21: Pv-Modul Auflegen
PV-Modul bei seitlicher Befestigung auflegen Abb. 13: PV-Modul bei seilticher Befestigung auflegen 1. Bei seitlicher Befestigung das PV-Modul so auflegen, dass im ent- sprechenden Langloch der Stützen noch eine Klemme platziert werden kann. DE | 21 Photovoltaik-Montagesysteme Magic PV Flat Pro für Flachdächer... -
Seite 22: Pv-Modul Bei Befestigung Oben/Unten Auflegen
Langloch der Stützen noch eine Klemme platziert werden kann. 6.7.1 Neigungswinkel der Stützen anpassen Abb. 15: Neigungswinkel der Stützen anpassen 1. Falls notwendig den Neigungswinkel der Auflagefläche der kurzen und langen Stützen anpassen, damit das PV-Modul plan aufliegt. 22 | DE OBO Bettermann... -
Seite 23: Pv-Modul Mit Universalklemmen Befestigen
PV-Modul mit Endklemmen seitlich befestigen Abb. 16: Universalklemmen in Langlöcher einsetzen 1. Universalklemmen in waagerechte Langlöcher der kurzen und langen Stütze einsetzen. Die Aufschrift „OBO“ zeigt zur Modulunterkante. 90° Abb. 17: Universalklemmen manuell drehen DE | 23 Photovoltaik-Montagesysteme Magic PV Flat Pro für Flachdächer... -
Seite 24: Pv-Module Mit Mittelklemmen Befestigen
Universalklemmen als Endklemmen befestigen. 6.8.2 PV-Module mit Mittelklemmen befestigen Abb. 19: Universalklemmen in Langlöcher einsetzen 1. Universalklemmen als Mittelklemmen in die waagerechten Langlö- cher der mittleren Stützen stecken. Die Aufschrift „OBO“ zeigt zur Modul-Ober- oder Unterkante. 24 | DE OBO Bettermann... - Seite 25 PV-Module an den Stützen zu befestigen (max. Anzugsdrehmoment des Modulherstellers beachten). 4. Weitere PV-Module auflegen und mit Universalklemmen als Mittel- klemmen befestigen oder am Ende der Modulreihe die Module mit Universalklemmen als Endklemmen befestigen. DE | 25 Photovoltaik-Montagesysteme Magic PV Flat Pro für Flachdächer...
-
Seite 26: Pv-Modul Mit Endklemmen Oben Und Unten Befestigen
2. Universalklemmen um 90° in den Langlöchern drehen 3. Schrauben der Universalklemmen mit 6 Nm anziehen , um das PV-Modul an den Stützen zu befestigen (max. Anzugsdrehmoment des Modulherstellers beachten). 4. Weitere PV-Module auflegen und mit Universalklemmen befestigen. 26 | DE OBO Bettermann... -
Seite 27: Pv-Modul Mit End-/Zwischenklemmen Mit Feder Befestigen
1. Gleitmuttern der Endklemmen in Langlöcher einsetzen (Lange Stütze = waagerechtes Langloch, kurze Stütze = oberes senkrechtes Lang- loch). Abb. 25: PV-Modul an Endklemmen schieben 2. PV-Modul an die Endklemmen schieben. DE | 27 Photovoltaik-Montagesysteme Magic PV Flat Pro für Flachdächer... - Seite 28 System montieren Abb. 26: Gleitmutter verkanten 3. Schraube mit Feder leicht nach unten drücken und drehen, bis die Gleitmutter sich verkantet. Abb. 27: Schrauben der Endklemmen anziehen 4. Schrauben mit 12 Nm anziehen. 28 | DE OBO Bettermann...
-
Seite 29: Pv-Module Mit Zwischenklemmen Mit Feder Befestigen
Abb. 29: PV-Module an Zwischenklemmen schieben 2. PV-Module rechts und links an die Zwischenklemmen schieben. Abb. 30: Gleitmutter verkanten 3. Schraube mit Feder leicht nach unten drücken und drehen, bis die Gleitmutter sich verkantet. DE | 29 Photovoltaik-Montagesysteme Magic PV Flat Pro für Flachdächer... - Seite 30 System montieren Abb. 31: Schrauben der Zwischenklemmen anziehen 4. Schrauben mit 12 Nm anziehen. 30 | DE OBO Bettermann...
-
Seite 31: Pv-Modul Mit Endklemmen Mit Feder Oben Und Unten Befestigen
Abb. 33: PV-Modul an Endklemmen schieben 2. PV-Modul oben und unten an Endklemmen schieben. Abb. 34: Gleitmutter verkanten 3. Schraube mit Feder leicht nach unten drücken und drehen, bis die Gleitmutter sich verkantet. DE | 31 Photovoltaik-Montagesysteme Magic PV Flat Pro für Flachdächer... -
Seite 32: Pv-Modul Auswechseln
Feder befestigt, werden die Schrauben der Klemmen auf die gleiche Weise gelöst und das PV-Modul entsprechend abgenommen. 6.10.1 Wechsel bei Befestigung seitlich und mittig TX30 Abb. 36: PV-Modul auswechseln, Befestigung seitlich und mittig 1. Schrauben der Universal-Mittel- und Endklemmen leicht lösen. 32 | DE OBO Bettermann... -
Seite 33: Wechsel Bei Befestigung Oben Und Unten
Abb. 37: PV-Modul auswechseln, Befestigung oben und unten 1. Schrauben der Universalklemmen leicht lösen. 2. PV-Modul zum Wechseln seitlich rausschieben. 3. Neues PV-Modul seitlich einschieben. 4. Universalklemmen mit vorgegebenem Anzugsdrehmoment befestigen. DE | 33 Photovoltaik-Montagesysteme Magic PV Flat Pro für Flachdächer... -
Seite 34: Windschutzblech Montieren
Windschutzblech einklemmen 1. Windschutzblech hinter die Laschen an der Rückseite der langen Stützen klemmen. Abb. 39: Windschutzblech anschrauben 2. Windschutzblech mit Schrauben FKS 6x25 an lange Stützen schrau- ben (6 Nm), hierfür die vorgebohrten Befestigungslöcher nutzen. 34 | DE OBO Bettermann... -
Seite 35: System In Potentialausgleich Und/Oder Blitzschutzanlage Einbinden
Universal-Erdungsklemme abgekratzt werden, damit ein niederohmi- ger Kontakt zwischen Trägerprofil und Erdungsklemme gewährleistet ist. 249 PV10 6-50V2A Abb. 40: Universal-Erdungsklemme in Trägerprofil einsetzen 2. Hammerkopfschraube der Universal-Erdungsklemme in Trägerprofil einsetzen. DE | 35 Photovoltaik-Montagesysteme Magic PV Flat Pro für Flachdächer... - Seite 36 Darauf achten, dass der Hammerkopf im Trägerprofil fest verkantet ist. 13 mm 15 Nm Abb. 42: Leiter in Universal-Erdungsklemme montieren 4. Rundleiter und/oder Potentialausgleichsleiter einlegen. 5. Mutter der Klemme mit 15 Nm anziehen. 36 | DE OBO Bettermann...
-
Seite 37: Trägerprofile Längs Verbinden
2. Variables Stück des Längsverbinders in Trägerprofile einhaken 3. Schrauben an Längsverbinder mit 6 Nm anziehen Hinweis! Alternativ können die Trägerprofile auch in den Längsverbinder einge- schoben werden und die Schrauben dann angezogen werden. DE | 37 Photovoltaik-Montagesysteme Magic PV Flat Pro für Flachdächer... -
Seite 38: Trägerprofile Quer Verbinden
KV 45 DD Abb. 44: Kreuzverbinder einsetzen 1. Kreuzverbinder mit Gleitmutter in unteres Trägerprofil einsetzen. 2. Kreuzverbinder in quer liegendes Trägerprofil einhaken. TX40 Abb. 45: Kreuzverbinder anschrauben 3. Schrauben an Kreuzverbindern mit 6 Nm anziehen. 38 | DE OBO Bettermann... -
Seite 39: Leitungsführung Unterhalb Der Pv-Module
Seite 13). Hinweis! Die Pfeile auf den Standfüßen zeigen die Laufrichtung der Trägerprofile 165 MBG HGRM Abb. 46: Gitterrinne auf UniBase 6 befestigen 6. Gitterrinne auf Standfüße auflegen DE | 39 Photovoltaik-Montagesysteme Magic PV Flat Pro für Flachdächer... - Seite 40 Stelle nicht aus, muss ein weiterer UniBase-Standfuß daneben montiert werden. Abb. 47: Standfuß beschweren 9. Alle Standfüße mit bis zu 4 Pflastersteinen beschweren (der Umfang der Beschwerung wird durch die Planung der App OBO Construct oder des Planers/Statikers vorgegeben). 40 | DE OBO Bettermann...
-
Seite 41: Gitterrinne Grm Mit Unibase Glue Montieren
Verarbeitungsgeschwindigkeit protokol- liert werden. Untergrund vorbereiten 1. Untergrund besenrein reinigen. 2. Falls notwendig, Kunststofffolien mit entsprechendem Reiniger reinigen, um haftvermindernde Stoffe zu entfernen. 3. Falls notwendig, Untergrund schleifen. DE | 41 Photovoltaik-Montagesysteme Magic PV Flat Pro für Flachdächer... -
Seite 42: Manschette Anbringen
(Standardstützabstände Gitterrinnen 1 - 1,5 m). Typ XXX UniBase Glue Abb. 48: Manschette auflegen 2. Manschette um Standfuß legen. ≤ Abb. 49: UniBase Glue mit Manschetten ausrichten 3. Standfüße mit Hilfe der Auskerbungen in der Manschette ausrichten. 42 | DE OBO Bettermann... - Seite 43 6. Gesamte Strecke des Kabeltragsystems verlegen und ausrichten. Hinweis! Um eine genaue Ausrichtung des Kabeltragsystems zu gewährleisten, darf mit dem Anschweißen der Manschetten erst begonnen werden, wenn die gesamte Strecke verlegt und ausgerichtet ist. DE | 43 Photovoltaik-Montagesysteme Magic PV Flat Pro für Flachdächer...
- Seite 44 System montieren 64 mm 64 mm Abb. 51: Manschette anschweißen 7. Unterseite der Manschette beidseitig parallel zur Gitterrinne auf einer Breite von 64 mm vollflächig anschmelzen und mit einer Andruckrolle andrücken. 8. Alle weiteren Manschetten anschweißen. 44 | DE OBO Bettermann...
-
Seite 45: System Warten
Um die Stütze vom Trägerprofil zu lösen, muss das Demontagewerk- zeug benutzt werden, dass den Trägerprofilen beiliegt. Abb. 52: Demontagewerkzeug ansetzen 1. Demontagewerkzeug auseinanderziehen und an den Federn der Stütze ansetzen. DE | 45 Photovoltaik-Montagesysteme Magic PV Flat Pro für Flachdächer... -
Seite 46: Technische Daten
40 x 45 x 4700 Aluminium 5900410 Schrägdachsystem Trägerprofil, für Flach-/ TP 45/4700 ALU S 40 x 45 x 4700 Aluminium, 5900412 Schrägdachsystem schwarz Universal-Standfuß, UniBase Glue Ø 314 x 79 Acrylnitril-Styrol- 5403395 Kleben Acrylat (ASA) 46 | DE OBO Bettermann... - Seite 47 444 x 444 Bitumen 5403410 Kunststoff-Manschette UniBase Glue FPO 444 x 444 Flexible Polyolefi- 5403412 ne (FPO) Demontagewerkzeug nicht separat zu bestellen, liegt den Trägerprofilen bei Tab. 3: Technische Daten DE | 47 Photovoltaik-Montagesysteme Magic PV Flat Pro für Flachdächer...
