OBO Bettermann Magic PV Pitch Montageanleitung

Photovoltaik-montagesysteme
Vorschau ausblenden
Inhaltsverzeichnis

Quicklinks

Diese Anleitung herunterladen
Montageanleitung
Photovoltaik-Montagesysteme Magic PV Pitch
Inhaltsverzeichnis
loading

Verwandte Anleitungen für OBO Bettermann Magic PV Pitch

Inhaltszusammenfassung für OBO Bettermann Magic PV Pitch

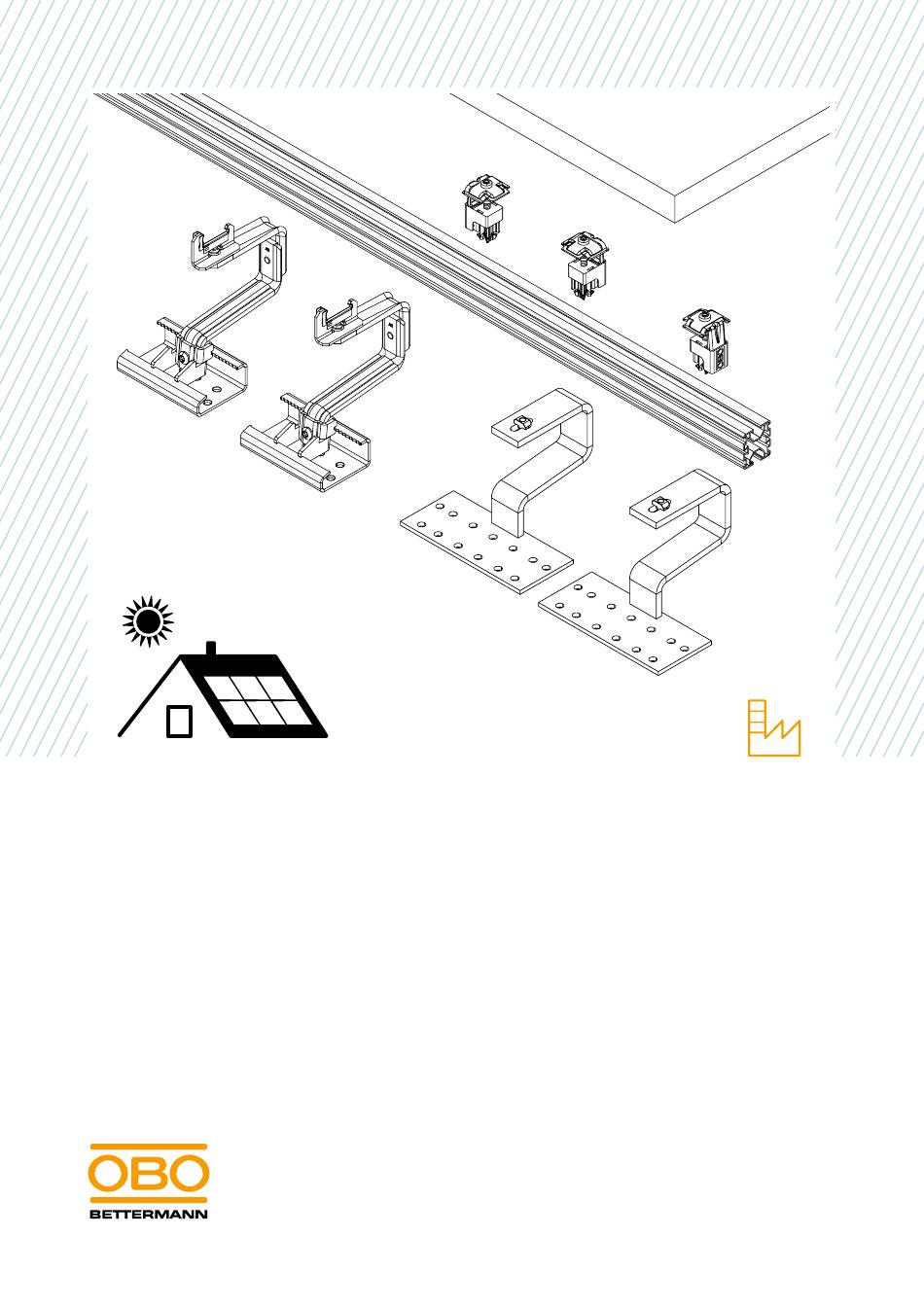

  • Seite 1 Montageanleitung Photovoltaik-Montagesysteme Magic PV Pitch...
  • Seite 2 PV-Montagesysteme Magic PV Pitch Montageanleitung © 2025 OBO Bettermann Holding GmbH & Co. KG...

  • Seite 3: Inhaltsverzeichnis

    6.8 PV-Module an Aufdachmodulhalter von Lehmann befestigen 6.9 Schutzkappe montieren 6.10 System in Potentialausgleich und/oder Blitzschutzanlage einbinden 6.11 Trägerprofile längs verbinden 6.12 Trägerprofile quer verbinden System warten System demontieren 8.1 Trägerprofil demontieren System entsorgen 10 Technische Daten DE | 3 Montageanleitung PV-Montagesysteme Magic PV Pitch...
  • Seite 4 4 | DE OBO Bettermann...

  • Seite 5: Über Diese Anleitung

    Sachschäden am Produkt oder an der Umgebung die Folge sein. Hinweis! Kennzeichnet wichtige Hinweise und Hilfestellungen. Zugrundeliegende Normen und Verordnungen – VDI 6012 – DIN EN 62305 (VDE 0185-305) – DIN VDE 0100-712 – DIN EN 61643-32 DE | 5 Montageanleitung PV-Montagesysteme Magic PV Pitch...

  • Seite 6: Mitgeltende Dokumente

    – Die Konformitätserklärungen sind unter www.obo.de an den Produk- ten verknüpft. Bestimmungsgemäße Verwendung Die Photovoltaik-Montagesysteme Magic PV Pitch für Schrägdächer dienen der Montage von Photovoltaik-Modulen mit einer Höhe von 30-50 mm auf Ziegeldächern mit einem Neigungswinkel von 10° - 70°. Die Trägerprofile für die PV-Module dürfen maximal bis zu einer Länge von...

  • Seite 7: Persönliche Schutzausrüstung

    Auffangschutz benutzen Benötigte Werkzeuge Liste der zu verwendenden Werkzeuge: – Gliedermaßstab – Bleistift – Winkelschleifer oder Ziegel- und Rinnenträgerfräse – Akkuschrauber (Torx 30/40) – Drehmomentschlüssel (Torx 30/40) – Schraubendreher (Torx 30/40) – Hammer DE | 7 Montageanleitung PV-Montagesysteme Magic PV Pitch...

  • Seite 8: Systemübersicht

    Schraube und Hammermutter befestigt. Die PV-Module liegen auf den Trägerprofilen auf und werden mit Universalklemmen angeklemmt, die auf der Außenseite als Endklemmen und zwischen 2 Modulen als Mittelklemmen eingesetzt werden können. ´ ß Abb. 1: Systemübersicht 8 | DE OBO Bettermann...
  • Seite 9 Firma Lehmann ß Unterlegplatte UP HD Ausgleich von Dachhakentoleranzen ´ Dachhaken schwer DHS A2 Befestigung an Dachsparren/Konterlat- tung, Aufnahme von Trägerprofil, Einsatz bei hohen Wind- und Schnee- lasten Tab. 1: Systemübersicht DE | 9 Montageanleitung PV-Montagesysteme Magic PV Pitch...
  • Seite 10 Systemübersicht Abb. 2: Systemaufbau Seitenansicht universeller Dachhaken Abb. 3: Systemaufbau Seitenansicht schwerer Dachhaken Bauteil Universalklemme PV-Modul Trägerprofil Dachhaken Dachsparren Dachlattung Dachziegel Unterlegplatte Tab. 2: Übersicht Dachaufbau 10 | DE OBO Bettermann...

  • Seite 11: Montage

    Montagepunkte für die Dachhaken mit den Abständen der Sparren übereinstimmen. Montage vorbereiten 1. Montagepunkte der Dachhaken entsprechend des Dachbelegungs- plans identifizieren. Abb. 4: Dachziegel abnehmen 2. Dachziegel an den entsprechenden Stellen abnehmen oder verschie- ben. DE | 11 Montageanleitung PV-Montagesysteme Magic PV Pitch...
  • Seite 12 Montage Abb. 5: Dachhaken positionieren (Beispielgrafik universeller Dachhaken) 3. Dachhaken lose positionieren. 12 | DE OBO Bettermann...

  • Seite 13: Universellen Dachhaken Montieren

    Der Dachhaken wird in 2 Teilen geliefert und muss vor der Dachmontage zusammengesetzt werden. TX40 Abb. 6: Universellen Dachhaken zusammensetzen 1. Schraube am Dachhakenoberteil leicht lösen 2. Dachhakenoberteil in Dachhakenunterteil einsetzen 3. Schraube am Dachhakenoberteil anziehen DE | 13 Montageanleitung PV-Montagesysteme Magic PV Pitch...

  • Seite 14: Universellen Dachhaken In Höhe, Tiefe Oder Seitlich Einstellen

    Universellen Dachhaken einstellen Höhenverstellung Anzugsdrehmoment in Nm Höheneinstellung, seitliche Einstellung 25 Nm Höheneinstellung 20 Nm Tiefeneinstellung 20 Nm 1. Entsprechende Schraube lösen. 2. Dachaken in der Höhe, Tiefe oder seitlich einstellen. 3. Schraube anziehen, Anzugsdrehmoment siehe Tabelle. 14 | DE OBO Bettermann...

  • Seite 15: Universellen Dachhaken Mit Unterlegplatten In Der Höhe Anpassen

    2 mm Abb. 8: Unterlegplatte teilen oder umklappen 1. Unterlegplatte an Sollbruchstelle teilen oder umklappen 2. Falls notwendig stapeln Abb. 9: Unterlegplatte unter universellen Dachhaken positionieren 3. Unterlegplatte unter universellen Dachhaken positionieren. DE | 15 Montageanleitung PV-Montagesysteme Magic PV Pitch...

  • Seite 16: Universellen Dachhaken Anschrauben

    Gefahr von losen Dachhhaken! Werden Unterlegplatten montiert, können sich die Dachhaken bei nicht ausreichender Befestigung lösen. Um einen festen Halt von Dachhaken und Unterlegplatten zu gewährleisten, muss die Länge der Tellerkopf- schrauben im Sparren mindestens 70 mm betragen.werden. 16 | DE OBO Bettermann...
  • Seite 17 2 m m ≥ x + Abb. 11: Aussparung anzeichnen 1. Ziegel zum Aussparen anzeichnen. Abb. 12: Ziegel aussparen 2. Ziegel mit Winkelschleifer oder Ziegel- und Rinnenträgerfräse aus- sparen. DE | 17 Montageanleitung PV-Montagesysteme Magic PV Pitch...
  • Seite 18 3. Dachhaken verstellen, um ihn auf Sparren schrauben zu können. ≥ 1x TKS ≥ 1x TKS TX40 Abb. 14: Dachhaken anschrauben 4. Dachhaken mit mindestens 1 Tellerkopfschraube pro Bohrlochreihe anschrauben, siehe Vorgaben OBO Construct App. 18 | DE OBO Bettermann...
  • Seite 19 5. Dachhaken final einstellen, Mindestabstand von jeweils 5 mm zu den Ziegeln beachten. Abb. 16: Unterseite von aufliegendem Ziegel aussparen 6. Je nach Ziegelart falls notwendig auch die Unterseite des aufliegen- den Ziegels aussparen. DE | 19 Montageanleitung PV-Montagesysteme Magic PV Pitch...
  • Seite 20 Montage 7. Alle weiteren notwendigen Dachhaken ausrichten und montieren. Abb. 17: Ziegel aufdecken 8. Ziegel wieder aufdecken. 20 | DE OBO Bettermann...

  • Seite 21: Trägerprofil An Universellen Dachhaken Montieren

    Abb. 18: Trägerprofile montieren 1. Trägerprofil leicht schräg in die Aufnahme des universellen Dachha- kens einführen und horizontal in die notwendige Position schieben. 2. Trägerprofil einrasten. 3. Alle weiteren Trägerprofile einsetzen. DE | 21 Montageanleitung PV-Montagesysteme Magic PV Pitch...

  • Seite 22: Schweren Dachhaken Montieren

    „Abb. 20: Unterlegplatte unter schweren Dachhaken positionieren“ positioniert und zusammen mit dem Dachhaken angeschraubt. 2 mm 2 mm 2 mm Abb. 19: Unterlegplatte unter schweren Dachhaken positionieren 1. Unterlegplatte an Sollbruchstelle teilen oder umklappen . Falls notwendig stapeln 22 | DE OBO Bettermann...

  • Seite 23: Schweren Dachhaken Anschrauben

    Werden Unterlegplatten montiert, können sich die Dachhaken bei nicht ausreichender Befestigung lösen. Um einen festen Halt von Dachhaken und Unterlegplatten zu gewährleisten, muss die Länge der Tellerkopf- schrauben im Sparren mindestens 70 mm betragen. DE | 23 Montageanleitung PV-Montagesysteme Magic PV Pitch...
  • Seite 24 Montage x m m x + 2 Abb. 22: Aussparung anzeichnen 1. Ziegel zum Aussparen anzeichnen. Abb. 23: Ziegel aussparen 2. Ziegel mit Winkelschleifer oder Ziegel- und Rinnenträgerfräse aus- sparen. 24 | DE OBO Bettermann...
  • Seite 25 3. Dachhaken auf Sparren positionieren, Mindestabstand von jeweils 5 mm zu den Ziegeln beachten. ≥ 1x TKS ≥ 1x TKS TX40 Abb. 25: Dachhaken anschrauben 4. Dachhaken mit mindestens 1 Tellerkopfschraube pro Bohrlochreihe anschrauben, siehe Vorgaben OBO Construct App. DE | 25 Montageanleitung PV-Montagesysteme Magic PV Pitch...
  • Seite 26 Abb. 26: Unterseite von aufliegendem Ziegel aussparen 5. Je nach Ziegelart falls notwendig auch die Unterseite des aufliegen- den Ziegels aussparen. 6. Alle weiteren notwendigen Dachhaken ausrichten und montieren. Abb. 27: Ziegel aufdecken 7. Ziegel wieder aufdecken. 26 | DE OBO Bettermann...

  • Seite 27: Trägerprofil An Schweren Dachhaken Montieren

    1. Schraube von unten durch das Langloch im Dachhaken stecken und Hammermutter von Oberseite Dachhaken locker aufschrauben 2. Vorgang an allen Dachhaken wiederholen. 3. Trägerprofil aufsetzen 4. Schraube mit 20 Nm anziehen, so dass sich die Hammermutter im Trägerprofil verkantet 3. DE | 27 Montageanleitung PV-Montagesysteme Magic PV Pitch...

  • Seite 28: Pv-Module Mit Universalklemmen Befestigen

    Universalklemmen als Mittelklemmen genutzt und je eine Universalklemme klemmt beide Module gleichzeitig an das Trägerprofil. 6.6.1 Universalklemme als Endklemme links montieren Abb. 29: Universalklemmen als Endklemme links einschieben 1. Universalklemmen von links in Trägerprofile schieben. Die Aufschrift „OBO“ zeigt nach Außen. 28 | DE OBO Bettermann...
  • Seite 29 Montage Abb. 30: PV-Modul auflegen 2. PV-Modul auf Trägerprofile legen und an Universalklemmen schie- ben. TX30 Abb. 31: Universalklemmen als Endklemme links anschrauben 3. Universalklemmen an Modul-Außenkante mit 6 Nm anschrauben. DE | 29 Montageanleitung PV-Montagesysteme Magic PV Pitch...

  • Seite 30: Universalklemme Als Mittelklemme Montieren

    1. Universalklemme von oben in die Schiene einsetzen, die Aufschrift „OBO“ zeigt zur Modul-Ober- oder Unterkante. TX30 Abb. 33: Universalklemmen als Mittelklemme anschrauben 2. PV-Modul an die Universalklemmen schieben. 3. Universalklemme zwischen den 2 Modulen mit 8 Nm anschrauben. 30 | DE OBO Bettermann...

  • Seite 31: Universalklemme Als Endklemme Rechts Montieren

    1. Universalklemmen von rechts in Trägerprofile schieben. Die Auf- schrift „OBO“ zeigt nach Außen. 2. Universalklemmen an PV-Modul schieben. TX30 Abb. 35: Universalklemmen als Endklemme rechts anschrauben 3. Universalklemmen an Modul-Außenkante mit 6 Nm anschrauben. DE | 31 Montageanleitung PV-Montagesysteme Magic PV Pitch...

  • Seite 32: Pv-Modul Wechseln

    4. Universalklemmen mit vorgegebenem Anzugsdrehmoment befesti- gen. Hinweis! Lässt sich das Modul nicht nach oben oder untern raus schieben, müs- sen die Universal-Endklemmen seitlich aus dem Trägerprofil entfernt werden, um das Modul abnehmen zu können. 32 | DE OBO Bettermann...

  • Seite 33: Pv-Module An Aufdachmodulhalter Von Lehmann Befestigen

    1. Schraube von unten durch Halteelement stecken. 2. Hammermutter von Oberseite des Halteelements locker auf Schrau- be drehen. 3. Trägerprofil aufsetzen und Schraube mit 20 Nm anziehen, so dass sich die Hammermutter im Trägerprofil verkantet. DE | 33 Montageanleitung PV-Montagesysteme Magic PV Pitch...

  • Seite 34: Schutzkappe Montieren

    Montage Schutzkappe montieren Zum Schutz vor Verletzungen und Eindringen von Schmutz werden die Trägerprofilenden mit Schutzkappen verschlossen. Abb. 38: Schutzkappe montieren 1. Schutzkappe auf alle Enden des Trägerprofils aufsetzen und andrü- cken. 34 | DE OBO Bettermann...

  • Seite 35: System In Potentialausgleich Und/Oder Blitzschutzanlage Einbinden

    1. Ist das Trägerprofil eloxiert, muss die Eloxierung im Bereich der Universal-Erdungsklemme abgekratzt werden, damit ein niederohmi- ger Kontakt zwischen Trägerprofil und Erdungsklemme gewährleistet ist. 249 PV10 6-50V2A Abb. 39: Universal-Erdungsklemme in Trägerprofil einsetzen 2. Hammerkopfschraube der Universal-Erdungsklemme in Trägerprofil einsetzen. DE | 35 Montageanleitung PV-Montagesysteme Magic PV Pitch...
  • Seite 36 Darauf achten, dass der Hammerkopf im Trägerprofil fest verkantet ist. 13 mm 15 Nm Abb. 41: Leiter in Universal-Erdungsklemme montieren 4. Rundleiter und/oder Potentialausgleichsleiter einlegen. 5. Mutter der Klemme mit 15 Nm anziehen. 36 | DE OBO Bettermann...

  • Seite 37: Trägerprofile Längs Verbinden

    2. Variables Stück des Längsverbinders in Trägerprofile einhaken 3. Schrauben an Längsverbinder mit 6 Nm anziehen Hinweis! Alternativ können die Trägerprofile auch in den Längsverbinder einge- schoben werden und die Schrauben dann angezogen werden. DE | 37 Montageanleitung PV-Montagesysteme Magic PV Pitch...

  • Seite 38: Trägerprofile Quer Verbinden

    KV 45 DD Abb. 43: Kreuzverbinder einsetzen 1. Kreuzverbinder mit Gleitmutter in unteres Trägerprofil einsetzen. 2. Kreuzverbinder in quer liegendes Trägerprofil einhaken. TX40 Abb. 44: Kreuzverbinder anschrauben 3. Schrauben an Kreuzverbindern mit 6 Nm anziehen. 38 | DE OBO Bettermann...

  • Seite 39: System Warten

    Abb. 45: Demontagewerkzeug an Feder ansetzen 1. Demontagewerkzeug an Feder von Profilhalterung ansetzen. 2. Demontagewerkzeug eindrücken. Abb. 46: Trägerprofil entnehmen 3. Demontagewerkzeug nach oben drehen , um die Stütze zu kippen und abzunehmen. DE | 39 Montageanleitung PV-Montagesysteme Magic PV Pitch...

  • Seite 40: System Entsorgen

    System entsorgen System entsorgen Örtliche Müllentsorgungsvorschriften beachten. – Metallteile: wie Altmetall/Elektroschrott – Kunststoffteile/Zubehör: wie Kunststoff – Verpackung: wie Hausmüll/wie Metall (je nach Verpackungsart) 40 | DE OBO Bettermann...

  • Seite 41: Technische Daten

    40 x 69 x 150 Stahl 5901210 Trägerprofil doubledip Kreuzverbinder für KV 45 DD 30 x 40 x 40 Stahl 5901250 Trägerprofil doubledip Demontagewerkzeug nicht separat zu bestellen, liegt den Trägerprofilen bei Tab. 3: Technische Daten DE | 41 Montageanleitung PV-Montagesysteme Magic PV Pitch...
  • Seite 42 OBO Bettermann Holding GmbH & Co. KG Postfach 1120 58694 Menden DEUTSCHLAND Technical Office Tel.: +49 2373 89 - 13 00 technical-office@obo.de www.obo-bettermann.com...
