OBO Bettermann Magic PV Montageanleitung
Pv-montagesysteme/pitch trapezdach/wellblechdach
Inhaltsverzeichnis
Inhaltsverzeichnis
Verwandte Anleitungen für OBO Bettermann Magic PV
Inhaltszusammenfassung für OBO Bettermann Magic PV

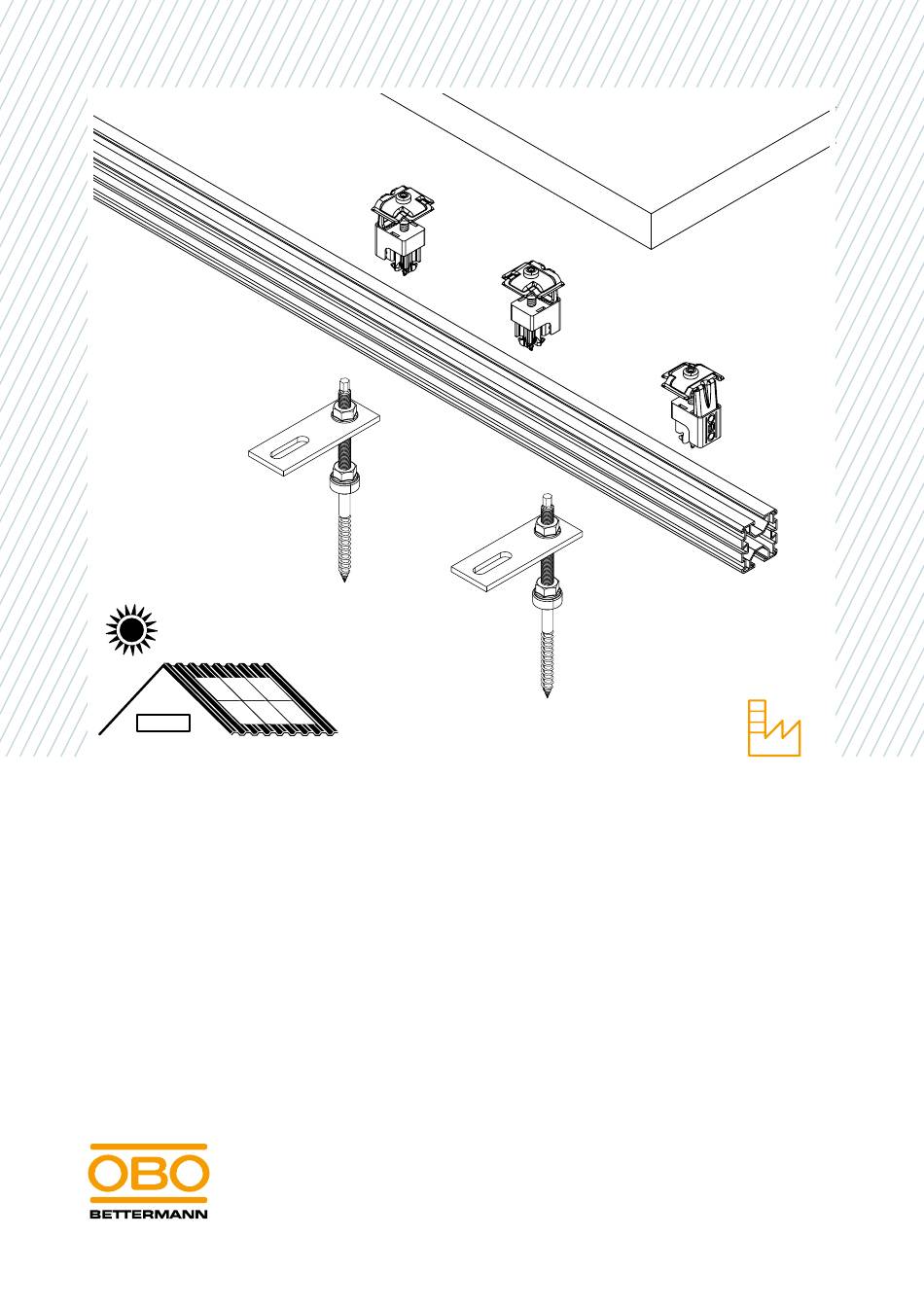

- Seite 1 Montageanleitung PV-Montagesysteme Magic PV Pitch Trapezdach/Wellblechdach...
- Seite 2 PV-Montagesysteme Magic PV Pitch Trapezdach/Wellblechdach Montageanleitung © 2025 OBO Bettermann Holding GmbH & Co. KG...
-
Seite 3: Inhaltsverzeichnis
6.3.3 Universalklemme als Endklemme rechts montieren 6.4 PV-Modul wechseln 6.5 Schutzkappe montieren 6.6 System in Potentialausgleich und/oder Blitzschutzanlage einbinden 6.7 Trägerprofile längs verbinden 6.7.1 Trägerprofile quer verbinden PV-Montagesystem warten PV-Montagesystem demontieren PV-Montagesystem entsorgen 10 Technische Daten DE | 3 Montageanleitung PV-Montagesysteme Magic PV Pitch Trapezdach... - Seite 4 4 | DE OBO Bettermann...
-
Seite 5: Über Diese Anleitung
ACHTUNG Art der Gefährdung! Bezeichnet eine gefährliche Situation. Wird der Warnhinweis nicht be- achtet, können Sachschäden am Produkt oder an der Umgebung die Folge sein. Hinweis! Kennzeichnet wichtige Hinweise und Hilfestellungen. DE | 5 Montageanleitung PV-Montagesysteme Magic PV Pitch Trapezdach/Wellblechdach... -
Seite 6: Darstellungskonventionen
Die Konformitätserklärungen sind unter www.obo.de an den Produkten verknüpft. Bestimmungsgemäße Verwendung Die Photovoltaik-Montagesysteme Magic PV Pitch für Trapez- und Wellblechdächer mit Holzunterkonstruktion dienen der Montage von Photovoltaik-Modulen. Sie sind geeignet für Dachneigungswinkel von 10° - 70° und Module mit einer Höhe von 30-50 mm. Die Trägerprofile für die PV-Module dürfen maximal bis zu einer Länge von 20 m mitein-... -
Seite 7: Sicherheit
– Schutzkleidung muss getragen werden, es besteht Verletzungsgefahr bei der Verarbeitung und Montage der Systemkomponenten. Persönliche Schutzausrüstung Liste der zu verwendenden persönlichen Schutzausrüstung: Handschutz benutzen Fußschutz benutzen Augenschutz benutzen Auffangschutz benutzen DE | 7 Montageanleitung PV-Montagesysteme Magic PV Pitch Trapezdach/Wellblechdach... -
Seite 8: Benötigte Werkzeuge
– Drehmomentschlüssel (Torx 30/40) – Schraubendreher (Torx 30/40) – Hammer Systemübersicht Die Photovoltaik-Montagesysyteme (PV-Montagesysteme) Magic PV Pitch für Trapez- und Wellblechdächer bestehen aus Stockschrauben- sets, Trägerprofilen aus Aluminium, Universalklemmen sowie Zubehör- teilen. Ein Stockschraubenset besteht aus der Stockschraube mit Kombimuttern und Unterlegscheiben sowie einer Adapterplatte. Die Trägerprofile werden mit Schrauben und Hammermuttern an den... - Seite 9 Aufnahme von Trägerprofil STSS 12x300 A2 Tab. 1: Systemübersicht Abb. 2: Systemaufbau Trapezdach Seitenansicht Bauteil Universalklemme PV-Modul Adapterplatte Stockschraube Stockschraube Trapez- oder Wellblechdach Unterkonstruktion Schraube mit Hammermutter Trägerprofil Tab. 2: Übersicht Dachaufbau Trapez/-Wellblechdach DE | 9 Montageanleitung PV-Montagesysteme Magic PV Pitch Trapezdach/Wellblechdach...
-
Seite 10: Pv-Montagesystem Montieren
Windturbulenzen. Um eine instabile Konstruktion zu vermei- den, mindestens alle laut Planung vorgesehenen Stockschraubensets montieren. Abb. 3: Montagepunkte für Stockschraubenset festlegen 1. Abstände x und y dem Dachbelegungsplans entnehmen und die Montagepunkte für die Stockschraubensets auf dem Dach festlegen. 10 | DE OBO Bettermann... - Seite 11 M10 = 7 mm M12 = 9 mm M10 ≥ 40 mm M10 = ∅ 7 mm M12 ≥ 45 mm M12 = ∅ 8,5 mm Abb. 5: Stockschraube eindrehen (richtig/falsch) DE | 11 Montageanleitung PV-Montagesysteme Magic PV Pitch Trapezdach/Wellblechdach...
- Seite 12 M10 = 15 mm M12 = 19 mm Abb. 6: Adapterplatte montieren 5. Adapterplatte einsetzen und Richtung Dachfirst ausrichten. 6. Kombimutter aufschrauben. Abb. 7: Höhe Adapterplatte anpassen 7. Falls notwendig, die Höhe der Adapterplatte anpassen. 8. Kombimuttern anziehen. 12 | DE OBO Bettermann...
-
Seite 13: Trägerprofil An Stockschrauben Montieren
Universalklemmen werden an den Außenkanten der äußeren PV-Module als Endklemmen genutzt. Bei 2 nebeneinander liegenden Modulen werden die Universalklemmen als Mittelklemmen genutzt und je eine Universalklemme klemmt beide Module gleichzeitig an das Trägerprofil. DE | 13 Montageanleitung PV-Montagesysteme Magic PV Pitch Trapezdach/Wellblechdach... -
Seite 14: Universalklemme Als Endklemme Links Montieren
Es gibt 2 Möglichkeiten, die Univseralklemme links ins Trägerprofil einzusetzen: Variante 1: Universalklemme links in Trägerprofil einschieben Abb. 10: Universalklemme als Endklemme links einschieben 1. Universalklemme von links in Trägerprofil einschieben. Die Aufschrift "OBO" zeigt nach außen. 14 | DE OBO Bettermann... - Seite 15 „OBO“ zeigt zur Modul-Ober- oder Unterkante 2. Universalklemme um 90° im Trägerprofil drehen . Die Aufschrift "OBO" zeigt nach außen. Abb. 12: PV-Modul auflegen 3. PV-Modul auf Trägerprofile auflegen und an Universalklemme schie- ben. DE | 15 Montageanleitung PV-Montagesysteme Magic PV Pitch Trapezdach/Wellblechdach...
-
Seite 16: Universalklemme Als Mittelklemme Montieren
Universalklemme als Endklemme links anschrauben 4. Universalklemme an Modulaußenkante mit 8 Nm anschrauben. 6.3.2 Universalklemme als Mittelklemme montieren Abb. 14: Universalklemme als Mittelklemme einsetzen 1. Universalklemme von oben in Trägerprofil einrasten, die Aufschrift „OBO“ zeigt zur Modul-Ober- oder Unterkante. 16 | DE OBO Bettermann... -
Seite 17: Universalklemme Als Endklemme Rechts Montieren
Es gibt 2 Möglichkeiten, die Univseralklemme rechts ins Trägerprofil einzusetzen: Variante 1: Universalklemme rechts in Trägerprofil einschieben Abb. 16: Universalklemme als Endklemme rechts einschieben 1. Universalklemme von rechts in Trägerprofil einschieben. Die Auf- schrift "OBO" zeigt nach außen. DE | 17 Montageanleitung PV-Montagesysteme Magic PV Pitch Trapezdach/Wellblechdach... - Seite 18 „OBO“ zeigt zur Modul-Ober- oder Unterkante 2. Universalklemme um 90° im Trägerprofil drehen . Die Aufschrift "OBO" zeigt nach außen. TX30 Abb. 18: Universalklemme als Endklemme rechts anschrauben 3. Universalklemme an Modulaußenkante mit 8 Nm anschrauben. 18 | DE OBO Bettermann...
-
Seite 19: Pv-Modul Wechseln
Universal-Endklemmen seitlich aus dem Trägerprofil entfernt werden, um das Modul abnehmen zu können. Schutzkappe montieren Abb. 20: Schutzkappe montieren 1. Schutzkappe auf die Enden des Trägerprofils aufsetzen und andrü- cken. DE | 19 Montageanleitung PV-Montagesysteme Magic PV Pitch Trapezdach/Wellblechdach... -
Seite 20: System In Potentialausgleich Und/Oder Blitzschutzanlage Einbinden
1. Ist das Trägerprofil eloxiert, muss die Eloxierung im Bereich der Universal-Erdungsklemme abgekratzt werden, damit ein niederohmi- ger Kontakt zwischen Trägerprofil und Erdungsklemme gewährleistet ist. 249 PV10 6-50V2A Abb. 21: Universal-Erdungsklemme in Trägerprofil einsetzen 2. Hammerkopfschraube der Universal-Erdungsklemme in Trägerprofil einsetzen. 20 | DE OBO Bettermann... - Seite 21 Darauf achten, dass der Hammerkopf im Trägerprofil fest verkantet ist. 13 mm 15 Nm Abb. 23: Leiter in Universal-Erdungsklemme montieren 4. Rundleiter und/oder Potentialausgleichsleiter einlegen. 5. Mutter der Klemme mit 15 Nm anziehen. DE | 21 Montageanleitung PV-Montagesysteme Magic PV Pitch Trapezdach/Wellblechdach...
-
Seite 22: Trägerprofile Längs Verbinden
2. Variables Stück des Längsverbinders in Trägerprofile einhaken 2. 3. Schrauben an Längsverbinder mit 6 Nm anziehen 3. Hinweis! Alternativ können die Trägerprofile auch in den Längsverbinder einge- schoben werden und die Schrauben dann angezogen werden. 22 | DE OBO Bettermann... -
Seite 23: Trägerprofile Quer Verbinden
Abb. 25: Kreuzverbinder einsetzen 1. Kreuzverbinder mit Gleitmutter in unteres Trägerprofil einsetzen. 2. Kreuzverbinder in quer liegendes Trägerprofil einhaken. TX40 Abb. 26: Kreuzverbinder anschrauben 3. Schrauben an Kreuzverbindern mit 6 Nm anziehen. DE | 23 Montageanleitung PV-Montagesysteme Magic PV Pitch Trapezdach/Wellblechdach... -
Seite 24: Pv-Montagesystem Warten
44 x 49 x 16 Polyethylen 5901720 schwarz Längsverbinder für LV 45 DD 40 x 69 x 150 Stahl 5901210 Trägerprofil doubledip Kreuzverbinder für KV 45 DD 30 x 40 x 40 Stahl 5901250 Trägerprofil doubledip 24 | DE OBO Bettermann... - Seite 25 Technische Daten DE | 25 Montageanleitung PV-Montagesysteme Magic PV Pitch Trapezdach/Wellblechdach...
