Inhaltszusammenfassung für JUNO JCK 741 R

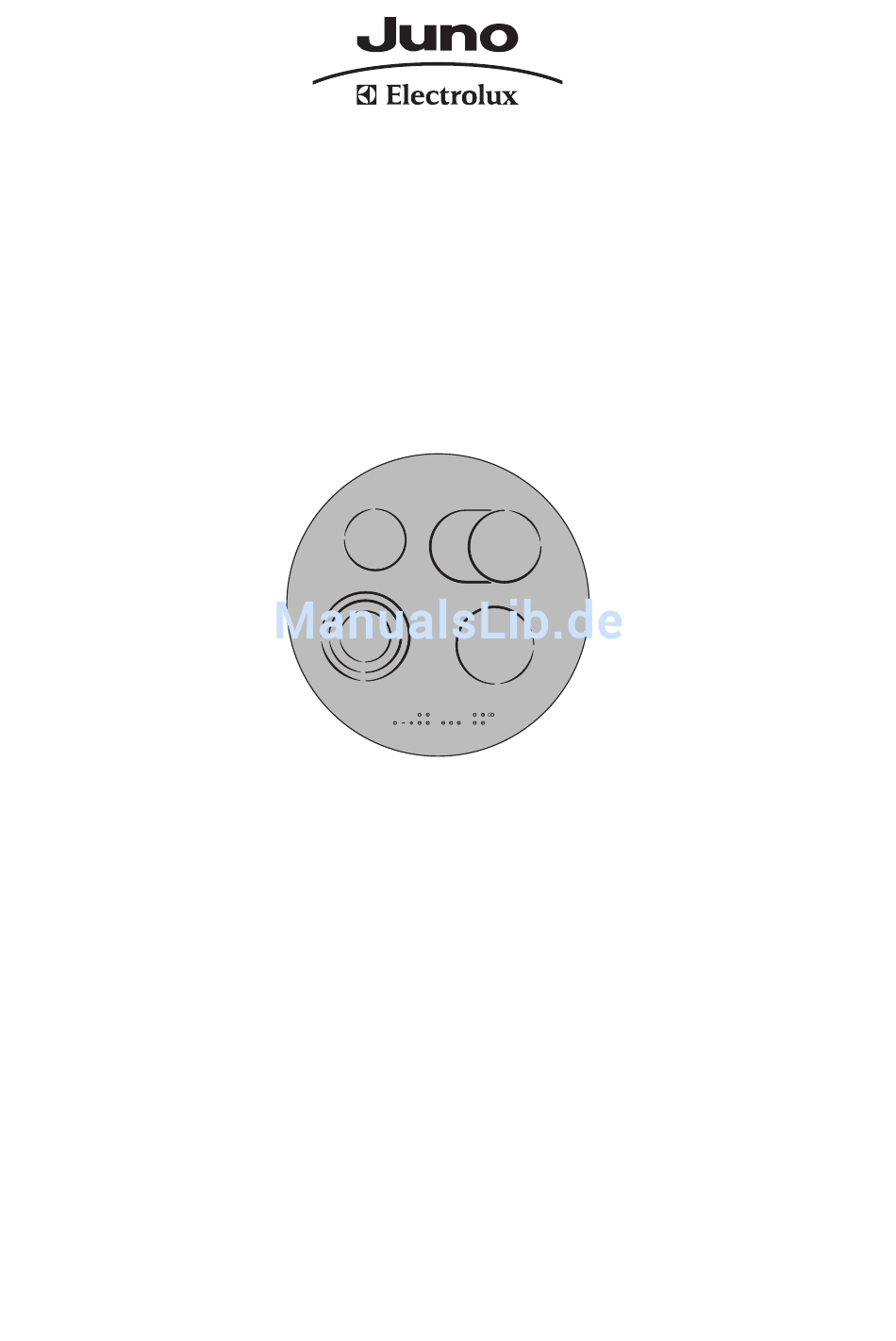

- Seite 1 Montage- und Gebrauchsanweisung JCK 741 R Glaskeramik-Kochfeld...
- Seite 2 Sehr geehrte Kundin, sehr geehrter Kunde, lesen Sie bitte diese Gebrauchsanweisung sorgfältig durch und bewahren Sie sie zum späteren Nachschlagen auf. Geben Sie diese Gebrauchsanweisung an eventuelle Nachbesitzer des Ge- rätes weiter. Folgende Symbole werden im Text verwendet: Sicherheitshinweise Warnung! Hinweise, die Ihrer persönlichen Sicherheit dienen. Achtung! Hinweise, die zur Vermeidung von Schäden am Gerät dienen.
-
Seite 3: Inhaltsverzeichnis
Inhalt Gebrauchsanweisung ........Sicherheitshinweise . -
Seite 4: Gebrauchsanweisung
Gebrauchsanweisung Sicherheitshinweise Beachten Sie bitte diese Hinweise, da sonst bei auftretenden Schäden der Garantieanspruch entfällt. Dieses Gerät entspricht den folgenden EG-Richtlinien: – 73/23/EWG vom 19.02.1973 Niederspannungs-Richtlinie – 89/336/EWG vom 03.05.1989 EMV-Richtlinie einschließlich Änderungs- Richtlinie 92/31/EWG – 93/68/EWG vom 22.07.1993 CE-Kennzeichnungs-Richtlinie Bestimmungsgemäße Verwendung •... -
Seite 5: Sicherheit Während Der Benutzung
Sicherheit während der Benutzung • Überhitzte Fette und Öle entzünden sich schnell. Kochvorgänge mit Fett oder Öl (z.B. Pommes frites) nicht unbeaufsichtigt lassen. • Am Gerät besteht beim unachtsamen Arbeiten Verbrennungsgefahr. • Aufkleber und Folien von der Glaskeramik entfernen. • Kabel von Elektrogeräten dürfen nicht an die heiße Geräteoberfläche bzw. heißes Kochgeschirr gelangen. -
Seite 6: Gerätebeschreibung
Gerätebeschreibung Ausstattung Kochfeld Einkreis-Kochzone Bräterzone 1200W 1400/2200W Dreikreis-Kochzone Einkreis-Kochzone 800/1600/2300W 1800W Bedienfeld Ausstattung Bedienfeld Kochzonenanzeigen Verriegelung Kochstufenwahl Timer-Funktion mit Kontrolllampe Anzeige Timer-Anzeige Äußerer/mittlerer Kreis Kontrolllampe Äußerer Kreis Ein/Aus Timer Bräterzone Ein/Aus Ein/Aus Kontrolllampen mit Kontrolllampe Dreikreis... -
Seite 7: Touch Control-Sensorfelder
Touch Control-Sensorfelder Das Gerät wird mit Touch Control-Sensorfeldern bedient. Funktionen wer- den durch Berühren der Sensorfelder gesteuert und von Anzeigen und akustischen Signalen bestätigt. Berührt werden die Sensorfelder von oben, ohne weitere Sensorfelder zu verdecken. Sensorfeld Funktion Ein / Aus Gerät ein- und ausschalten Einstellungen erhöhen Kochstufe/Zeit erhöhen... -
Seite 8: Bedienung Des Geräts
Bedienung des Geräts Gerät ein- und ausschalten Bedienfeld Anzeige Kontrolllampe Einschalten 2 Sekunden leuchtet berühren Ausschalten 1 Sekunde berühren / keine erlischt Nach dem Einschalten muss innerhalb von ca. 10 Sekunden eine Kochstufe oder eine Funktion eingestellt werden, sonst schaltet sich das Gerät auto- matisch aus. -
Seite 9: Äußere Heizkreise Ein- Und Ausschalten
Äußere Heizkreise ein- und ausschalten Durch Ein- oder Ausschalten der äußeren Heizkreise können die Heizflächen der Größe des Kochgeschirrs angepasst werden. Vor dem Einschalten eines äußeren Heizkreises muss jeweils der innere Heizkreis eingeschaltet sein. Dreikreis-Kochzone Sensorfeld Kontrolllampe Mittleren Heizkreis 1-2 Sekunden berühren Eine Kontrolllampe leuchtet einschalten Äußeren Heizkreis... -
Seite 10: Ankoch-Automatik Verwenden
Ankoch-Automatik verwenden Alle Kochzonen sind mit einer Ankoch-Automatik ausgestattet. Beim Ein- stellen einer Kochstufe mit , von ausgehend, schaltet die Kochzone für eine bestimmte Zeit auf die volle Leistung und schaltet dann automatisch auf die eingestellte Kochstufe zurück. Bedien- mögliche Koch- Anzeige feld stufen... -
Seite 11: Kindersicherung Verwenden
Kindersicherung verwenden Die Kindersicherung verhindert eine unerwünschte Benutzung des Geräts. Kindersicherung einschalten Schritt Bedienfeld Anzeige/Signal Gerät einschalten (keine Koch- stufe einstellen) berühren bis Signal ertönt Akustisches Signal berühren Gerät schaltet aus. Die Kindersicherung ist eingeschaltet. Kindersicherung überwinden Die Kindersicherung kann damit für einen einmaligen Kochvorgang ausge- schaltet werden;... -
Seite 12: Timer Verwenden
Timer verwenden Funktion Voraussetzung Ergebnis nach Ablauf der Zeit Abschaltautomatik bei einer eingestellten akustisches Signal Kochstufe blinkt Kochzone schaltet Kurzzeitmesser bei nicht verwendeten akustisches Signal Kochzonen blinkt Wird zusätzlich zu einem eingestellten Kurzzeitmesser an dieser Kochzone eine Kochstufe eingestellt, wird die Kochzone nach Ablauf der eingestellten Zeit ausgeschaltet. -
Seite 13: Zeit Einstellen
Zeit einstellen Schritt Bedienfeld Anzeige Kochzone auswäh- Kontrolllampe der ausgewählten Koch- zone blinkt oder berühren Minuten Nach einigen Sekunden blinkt die Kontrolllampe langsamer. Die Zeit ist eingestellt. Die Zeit läuft rückwärts ab. Timer-Funktion ausschalten Schritt Bedienfeld Anzeige Kochzone auswäh- Kontrolllampe der ausgewählten Koch- zone blinkt schneller Verbleibende Zeit wird angezeigt berühren... -
Seite 14: Akustisches Signal Ausschalten
Akustisches Signal ausschalten Schritt Bedienfeld Akustisches Signal berühren Akustische Quittierung. Akustisches Signal verstummt. Sicherheitsabschaltung Kochfeld • Wird nach dem Einschalten des Kochfeldes nicht innerhalb von ca. 10 Se- kunden bei einer Kochzone eine Kochstufe eingestellt, schaltet das Koch- feld automatisch ab. •... -
Seite 15: Tipps Zum Kochen Und Braten
Tipps zum Kochen und Braten Acrylamidhinweis Nach neuesten wissenschaftlichen Erkenntnissen kann eine intensive Bräu- nung der Lebensmittel, speziell bei stärkehaltigen Produkten, eine gesund- heitliche Gefährdung durch Acrylamid verursachen. Daher empfehlen wir, möglichst bei niedrigen Temperaturen zu garen und die Speisen nicht zu stark zu bräunen. -
Seite 16: Anwendungsbeispiele Zum Kochen
Anwendungsbeispiele zum Kochen Die Angaben in folgender Tabelle sind Richtgrößen. Koch- Gar- Geeignet für Dauer Hinweise/Tipps stufe vorgang Nachwärme, Aus-Stellung Warm- Warmhalten von gegarten nach Bedarf Abdecken halten Speisen Sauce hollandaise, Schmel- Zwischendurch Schmelzen von Butter, 5-25 Min. umrühren Schokolade, Gelatine Stocken Schaumomelett, Eierstich 10-40 Min. -
Seite 17: Reinigung Und Pflege
Reinigung und Pflege Vorsicht! Verbrennungsgefahr durch Restwärme. Achtung! Scharfe und scheuernde Reinigungsmittel beschädigen das Ge- rät. Mit Wasser und Spülmittel reinigen. Achtung! Rückstände von Reinigungsmitteln beschädigen das Gerät. Rückstände mit Wasser und Spülmittel entfernen. Gerät nach jedem Gebrauch reinigen 1. Gerät mit einem feuchten Tuch und ein wenig Spülmittel abwischen. 2. -
Seite 18: Was Tun, Wenn
Was tun, wenn … Problem Mögliche Ursache Abhilfe Die Kochzonen lassen sich Seit dem Einschalten des Gerät wieder einschalten. nicht einschalten oder funkti- Geräts sind mehr als 10 Se- onieren nicht kunden vergangen Die Kindersicherung ist ein- Kindersicherung deaktivie- geschaltet ren (siehe Kapitel „Kindersi- cherung“) Mehrere Sensorfelder wurden... -
Seite 19: Entsorgung
Problem Mögliche Ursache Abhilfe und Zahl wird angezeigt Fehler in der Elektronik Gerät einige Minuten vom Netz trennen (Sicherung der Hausinstallation herausneh- men) Wird nach dem Einschalten wieder angezeigt, den Kundendienst rufen und Minus wird angezeigt zu starke Lichteinstrahlung Bedienfeld kurz abschatten, auf dem Bedienfeld, zum Bei- zum Beispiel mit der Hand. -
Seite 20: Montageanweisung
Montageanweisung Achtung! Montage und Anschluss des neuen Gerätes dürfen nur durch ei- nen konzessionierten Fachmann vorgenommen werden. Beachten Sie bitte diesen Hinweis, da sonst bei auftretenden Schäden der Garantieanspruch entfällt. Gerätemaße Durchmesser 740mm Höhe 45mm Ausschnittmaße Durchmesser innen 720mm Höhe des Auflagefalzes Durchmesser außen 744mm Radius... -
Seite 21: Sicherheitshinweise Für Den Installateur
Sicherheitshinweise für den Installateur • In der elektrischen Installation ist eine Einrichtung vorzusehen, die es er- möglicht, das Gerät mit einer Kontaktöffnungsweite von mind. 3 mm all- polig vom Netz zu trennen. Als geeignete Trennvorrichtungen gelten z.B. LS-Schalter, Sicherungen (Schraubsicherungen sind aus der Fassung herauszunehmen), FI-Schalter und Schütze. -
Seite 22: Elektroanschluss
Elektroanschluss Vor dem Anschluss ist zu prüfen, ob die Nennspannung des Gerätes, das ist die auf dem Typenschild angegebene Spannung, mit der vorhandenen Netzspannung übereinstimmt. Das Typenschild befindet sich auf der unte- ren Verkleidung des Kochteils. Die Heizkörperspannung beträgt AC230V~. Auch bei älteren Netzen mit AC220V~ arbeitet das Gerät einwandfrei. -
Seite 23: Montage
Montage... -
Seite 25: Typenschild
Typenschild 941 689 352 Juno - Electrolux 7,5 kW 230-240V,230-240V2-3,400-415V2N 50 Hz JCK741R 238.9maWBNAPNNH... -
Seite 26: Garantiebedingungen
Rechnung) zu belegen ist; wenn dieses Gerät gewerblich oder - bei Waschgeräten und Wäschetrocknern - in Gemeinschaftsanlagen genutzt wird, beträgt die Verjährungsfrist sechs (6) Monate. AEG Hausgeräte GmbH Markenvertrieb Juno * Deutsche Telekom Muggenhofer Straße 135 EUR 0,09 / Minute 90429 Nürnberg... -
Seite 27: Service
Wenn Sie einmal unsere Hilfe benötigen, erreichen Sie uns in Deutschland wie folgt: Bei Fragen zu Bedienung oder Ausstattung Ihres Gerätes Wenden Sie sich an die Juno Hausgeräte Infoline: Telefon: 0180 5 222 7 22 (0,12 Euro/Min)** Internet: www.juno.de Bei technischen Störungen Prüfen Sie bitte zunächst, ob Sie mit Hilfe der Gebrauchsanweisung (Kapitel... - Seite 28 315 824 710-A-270106-03 Änderungen vorbehalten From the Electrolux Group. The world´s No.1 choice. Die Electrolux-Gruppe ist der weltweit größte Hersteller von gas- und strombetriebenen Geräten für die Küche, zum Reinigen und für Forst und Garten. Jedes Jahr verkauft die Electrolux-Gruppe in über 150 Ländern der Erde über 55 Millionen Produkte (Kühlschränke, Herde, Waschmaschinen, Staubsauger, Motorsägen und Rasenmäher) mit einem Wert von rund 14 Mrd.
