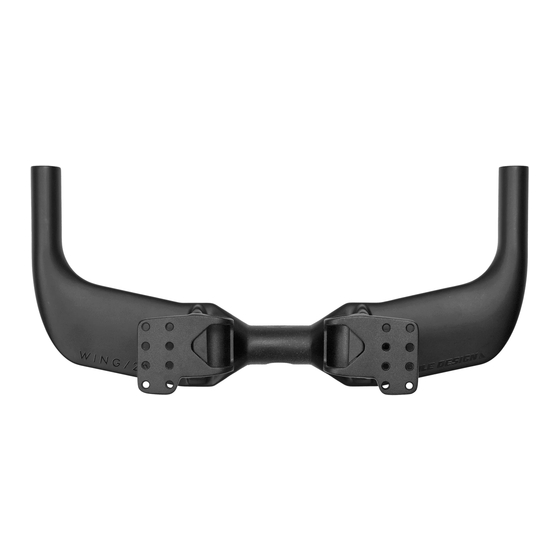

- Seite 1 Basebar BASEBAR REVISION 04-06-16-2025...
-
Seite 2: Einleitung
Basebar EINLEITUNG Vielen Dank für den Kauf dieser Profile-Design-Basisstange. Diese Anweisungen gelten für die nachstehend gelisteten Basisstangen in Kombination mit einem beliebigen Profile-Design-Clip an Aerobar und Holm: • WING/ • WING/10 • WING/ • WING/20 • WING/20 Bitte machen Sie sich gründlich mit dieser Anleitung vertraut, bevor Sie zur Installation übergehen. Zur Einhaltung der Profile-Design- Garantiebestimmungen ist eine ordnungsgemäße Installation erforderlich. - Seite 3 • Profile Design Neosonic Halterung oder komplettes Supersonic Aerolenker-System • Profile Design Hypersonic Halterung oder komplettes Subsonic Aerolenker-System • Profile Design Aeria Ultimate Halterung oder komplettes Aeria Ultimate Aerolenker-System • Profile Design A3 Halterung oder komplettes A3 Aerolenker-System • Profile Design ASC PRO System •...
- Seite 4 Basebar KOMPONENTENLISTE WING 20C+ WING 20C+ II 1a 1b Ben. Ben. Ref.-Nr. Teile-Nr. Teilebeschreibung Ref.-Nr. Teile-Nr. Teilebeschreibung Anz. Anz. 358440 Basisstange – Wing20c+ 42 cm, Kohlenstoff, UD, schwarz, mit schwarzem Logo 358447 Basislenker – Wing20c+ II 38 cm Carbon schwarzes Logo 716670 Endkappe –...
- Seite 5 Basebar KOMPONENTENLISTE WING 20C+ II MIT AU-HALTERUNGSSATZ Ben. Ref.-Nr. Teile-Nr. Teilebeschreibung Anz. 358447 Basislenker – Wing20c+ II 38 cm Carbon schwarzes Logo 358448 Basislenker – Wing20c+ II 42 cm Carbon schwarzes Logo 716675 Endkappe – Gummiabdeckung Wing20c+ II schwarz 275701 Unterlegscheibe –...
- Seite 6 Basebar TEILEZEICHNUNGEN C: Spannbereich WING/ WING/10 W (mm) C (mm) W (mm) C (mm)
- Seite 7 Basebar TEILEZEICHNUNGEN C: Spannbereich WING/ WING/20 W (mm) C (mm) W (mm) C (mm)
- Seite 8 Basebar TEILEZEICHNUNGEN C: Spannbereich WING/20 WING/20 W (mm) C (mm) W (mm) C (mm)
- Seite 9 Basebar PRODUKTSPEZIFISCHE EINRICHTUNGSBESCHRÄNKUNGEN BASEBAR A (mm) WING/ WING/10 WING/ 38.5 WING/20 38.5 WING/20 53.5 WING/20 53.5 Berechnungsmethode für die Schnittlänge des Basisstangen-Griffs 1. Überprüfen Sie die Spezifikationen der BASISSTANGE und bestimmen Sie die Griff länge, bezeichnet als "A“. 2. Messen Sie die Länge des inneren EXPANDER-Bereichs des BREMSHEBELS, bezeichnet als "B“. 3.
- Seite 10 Basebar DREHMOMENTEINSTELLUNGEN Ref.-Nr. Position Drehmoment Vorbauklemme 6Nm (53 inlbf) Halterungsklemme 6Nm (53 inlbf)
- Seite 11 Basebar INSTALLATIONSANWEISUNGEN HOLM ANBRINGEN 1. Tragen Sie vor Anbringung des Holms eine dünne Schicht Montagepaste auf die Innenseiten der Lenkerklemme an Blende und Holm auf. 2. Klemmen Sie die beiden Hälften der Lenkerklemme um den Lenker, installieren Sie dann mit einem geeigneten Sechskantschlüssel die Schrauben am Holm.
- Seite 12 Basebar AEROBARS ANBRINGEN BREMSHEBEL INSTALLIEREN 4. Tragen Sie vor Anbringung der Aerobar-Halterung eine dünne Schicht Montagepaste auf die 8. Tragen Sie eine dünne Schicht der Montagepaste auf die Innenseite des Stangenendes auf. Innenseiten der Lenkerklemme an den oberen und unteren Teilen der Halterung auf. 9.
- Seite 13 Basebar GRIFFBEREICH KÜRZEN EINIGE PROFILE-DESIGN-BASISSTANGEN KÖNNEN GEKÜRZT WERDEN. FALLS AM ENDE DER GRIFFFLÄCHE SCHNITTLINIEN SICHTBAR SIND, DARF DIE STANGE GEKÜRZT WERDEN. 1. Legen Sie sorgfältig fest, um wie viel der Griff gekürzt werden soll. 2. Markieren Sie den Punkt, an dem Sie einen Schnitt vornehmen möchten. 3.
- Seite 14 Basebar KABELFÜHRUNGSKARTE Bremskabel Schaltung (elektrische Kabel) WING/20...
- Seite 15 Basebar KABELFÜHRUNGSKARTE Bremskabel Schaltung (elektrische Kabel) WING/...
- Seite 16 Basebar KABELFÜHRUNGSKARTE Bremskabel Schaltung (elektrische Kabel) WING/10 WING/...
- Seite 17 Basebar KABELFÜHRUNGSKARTE Bremskabel Schaltung (elektrische Kabel) OZERO TT...
- Seite 18 Weltweite zweijährige eingeschränkte Garantie von Profile Design Gallop Cycle Corp (im Folgenden „Profile Design“), der Vertreiber, garantiert dem Erstkäufer („Ihnen“) gegenüber, dass das Produkt von Profile Design, für das Sie diese Garantie erhalten, zwei (2) Jahre ab Datum des Erstkaufs frei von Material- und Verarbeitungsfehlern ist.
- Seite 19 Basebar 2677 El Presidio Street Long Beach, CA 90810 Ph: 310-884-7756 www.profile-design.com...
