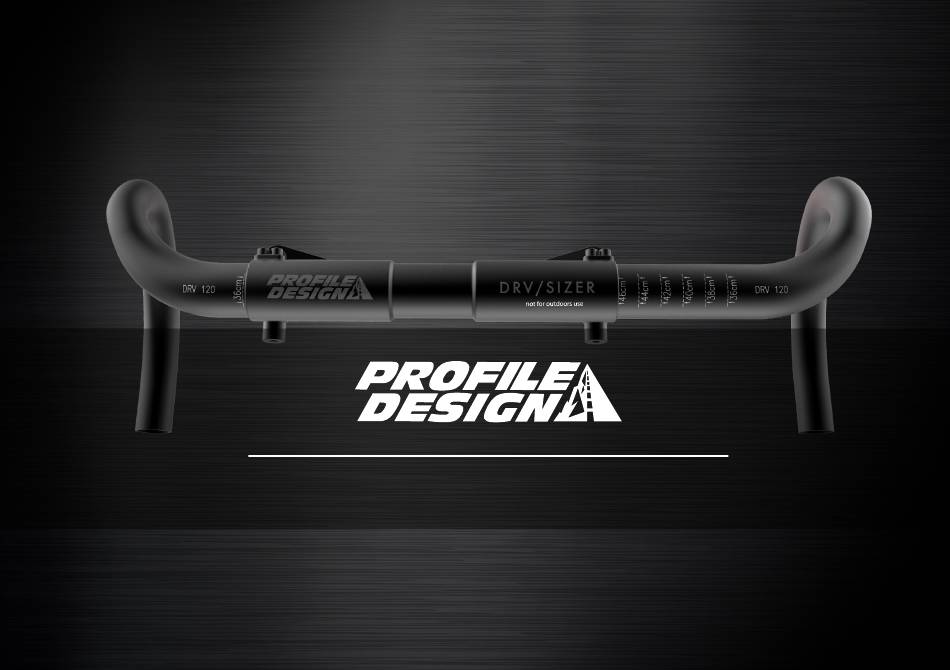

- Seite 1 DRV SIZER BAR DRV SIZER BAR VERSION 01-03-16-2020...
-
Seite 2: Einleitung
DRV SIZER BAR EINLEITUNG Vielen Dank für den Kauf dieser Profile Design Sizer Bar mit verstellbarer Breite. Diese Stange ist mit einer 31,8 mm breiten Vorbauklemme kompatibel. Sie ist nicht mit einer Klemme an der Lenkstange kompatibel. Diese Stange dient nur der Anbringung an Fahrrädern. - Seite 3 DRV SIZER BAR KOMPONENTENLISTE Anzahl Teile-Nr. Ref.-Nr. Teilebeschreibung Req. 433205 DRV / SIZER Bar 105 flach schwarz L&R 433206 DRV / SIZER Bar 120 flach schwarz L&R 433207 DRV / SIZER Bar 135 flach schwarz L&R 189373 Klemme - DRV / SIZER Bar flach schwarz...
- Seite 4 DRV SIZER BAR PART DRAWINGS W: 360mm 380mm 400mm 420mm W: 400mm 420mm 440mm W: 420mm 440mm 460mm...
- Seite 5 DRV SIZER BAR TEILEZEICHNUNGEN 1. Tragen Sie eine dünne Schicht Lithiumfett auf die Innenseiten der zentralen Hülse auf. 2. Setzen Sie die Schnellspannhebel so ein, dass sich der Hebel an der Vorderseite der Stange befindet. 3. Setzen Sie die gewünschten Lenkerenden so ein, dass der Schlitz an den Schraubenlöchern in der Vorderseite der Hülse ausgerichtet ist.
- Seite 6 DRV SIZER BAR 4. Setzen Sie die M4x0.7x10SHB-Schrauben in die Hülse ein, bis sie vollständig im Lenker stecken. Diese Schrauben verhindern eine Drehung des Lenkers während der Anbringung. 5. Stellen Sie die Stangen auf die gewünschte Breite an. 6. Schließen Sie die Schnellspannhebel so, dass der Hebel nach unten angewinkelt ist.
- Seite 7 DRV SIZER BAR 7. Installieren Sie die Stangen an einem Fahrrad, indem Sie den mittleren 31,8-mm-Abschnitt klemmen und die Vorbauschrauben bei 6 Nm festziehen. 8. Ändern Sie die Lenkerbreite während einer Montage, indem Sie die Schnellspannhebel öffnen, die Breite neu einstellen und die Hebel wieder schließen.
- Seite 8 • Weltweite zweijährige eingeschränkte Garantie von Profile Design. • Profile Design, LLC (Händler) garantiert dem Erstkäufer („Ihnen“) gegenüber, dass das Produkt von Profile Design, für das Sie diese Garantie erhalten, zwei (2) Jahre ab Datum des Erstkaufs frei von Material- und Verarbeitungsfehlern sein wird. Weitere Einzelheiten zur dieser Garantie, ihren Ausnahmen und/oder ihrer Inanspruchnahme erhalten Sie telefonisch unter +1 310.747.0085 Durchwahl 161 oder auf www.profile-design.com/pages/warranty...
- Seite 9 DRV SIZER BAR 2677 El Presidio Street Long Beach, CA 90810 Ph: 310-884-7756 www.profile-design.com © Profile Design LLC...
