- Seite 1 Selbstschluss-Thermostat Rada ST15 HPM PRODUKTHANDBUCH WICHTIG! An den Installateur: Dieses Produkthandbuch ist Eigentum des Kunden und muß für Wartungs- und Betriebszwecke beim Produkt verbleiben.
-
Seite 3: Inhaltsverzeichnis
INHALTSVERZEICHNIS EINFÜHRUNG ..................4 PRODUKTBESCHREIBUNG ..............4 TECHNISCHE DATEN ................4 MASSZEICHNUNG ................... 5 EINSTELLEN DER TEMPERATUR ............6 MANUELLE THERMISCHE DESINFEKTION .......... 7 REINIGUNG UND WARTUNG ..............8 ERSATZTEILE ..................10 HINWEISE ZUR REINIGUNG ..............11 GARANTIE & KUNDENDIENST ............12... -
Seite 4: Einführung

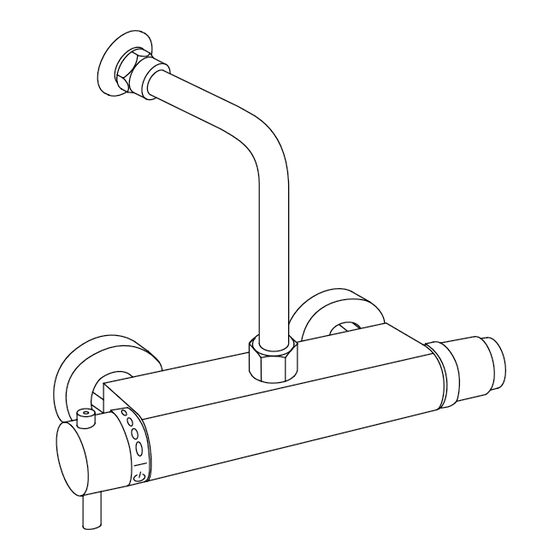

EINFÜHRUNG Die Rada ST15 HPM Selbstschluss-Thermostatarmatur ist für die Verwendung in Duschen vorgesehen. PRODUKTBESCHREIBUNG Die Rada ST15 HPM ist eine Selbstschluss-Thermostatarmatur für eine Entnahmestelle in Duschen. Die Armatur verfügt über ein Selbstschlussventil mit einer Laufzeit von ca. 30 Sekunden nach DIN EN 816. -
Seite 5: Masszeichnung
MASSZEICHNUNG Alle Angaben in mm Ø64 150 ± 20 90-170 ½", DN15... -
Seite 6: Einstellen Der Temperatur
EINSTELLEN DER TEMPERATUR Bei der ST15 HPM ist die Mischwassertemperatur ab Werk auf 38°C eingestellt. Falls es zu großen Differenzen bei den Eingangsdrücken für Heiß- und Kaltwasser kommt, ist es notwendig, die werksseitige Einstellung nachträglich zu justieren. Diese nachtägliche Einstellung kann durch den Installateur wie folgt vorgenommen werden: 1. -
Seite 7: Manuelle Thermische Desinfektion
MANUELLE THERMISCHE DESINFEKTION Durch den speziellen Temperaturreguliergriff kann an der Rada ST15 HPM auf sehr einfache Weise eine manuelle thermische Desinfektion durchgeführt werden, um die Anforderungen des DVGW Arbeitsblattes W551 vom April 2004 sowie die Richtlinie 6023 des VDI zu erfüllen. -
Seite 8: Reinigung Und Wartung
REINIGUNG & WARTUNG Im Laufe der Zeit können sich je nach Wasserhärte Kalkablagerungen an den Eingangsfiltern der Temperaturpatrone ansammeln, die die Leistung des Thermostaten auf Dauer negativ beeinflussen können. Daher empfiehlt es sich die Temperaturpatrone mindestens einmal im Jahr zu reinigen. Dazu gehen Sie wie folgt vor: (Siehe dazu auch die Abbildung auf Seite 10) 1. - Seite 9 REINIGUNG & WARTUNG...
-
Seite 10: Ersatzteile
ERSATZTEILE 02 1700 07 444-46 513-50 07090501 444-47 02 1500 40 444-75 07 0048 25 444-25 444-72 444-71 444-46 Einlegeteil 444-47 Überwurfmutter 444-25 Verschlussstopfen 444-71 Temperaturreguliergriff 444-72 Temperaturpatrone mit Sperring 444-75 Sperring 513-50 RSV-Patrone 02150040 S-Anschluß absperrbar mit Rosette 02170007 Abgangsbogen 07004825 Selbstschlußventil mit 30 Sekunden Laufzeit... -
Seite 11: Hinweise Zur Reinigung
HINWEISE ZUR REINIGUNG Die verchromten Teile der Armatur sollten mit einer milden Seifenlösung gereinigt, abgespült und dann mit einem weichen Tuch (z.B. Microfasertuch) trocken gerieben werden. Vorsicht! Viele Haushaltsreiniger enthalten ätzende Substanzen oder Chemikalien und sollten für die Reinigung von verchromten Armaturen oder Kunststoffoberflächen nicht verwendet werden. Verwenden Sie nie Entkalkungsmittel auf diesem Produkt! -
Seite 12: Garantie & Kundendienst
Produkt in voller Übereinstimmung mit unseren detaillierten Installationsanweisungen installiert und in Betrieb genommen wurde. Wird dadurch das Problem nicht gelöst, wenden Sie sich bitte an den Rada Kundendienst, der Ihnen jede erforderliche Unterstützung bieten und, falls erforderlich, veranlassen wird, daß ein lokaler Kun- dendiensttechniker Sie an einem beiderseitig vereinbarten Termin besucht.
