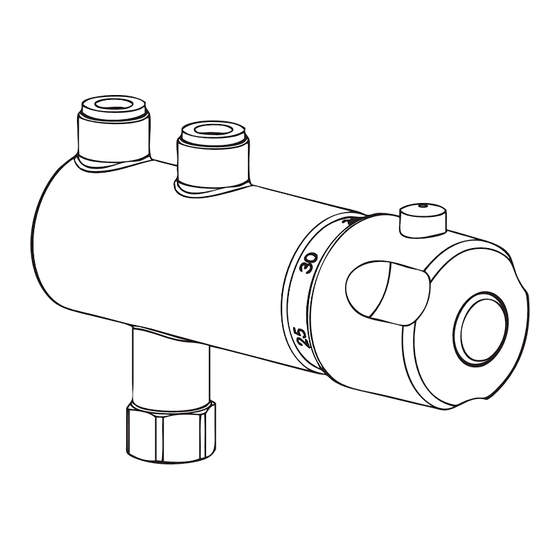

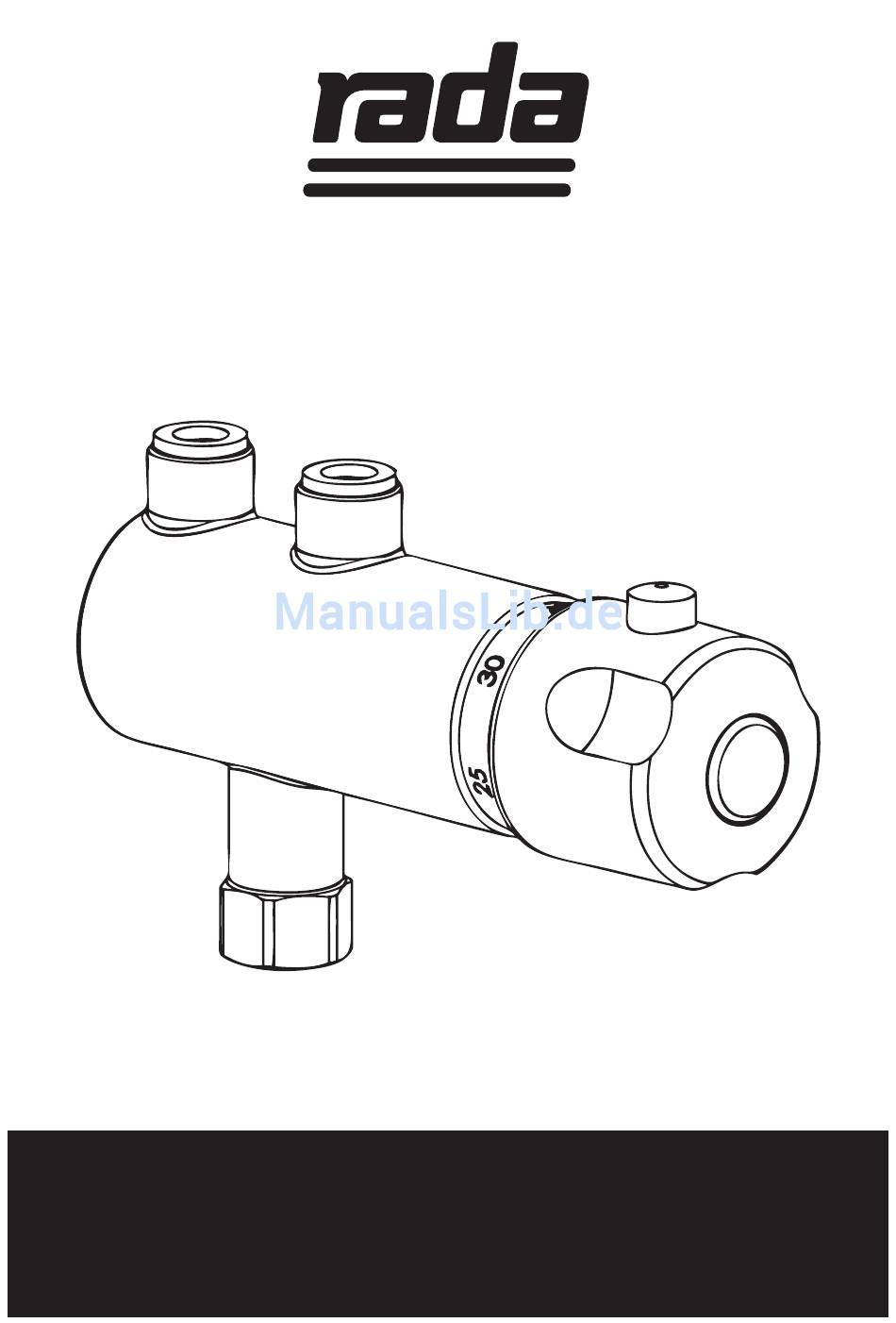

- Seite 1 Rada Mini Untertisch-Thermostat PRODUKTHANDBUCH WICHTIG! An den Installateur: Dieses Produkthandbuch ist Eigentum des Kunden und muß für Wartungs- und Betriebszwecke beim Produkt verbleiben.
-
Seite 2: Inhaltsverzeichnis
ERSATZTEILE ..................10 THERMISCHE DESINFEKTION ............. 11 GARANTIE & KUNDENDIENST ............12 Wenn Sie bei der Installation oder beim Bedienen Ihres Rada Mini Untertisch- Thermostats Schwierigkeiten haben sollten, lesen Sie bitte gründlich das Produkthandbuch, bevor Sie unseren Kundendienst kontaktieren. Die Kontaktdaten für unseren Kundendienst finden Sie auf der letzten Seite dieses... -
Seite 3: Einführung
Der Rada Mini Untertisch-Thermostat ist ein Vorschalt-Thermostat für Einzelwaschtische. PRODUKTBESCHREIBUNG Der Rada Mini Untertisch-Thermostat ist ein Thermostat für Waschtische mit 3/8” DN10 Anschlüssen für den Anschluß an Heiß- und Kaltwasser zur Bereitstellung von Mischwasser mit einer sicheren Wassertemperatur für Waschtischarmaturen. -
Seite 4: Technische Daten
TECHNISCHE DATEN Anschlüsse: Eingang Heißwasser DN10, 3/8” Innengewinde Eingang Kaltwasser DN10, 3/8” Außengewinde Abgang Mischwasser DN10, 3/8” Außengewinde Druckwerte: minimaler Leitungsdruck 0,1 bar maximaler Leitungsdruck 5 bar Die Eingangsdruckwerte auf der Heiß- und Kaltwasserseite sollten möglichst ausgeglichen sein. Temperaturen: Kaltwasser 1 - 20 °C Heißwasser mind. -
Seite 5: Masszeichnung
MASSZEICHNUNG Alle Abmessungen in mm DN10 3/8“ AG DN10 3/8“ IG Ø42 DN10 3/8“ AG DN10 3/8“ IG DN10 3/8“ AG... -
Seite 6: Installation
INSTALLATION Montieren Sie den Rada Mini Untertisch-Thermostat mit dem Heißwassereingang auf dem Eckventil der Heißwasserleitung wie in Abbildung 1 dargestellt. Bitte stellen Sie sicher, dass Sie bei der Montage die mitgelieferte Siebdichtung nicht vergessen. Abbildung 1 Montieren Sie das mitgelieferteT-Stück auf dem Eckventil der Kaltwasserleitung wie in Abbildung 2 dargestellt. - Seite 7 Verbinden Sie den Mischwasserabgang des Rada Mini Untertisch-Thermostaten mit dem Warmwassereingang der Waschtischarmatur und den Kaltwassereingang des Rada Mini Untertisch-Thermostaten mit dem Abgang des T-Stücks auf dem Eckventil der Kaltwasserleitung. Verbinden Sie dann den Abgang des T-Stücks mit dem Kaltwassereingang der Waschtischarmatur, wie in Abbildung 3 dargestellt.
-
Seite 8: Wartung & Reinigung
REINIGUNG & WARTUNG Reinigen und Wechseln der Temperaturpatrone Im Laufe der Zeit können sich je nach Wasserhärte Kalkablagerungen an den Eingangsfiltern der Temperaturpatrone ansammeln, die die Leistung des Thermostaten auf Dauer negativ beeinflussen können. Daher empfiehlt es sich die Temperaturpatrone einmal im Jahr zu reinigen. Dazu gehen Sie wie folgt vor: (Siehe dazu auch Abbildung 4 auf Seite 10) 1. - Seite 9 REINIGUNG & WARTUNG Abbildung 4...
-
Seite 10: Ersatzteile
ERSATZTEILE 444-60 T-Stück mit Siebdichtung und Anschlußverschraubung 444-61 Rückschlagventil 10mm, 2x 444-62 Anschlußverschraubung 3/8” mit Siebdichtung 444-63 Temperaturpatrone Rada Mini 444-64 Temperaturreguliergriff mit Schraube und Abdeckkappe 444-65 Flexschlauch 3/8” x 3/8” x 300mm mit Silikon-Innenschlauch 444-65 444-60 444-61 444-63 444-62... -
Seite 11: Thermische Desinfektion
THERMISCHE DESINFEKTION Durch den Legio-Spezialgriff kann am Rada Mini Untertisch-Thermostat auf sehr einfache Art und Weise eine manuelle thermische Desinfektion durchgeführt werden, um die Anforderungen des DVGW Arbeitsblattes W551 vom April 2004 sowie die Richtlinie 6023 des VDI zu erfüllen. -
Seite 12: Garantie & Kundendienst
Produkt in voller Übereinstimmung mit unseren detaillierten Installationsanweisungen installiert und in Betrieb genommen wurde. Wird dadurch das Problem nicht gelöst, wenden Sie sich bitte an den Rada Kundendienst, der Ihnen jede erforderliche Unterstützung bieten und, falls erforderlich, veranlassen wird, daß ein lokaler Kun- dendiensttechniker Sie an einem beiderseitig vereinbarten Termin besucht.
