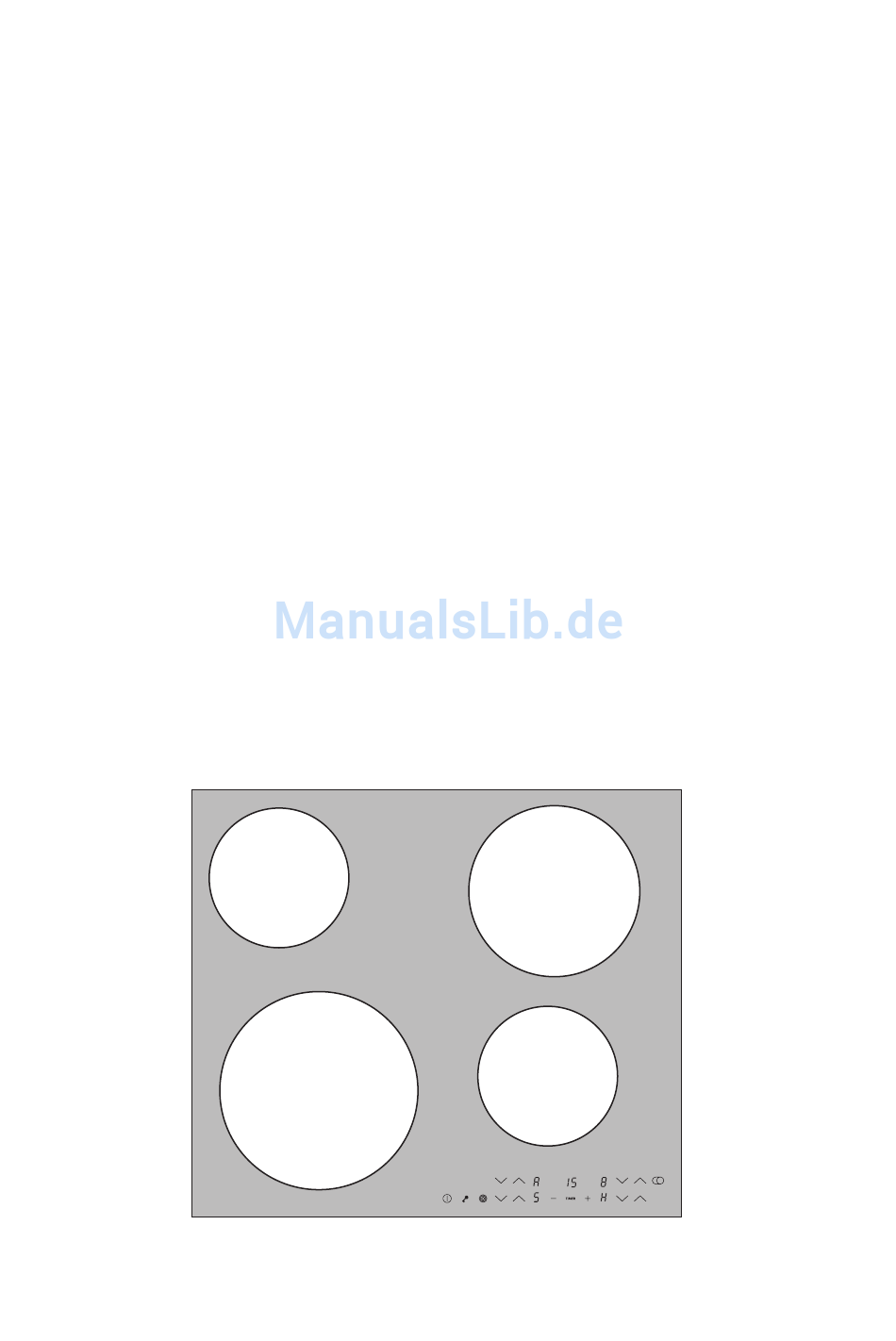

- Seite 1 66030K-MN Glaskeramik-Kochfeld Montage- und Gebrauchsanweisung...
- Seite 2 Sehr geehrte Kundin, sehr geehrter Kunde, lesen Sie bitte diese Gebrauchsanweisung sorgfältig durch und bewah- ren Sie sie zum späteren Nachschlagen auf. Geben Sie diese Gebrauchsanweisung an eventuelle Nachbesitzer des Gerätes weiter. Folgende Symbole werden im Text verwendet: Sicherheitshinweise Warnung! Hinweise, die Ihrer persönlichen Sicherheit dienen. Achtung! Hinweise, die zur Vermeidung von Schäden am Gerät dienen.
-
Seite 3: Inhaltsverzeichnis
Inhalt Gebrauchsanweisung ........Sicherheitshinweise . -
Seite 4: Gebrauchsanweisung
Gebrauchsanweisung 1 Sicherheitshinweise Beachten Sie bitte diese Hinweise, da sonst bei auftretenden Schäden der Garantieanspruch entfällt. Dieses Gerät entspricht den folgenden EG-Richtlinien: – 73/23/EWG vom 19.02.1973 Niederspannungs-Richtlinie – 89/336/EWG vom 03.05.1989 EMV-Richtlinie einschließlich Änderungs-Richtlinie 92/31/EWG – 93/68/EWG vom 22.07.1993 CE-Kennzeichnungs-Richtlinie Bestimmungsgemäße Verwendung •... -
Seite 5: Sicherheit Während Der Benutzung
Sicherheit während der Benutzung • Aufkleber und Folien von der Glaskeramik entfernen. • Am Gerät besteht beim unachtsamen Arbeiten Verbrennungsgefahr. • Kabel von Elektrogeräten dürfen nicht an die heiße Geräteoberfläche bzw. heißes Kochgeschirr gelangen. • Überhitzte Fette und Öle entzünden sich schnell. Kochvorgänge mit Fett oder Öl (z.B. -
Seite 6: Gerätebeschreibung
Gerätebeschreibung Ausstattung Koch- und Bedienfeld Einkreis-Kochzone Einkreis-Kochzone 1200W 1800W Einkreis-Kochzone Bedienfeld Einkreis-Kochzone 2300W 1200W Sensorfeld „Verriegelung“ „Timer“ mit Sensorfeld Kochstufenwahl Kochstufenwahl Kontrollanzeigen „Ein/Aus“ Anzeige für Kochstufe/Restwärme... -
Seite 7: Digitale Anzeigen
Digitale Anzeigen Die vier Anzeigefelder, die den vier Kochzonen zugeordnet sind, zeigen: – ¾ nach dem Einschalten, – u bei Anwahl der Warmhaltestufe, – ¿ bis Ç, je nach gewählter Kochstufe, – 2 bis 6 (mit Dezimalpunkt) für Zwischen-Kochstufen – a bei Ankochautomatik, –... -
Seite 8: Bedienung Des Kochfeldes
Bedienung des Kochfeldes Touch Control-Sensorfelder Zur Bedienung der Touch Control-Sensorfelder berühren Sie das ge- wünschte Feld mit Ihrer Fingerspitze steil von oben, bis entsprechende Anzeigen aufleuchten oder erlöschen, bzw. die gewünschte Funktion ausgeführt wird. Vergewissern Sie sich, dass Sie beim Bedienen nur ein Sensorfeld berüh- ren. -
Seite 9: Gerät Ausschalten
Gerät ausschalten Zum kompletten Ausschalten des Gerätes Sensorfeld „Ein/Aus“ I be- tätigen. Das Sensorfeld „Ein/Aus“ ca. eine Sekunde lang berühren. Nach dem Abschalten einer einzelnen Kochzone oder des gesamten Kochfeldes wird vorhandene Restwärme mit h (wie „Heiß“) in den digi- talen Anzeigen der entsprechenden Kochzonen angezeigt. -
Seite 10: Kochzone Ausschalten
Kochzone ausschalten 1. Zum Ausschalten die Sensorfelder Kochstufenwahl gleichzei- tig berühren oder mit Sensorfeld Kochstufenwahl auf Null zurück- stellen. Restwärmeanzeige Nach dem Abschalten einer einzelnen Kochzone oder des gesamten Kochfeldes wird vorhandene Restwärme mit h (wie „Heiß“) in den digitalen Anzeigen der ent- sprechenden Kochzonen angezeigt. -
Seite 11: Kochen Mit Der Ankochautomatik
Kochen mit der Ankochautomatik Alle vier Kochzonen des Kochfeldes sind in neun Stufen regelbar und sind mit einer Ankochautomatik ausgestattet: – ¿, kleinste Kochstufe – Ç, höchste Kochstufe – a, Ankochfunktion. Wenn Sie die von Ihnen gewünschte Kochstufe mit dem Sensorfeld Kochstufenwahl wählen, arbeitet die Kochzone für eine bestimmte Zeit mit der vollen Leistung und schaltet automatisch auf die einge-... -
Seite 12: Kochen Ohne Ankochautomatik
Kochen ohne Ankochautomatik Wenn Sie die Kochzone ohne Ankochautomatik nutzen wollen, dann wählen Sie die gewünschte Kochstufe mit dem Sensorfeld Kochstufen- wahl 1. Sensorfeld Kochstufenwahl berühren, um die gewünschte Kochstufe Ç bis ¿ einzustellen. Mit den Sensorfeldern Kochstufenwahl können Sie die Stufe jederzeit verstellen. - Seite 13 2. Ein beliebiges Sensorfeld Kochstufenwahl berühren. In den Anzeigen erscheint l, die Kindersicherung ist aktivert. Das Gerät schaltet nach einigen Sekunden automatisch ab. Kindersicherung überwinden Die Kindersicherung kann für die einmalige Benutzung des Gerätes (bis zum nächsten Ausschalten des Gerätes) überwunden werden. Beim nächsten Einschalten ist die Kindersicherung automatisch wieder aktiv.
- Seite 14 2. Gleichzeitig zwei beliebige Sensorfelder Kochstufenwahl rühren. Zur Bestätigung ertönt ein Signalton. Die Kindersicherung ist bis zum Ausschalten des Gerätes überwunden, das Kochfeld kann normal be- nutzt werden. Kindersicherung ausschalten 1. Das Gerät einschalten. Bei aktiver Kindersicherung wird l angezeigt. 2.
- Seite 15 3. Ein beliebiges Sensorfeld Kochstufenwahl berühren. Die Anzeigen werden dunkel, die Kindersicherung ist ausgeschaltet. Das Gerät schaltet nach einigen Sekunden automatisch ab.
-
Seite 16: Timer
Timer Sie können den Timer auf zwei Arten benutzen: – als Abschaltautomatik. Sie stellen für eine Kochzone eine Gardauer ein, nach deren Ablauf schaltet sich die Kochzone automatisch ab. Diese Funktion kann für mehrere Kochzonen gleichzeitig genutzt werden. – als Kurzzeitmesser ohne Schaltfunktion („Eieruhr“), nach Ablauf der eingestellten Zeitdauer ertönt ein akustisches Signal. -
Seite 17: Abschaltautomatik Vorzeitig Beenden
2. Während die Kontrolllampe schnell blinkt, mit den Sensorfeldern Timer- einstellung + oder - für diese Kochzone die gewünschte Zeitdauer bis zum automatischen Abschalten einstellen (z.B. 15 Minuten). Nach wenigen Sekunden wird die Abschaltautomatik aktiviert Die Kontrolllampe blinkt jetzt langsamer und die Restgardauer wird während des Ablaufs im Display angezeigt. - Seite 18 Kochzone und Timer gleichzeitig abschalten 1. Mit dem Sensorfeld Kochstufenwahl die gewünschte Kochzone auf Null zurückstellen: Kochzone und Timer schalten ab. Timer ausschalten - Kochzone bleibt aktiv 1. Mit dem Sensorfeld Timer die gewünschte Kochzone auswählen. Die entsprechende Kontrolllampe blinkt dann schneller. 2.
-
Seite 19: Bedienfeld Verriegeln/Entriegeln
Bedienfeld verriegeln/entriegeln Zu jedem beliebigen Zeitpunkt des Kochvorgangs kann das Bedienfeld mit Ausnahme des Sensorfeldes „Ein/Aus“ verriegelt werden, um ein Verstellen der Einstellungen, z.B. durch Darüberwischen mit einem Lap- pen, zu verhindern. 1. Sensorfeld „Verriegelung“ ca. eine Sekunde lang berühren. Die Kontrolllampe des Sensorfeldes „Verriegelung“... -
Seite 20: Anwendung, Tabellen, Tipps
Anwendung, Tabellen, Tipps Kochgeschirr • Gutes Kochgeschirr erkennen Sie am Topfboden. Der Boden sollte so dick und plan wie möglich sein. • Achten Sie beim Neukauf von Töpfen und Pfannen auf den Boden- Durchmesser. Hersteller geben oft den oberen Durchmesser des Ge- schirrrandes an. -
Seite 21: Tipps Zum Kochen Mit Und Ohne Ankochautomatik
Tipps zum Kochen mit und ohne Ankochautomatik Die automatische Ankochfunktion eignet sich für: • Gerichte, die kalt aufgesetzt werden, bei hoher Leistung erhitzt wer- den und auf der Fortgarstufe nicht ständig beobachtet werden müs- sen, • Gerichte, die in die heiße Pfanne gegeben werden. Die automatische Ankochfunktion eignet sich nicht für: •... -
Seite 22: Anhaltswerte Zum Kochen
Anhaltswerte zum Kochen Die Angaben in der folgenden Tabelle sind Richtgrößen. Welche Schal- terstellung für Kochvorgänge erforderlich ist, hängt von der Qualität der Töpfe und von der Art und Menge der Lebensmittel ab. Ankochzeit der Schalter- Automatik Garvorgang Beispiele für die Anwendung stellung (Min.) Ankochen großer Flüssigkeitsmengen,... -
Seite 23: Reinigung Und Pflege
Reinigung und Pflege Kochfeld Achtung: Reinigungsmittel dürfen nicht auf die heiße Glaskeramikflä- che gelangen! Alle Reinigungsmittel müssen nach der Reinigung mit ausreichend klarem Wasser entfernt werden, da sie beim Wiederaufhei- zen ätzend wirken können! Verwenden Sie keine aggressiven Reinigungsmittel, wie z.B. Grill- oder Backofensprays, grobe Scheuermittel bzw. -
Seite 24: Spezielle Verschmutzungen
Spezielle Verschmutzungen 1. Eingebrannten Zucker, geschmolze- nen Kunststoff, Aluminiumfolie oder andere schmelzbare Materialien so- fort, noch im heißen Zustand mit einem Reinigungsschaber entfernen. Achtung: Beim Hantieren mit dem Reinigungsschaber auf der heißen Kochzone besteht Verbrennungsge- fahr! 2. Anschließend das abgekühlte Koch- feld normal reinigen. -
Seite 25: Was Tun, Wenn
Was tun, wenn … Abhilfe bei Störungen Möglicherweise handelt es sich bei einer Störung nur um einen kleinen Fehler, den Sie anhand nachfolgender Hinweise selbst beheben können. Führen Sie keine weiteren Arbeiten selbst aus, wenn nachstehende In- formationen im konkreten Fall nicht weiterhelfen. Warnung! Reparaturen am Gerät dürfen nur von Fachkräften durchge- führt werden. - Seite 26 … die Anzeige bis auf h für Restwärme plötzlich ausfällt? Überprüfen Sie, ob – aus Versehen die Ein-/Aus-Taste betätigt wurde. – die Sensorfelder durch ein feuchtes Tuch, Flüssigkeit oder ähnlichem teilweise bedeckt sind. – die Sicherheitsabschaltung aktiviert wurde. … nach dem Ausschalten der Kochzonen kein h für Restwärme in der Anzeige erscheint? Überprüfen Sie, ob –...
-
Seite 27: Entsorgung
Entsorgung Verpackungsmaterial Die Verpackungsmaterialien sind umweltverträglich und wiederver- wertbar. Die Kunststoffteile sind gekennzeichnet, z. B. >PE<, >PS< etc. Entsorgen Sie die Verpackungsmaterialien entsprechend ihrer Kenn- zeichnung bei den kommunalen Entsorgungsstellen in den dafür vorge- sehenen Sammelbehältern. Altgerät Entsorgen Sie Ihr ausgedientes Gerät nach den an Ihrem Wohnort gül- tigen Entsorgungsrichtlinien. -
Seite 28: Montageanweisung
Montageanweisung Sicherheitshinweise Die im Einsatzland geltenden Gesetze, Verordnungen, Richtlinien und Normen sind einzuhalten (Sicherheitsbestimmungen, sach- und ord- nungsgemäßes Recycling etc.). Die Montage darf nur von einer Fachkraft ausgeführt werden. Die Mindestabstände zu anderen Geräten sind einzuhalten. Schubladen dürfen nur mit Schutzboden direkt unter dem Gerät montiert sein. - Seite 29 WARNUNG! Verletzungsgefahr durch elektrischen Strom. • Die Netzanschlussklemme liegt an Spannung. • Netzanschlussklemme spannungsfrei machen. • Anschlussschema beachten. • Sicherheitsregeln der Elektrotechnik beachten. • Berührungsschutz durch fachgerechten Einbau sicherstellen. • Den Elektroanschluss durch eine Elektrofachkraft ausführen lassen. ACHTUNG! Schäden durch elektrischen Strom. Lockere und unsachgemäße Steckverbindungen können die Klemme überhitzen.
-
Seite 30: Montage
Montage... -
Seite 32: Garantiebedingungen
Rechte, die durch diese Garantie nicht eingeschränkt werden. Diese Garantie räumt dem Verbraucher also zusätzliche Rechte ein. Dies vorausgeschickt, leisten wir, AEG Hausgeräte GmbH, gegenüber dem Verbraucher Garantie für dieses Gerät für den Zeitraum von 24 Monaten ab Übergabe zu den folgenden Bedingungen: 1. -
Seite 33: Service
Service Wenn Sie einmal unsere Hilfe benötigen, erreichen Sie uns in Deutsch- land wie folgt: Bei Fragen zu Bedienung oder Einsatz Ihres Gerätes Wenden Sie sich an den AEG-Direct Info Service: Telefon: 0180 555 4 555 (0,12 Euro/Min)** Internet: www.aeg-hausgeraete.de Bei technischen Störungen... -
Seite 34: Typenschild
Typenschild... -
Seite 36: Änderungen Vorbehalten
Reinigen und für Forst und Garten. Jedes Jahr verkauft die Electrolux-Gruppe in über 150 Ländern der Erde über 55 Millionen Produkte (Kühlschränke, Herde, Waschmaschinen, Staubsauger, Motorsägen und Rasenmäher) mit einem Wert von rund 14 Mrd. USD. AEG Hausgeräte GmbH Postfach 1036 D-90327 Nürnberg http://www.aeg.hausgeraete.de © Copyright by AEG 822 925 006-A-060904-02 Änderungen vorbehalten...
