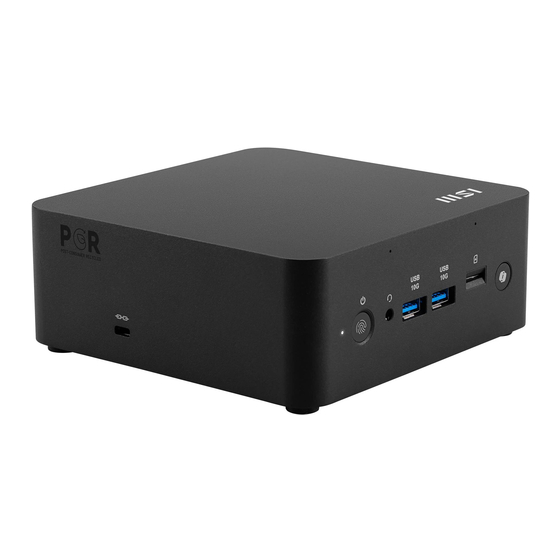

MSI Cubi B206 Benutzerhandbuch
Desktop-rechner
Inhaltsverzeichnis
Quicklinks
Inhaltsverzeichnis
Verwandte Anleitungen für MSI Cubi B206
Inhaltszusammenfassung für MSI Cubi B206
- Seite 1 Cubi Serie Desktop-Rechner Cubi NUC AI+ 2MG (Cubi B206) Benutzerhandbuch...
-
Seite 2: Inhaltsverzeichnis
Inhalt Erste Schritte ....................... 3 Lieferumfang ......................3 Tipps zur sicheren und komfortablen Bedienung ........... 3 Systemdimension ..................... 4 Systemübersicht ....................... 5 Hardware-Einstellungen ................... 9 Platzierung des Systems ..................12 Komponenten des Mainboards ................13 Windows 11-Systembetrieb ................19 Energieverwaltung ....................19 Netzwerkverbindungen .................. -
Seite 3: Erste Schritte
Dieser Teil bietet Ihnen Informationen zur ersten Inbetriebnahme. Bitte achten Sie beim Anschließen des Bildschirms darauf, diesen vorsichtig zu greifen und ein Antistatik-Armband zur Vermeidung statischer Aufladung zu verwenden. Lieferumfang Desktop-Rechner Cubi B206 Dokumentation Kurzanleitung (optional) Benutzerhandbuch (optional) Garantiebuch (optional) Zubehör... -
Seite 4: Systemdimension
Systemdimension... -
Seite 5: Systemübersicht
Systemübersicht... - Seite 6 Mikrofonöffnung Diese Öffnung ist dafür vorgesehen, dem Mikrofon das Aufnehmen von Ton für Aufnahme- oder Kommunikationszwecke zu ermöglichen. Um eine optimale Leistung sicherzustellen, sollte die Öffnung stets frei von Blockierungen gehalten werden. Power-LED Die Betriebsanzeige-LED leuchtet beim Einschalten auf und erlischt, wenn das System abgeschaltet wird.
- Seite 7 Thunderbolt™ 4 Anschluss (USB Typ-C®) ● Unterstützt Übertragungsraten von bis zu 40 Gbit/s mit Thunderbolt™- Geräten. ● Unterstützt Übertragungsraten von bis zu 20 Gbit/s mit USB4™-Geräten ● Unterstützt Übertragungsraten von bis zu 10 Gbit/s mit USB 3.2-Geräten. ● Unterstützt das Laden von bis zu 5 V / 3 A, 15W. ●...
- Seite 8 HDMI™ Anschluss ● Unterstützt 4K@60Hz wie in HDMI™ 2.1 spezifiziert. ● Unterstützt das Ein-/Ausschalten über MSI Power Link. Wichtig ⚠ Die Grafikkarten-Spezifikationen können abhängig von der installierten CPU variieren. Stromanschluss Die über diesen Anschluss gelieferte Spannung versorgt den PC mit Strom.
-
Seite 9: Hardware-Einstellungen
Hardware-Einstellungen Schließen Sie Ihre Peripheriegeräte an geeignete Anschlüsse an Wichtig ⚠ Detaillierte Anleitungen zum Anschließen sind in den Handbüchern Ihrer ● Peripheriegeräte zu finden. Nur Referenzbild. Das Erscheinungsbild kann variieren. ● Anschließen Thunderbolt-Geräten über Verkettung (optional) Die Verkettung (Daisy-Chain) ist eine Methode zum Verbinden mehrerer Geräte an einem PC mit nur einem Ausgangsanschluss. - Seite 10 Verbinden Sie den Stecker des Netzkabels mit dem PC und einer geeigneten Steckdose ● Externes Netzteil: 120W, 19,5V ● Eingang: 100~240 Wechselspannung, 50/60Hz ● Ausgang: 19,5V 6,15A Wichtig ⚠ Achten Sie darauf, grundsätzlich den Stecker des Stromkabels zu fassen, wenn Sie den Stecker aus der Steckdose ziehen.
-
Seite 11: Schließen Sie Das Kabel Für Den Netzschalter An (Optional)
Schließen Sie das Kabel für den Netzschalter an (optional) -
Seite 12: Platzierung Des Systems
Platzierung des Systems Der Benutzer kann das System horizontal oder vertikal aufstellen oder an der Wand montieren. -
Seite 13: Komponenten Des Mainboards
Komponenten des Mainboards 5 mm 115 mm Rückseite E/A Rear I/O JBAT1 JCL_CMOS1 PWR_SW1 JDP1 JBD1 M2_1 CVNI_1 FPC11 JDMIC1 JAMP1 Vorderseite E/A Front I/O... - Seite 14 125 mm Rear I/O Rückseite E/A JTPM1 CPU_FAN1 Front I/O Vorderseite E/A...
-
Seite 15: Vorderseite Anschlüsse
Vorderseite Anschlüsse Rückseite Anschlüsse 1. Ein-/Austaste 6. USB 2.0 Anschluss 2. Kombinierter Audioanschluss 7. Thunderbolt™ 4 Anschluss (USB C®) 3. USB 10 Gbit/s Typ-A Anschluss 8. 2,5 Gbit/s LAN-Anschluss 4. MicroSD Kartenleser 9. HDMI™ Anschluss 5. Copilot-Taste 10. Stromanschluss... -
Seite 16: Interne Header Und Anschlüsse
Interne Header und Anschlüsse JBAT1: Batterieanschluss Signal Signal VBAT2 JCL_CMOS1: Clear CMOS Steckbrücke Signal Signal RTCRST# PWR_SW1: Netzschalter-Header Signal Signal PWRBTIN# JDP1: Debug-Header Signal Signal SIO_DEBUG VCC5 JBD1: BIOS-Debug-Header Signal Signal SOUTA FPC11: USB2.0 Header Signal Signal SBD3+ SBD3- +3VALW +3VALW... - Seite 17 JDMIC1: DMIC Anschluss Signal Signal +3VRUN DMIC_DATA DMIC_CLK JAMP1: AMP Anschluss Signal Signal AMP+ AMP- CPU_FAN1: CPU-Lüfteranschluss Signal Signal SIO_CPU_FANTAC VCC5 SIO_CPU_FAN JTPM1: TPM-Modulanschluss Signal Signal 3VSB PCH_SPI_CS2# EC_PLTRST_TPM# PCH_SPI_MISO SPI_SW_SEL PCH_SPI_MOSI PCH_SPI_CS# PCH_SPI_IO2 PCH_SPI_CLK SERIRQ...
- Seite 18 Blockdiagramm Lunar Lake MX Processor Platform LNL-MX HDMI TCP X4 IT66318 TCP Port 2 M.2 NVMe PCIE PCIE[5:8] Gen5 x 4 CNVi CNVi WiFi USB2.0 USB 2.0 Port6 USB 3.2 Type A USB3.1 Gen1/USB2 PCIE x1 USB 3.0 Port 2 Card Reader PCIE Port 1 1 Ports...
-
Seite 19: Windows 11-Systembetrieb
Windows 11-Systembetrieb ⚠ Wichtig Alle Informationen und Windows Einstellungen können mit der Zeit abweichen sowie ohne Vorankündigung sich ändern. Energieverwaltung Eine intelligente Energieverwaltung bei Computern und Monitoren spart Strom und leistet einen wichtigen Beitrag zum Umweltschutz. Um Energie zu sparen, schalten Sie den Monitor aus oder versetzen den PC in den Energiesparmodus, wenn Sie längere Zeit nicht mit dem Gerät arbeiten. -
Seite 20: System Aufwecken
System aufwecken Wenn sich der Computer im Energiesparmodus befindet, können Sie ihn durch eine der folgenden Aktionen wieder aufwecken – also in den Normalbetrieb zurückversetzen: ● Ein-/Austaste ● Netzwerk (Wake-on-LAN) ● Maus ● Tastatur Tipps zum Energiesparen: ● Schalten Sie den Monitor mit der LCD-Ein-/Austaste ab, wenn Sie längere Zeit nicht mit dem Gerät arbeiten. -
Seite 24: Netzwerkverbindungen
Netzwerkverbindungen Wi-Fi 1. Klicken Sie mit der rechten Maustaste auf [Start](Start) und wählen Sie [Network Connections] (Netzwerkverbindungen) aus der Liste. 2. Wählen und aktivieren Sie [Wi-Fi]. 3. Wählen Sie [Show available networks](Verfügbare Netzwerke anzeigen). Eine Liste verfügbarer WLAN-Verbindungen wird eingeblendet. Wählen Sie eine Verbindung aus der Liste. - Seite 27 Ethernet 1. Klicken Sie mit der rechten Maustaste auf [Start](Start) und wählen Sie [Network Connections] (Netzwerkverbindungen) aus der Liste. 2. Wählen Sie [Ethernet]. 3. Die [IP assignment](IP-Zuweisung) und [DNS server assignment] (DNS-Server- Zuweisung) werden automatisch als [Automatic (DHCP)](Automatisch (DHCP)) festgelegt. 4.
- Seite 30 Einwahl 1. Klicken Sie mit der rechten Maustaste auf [Start](Start) und wählen Sie [Network Connections] (Netzwerkverbindungen) aus der Liste. 2. Wählen Sie [Dial-up](Einwahl). 3. Wählen Sie [Set up a new connection](Neue Verbindung einrichten). 4. Wählen Sie [Connect to the Internet] (Verbindung mit dem Internet herstellen) und klicken Sie auf [Next](Weiter).
-
Seite 32: Systemwiederherstellung
Systemwiederherstellung Wann sollte die Systemwiederherstellung genutzt werden? ● Wiederherstellung des Systems in den Auslieferungszustand und auf die Standardeinstellungen des Herstellers. ● Behebung von Fehlern, die im laufenden Betrieb des Betriebssystems auftreten. ● Bei Befall des Betriebssystems durch Viren, die keine reguläre Fortsetzung des Betriebs zulassen. -
Seite 34: F3 Hotkey-Wiederherstellung (Optional)
System mit der F3-Schnelltaste wiederherstellen Befolgen Sie die nachstehenden Anweisungen: 1. Starten Sie den PC neu. 2. Drücken Sie schnell die F3-Schnelltaste an der Tastatur, sobald die MSI-Begrüßung auf dem Bildschirm erscheint. 3. Klicken Sie am „Choose an Option (Eine Option wählen) “-Bildschirm auf „Troubleshoot (Problemlösung) “. -
Seite 35: Sicherheitshinweise
Strom verbraucht. ● Verlegen Sie das Netzkabel so, dass nicht darauf getreten werden kann. Stellen Sie nichts auf das Netzkabel. ● Verwenden Sie immer den von MSI zugelassenen Netzadapter und das Netzkabel oder ein kompatibles, bei MSI erworbenes Kabel. Akku Bitte treffen Sie besondere Vorsichtsmaßnahmen, wenn dieser Computer mit einem Akku... -
Seite 36: Energy Star
BSMI: 廢電池請回收 Für einen besseren Umweltschutz müssen Altbatterien zur Recycling- oder Sonderentsorgung gebracht werden. Kalifornien, USA: Die Knopfzellenbatterie kann Perchlorat enthalten und erfordert eine besondere Behandlung, wenn sie in Kalifornien recycelt oder entsorgt wird. Weitere Informationen finden Sie unter: https://dtsc.ca.gov/perchlorate/ Umwelt ●... -
Seite 37: Zulassungsbestimmungen
● ErP-Richtlinie 2009/125/EC Die Einhaltung dieser Richtlinien wird anhand der anwendbaren harmonisierten europäischen Normen bewertet. Der Ansprechpartner für regulatorische Angelegenheiten ist MSI-Europe: Eindhoven 5706 5692 ER Son. Produkte mit Funkfunktionalität (EMF) Dieses Produkt enthält ein Funksende- und Empfängermodul. Bei Computern im Normalbetrieb stellt ein Abstand von 20 cm sicher, dass die Radiofrequenz-Expositionswerte den EU-Anforderungen entsprechen. -
Seite 38: Fcc-Erklärung Zu Funkstörungen, Klasse B
FCC-Erklärung zu Funkstörungen, Klasse B Diese Ausrüstung wurde getestet und als mit den Grenzwerten für Digitalgeräte der Klasse B gemäß Teil 15 der FCC-Regularien übereinstimmend befunden. Diese Grenzwerte wurden geschaffen, um angemessenen Schutz gegen Störungen beim Betrieb in Wohngebieten zu gewährleisten. Diese Ausrüstung erzeugt, verwendet und kann Hochfrequenzenergie abstrahlen und kann - falls nicht in Übereinstimmung mit den Bedienungsanweisungen installiert und verwendet - Störungen der Funkkommunikation verursachen. -
Seite 39: Weee-Hinweis
Informationen zu chemischen Stoffen In Übereinstimmung mit Richtlinien zu chemischen Stoffen, wie der EU-REACH- Verordnung (EG-Verordnung Nr. 1907/2006 des Europäischen Parlaments und des Rates), bietet MSI Informationen zu chemischen Stoffen in den Produkten unter: https://csr.msi.com/global/index Umweltfreundliche Produktmerkmale ● Reduzierter Stromverbrauch im Betriebs- und Bereitschaftsmodus ●... -
Seite 40: Aufrüsten Und Garantie
Hinweis zu Urheberrecht und Marken Copyright © Micro-Star Int’ l Co., Ltd. Alle Rechte vorbehalten. Das MSI-Logo ist eine eingetragene Marke von Micro-Star Int’ l Co., Ltd. Alle anderen hierin erwähnten Marken und Namen könnten Marken ihrer jeweiligen Inhaber sein. Es wird keine Zusicherung bezüglich der Genauigkeit oder Vollständigkeit zum Ausdruck gebracht...
