Gira 2475 00 Bedienungsanleitung
Rtr 230 v~ mit relaisausgang, ausschalter und kontrolllicht
Verwandte Anleitungen für Gira 2475 00
Inhaltszusammenfassung für Gira 2475 00

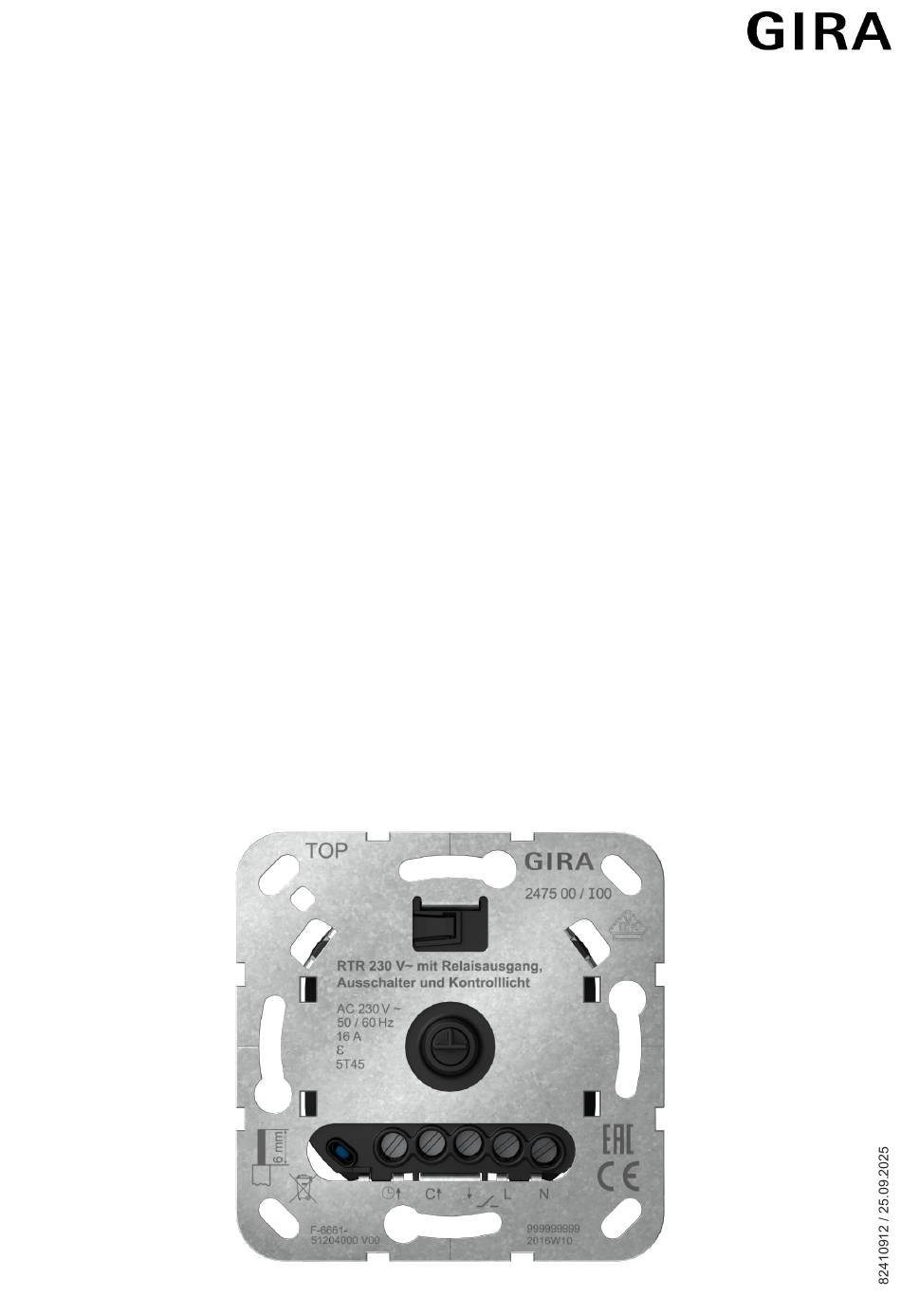

- Seite 1 Bedienungsanleitung RTR 230 V~ mit Relaisausgang, Ausschalter und Kontrolllicht Art.-Nr. 2475 00 Produktabbildung unverbindlich...
-
Seite 2: Inhaltsverzeichnis
RTR 230 V~ mit Relaisausgang, Ausschalter und Kontrolllicht Inhaltsverzeichnis Sicherheitshinweise ...................... 3 Geräteaufbau........................ 3 Bestimmungsgemäßer Gebrauch.................. 3 Produkteigenschaften ....................... 4 Funktionsbeschreibung .................... 4 Bedienung ........................ 5 Informationen für Elektrofachkräfte .................. 7 Inbetriebnahme ...................... 9 Technische Daten...................... 11 Produktinformationen gemäß Ökodesign-Richtlinie (ErP 2009/125/EG) ..... 12 Gewährleistung....................... -
Seite 3: Sicherheitshinweise
RTR 230 V~ mit Relaisausgang, Ausschalter und Kontrolllicht Sicherheitshinweise Um mögliche Schäden zu vermeiden, lesen und befolgen Sie folgende Hinweise: Montage und Anschluss elektrischer Geräte dürfen nur durch Elektrofachkräfte erfolgen. Gefahr durch elektrischen Schlag. Vor Arbeiten an Gerät oder Last freischalten. Da- bei alle Leitungsschutzschalter berücksichtigen, die gefährliche Spannungen an Ge- rät oder Last liefern. -
Seite 4: Produkteigenschaften
RTR 230 V~ mit Relaisausgang, Ausschalter und Kontrolllicht Produkteigenschaften – Manuelles Einstellen einer Komforttemperatur – Manuelles Ausschalten der Temperaturregelung – Temperaturbegrenzungen einstellbar – Universaleingang zur Aktivierung der Absenk-Temperatur (ECO) über Zentral- uhr oder Schalten auf Komforttemperatur bei Präsenz, einstellbar – Eingang zur Aktivierung des Kühlbetriebs über Zentralsteuerung –... -
Seite 5: Bedienung
RTR 230 V~ mit Relaisausgang, Ausschalter und Kontrolllicht Offset Mit dieser Funktion kann die Position des Bedienknopfes angepasst werden, so dass sie der Raumtemperatur entspricht. Somit ist die Anzeige der Temperatur über den Einstellknopf in verschiedenen Räumen vergleichbar. Eine Anpassung von bis zu +/- 3 °C ist möglich. - Seite 6 RTR 230 V~ mit Relaisausgang, Ausschalter und Kontrolllicht Die LED leuchtet für 10 Sekunden in der Farbe der aktuellen Betriebsart. Orange = Frostschutz, blau = Kühlbetrieb, rot = Heizbetrieb. Temperaturregelung ausschalten ￭ Bedienknopf länger als 2 Sekunden drücken, bis die LED orange leuchtet. Das Gerät hat in den Frostschutz geschaltet.
-
Seite 7: Informationen Für Elektrofachkräfte
RTR 230 V~ mit Relaisausgang, Ausschalter und Kontrolllicht Informationen für Elektrofachkräfte Geeigneten Montageort auswählen – Empfohlene Montagehöhe: 1,50 m an Innenwänden. – Gerät nicht in der Nähe von Störquellen wie Öfen, Kühlschränken, Zugluft (z. B. neben der Tür) oder Sonneneinstrahlung montieren. Dies beeinflusst die Temperaturmessung des internen Temperaturfühlers. - Seite 8 RTR 230 V~ mit Relaisausgang, Ausschalter und Kontrolllicht ￭ Elektrisches Heizgerät (10) oder Kühlgerät an Einsatz (1) gemäß Anschluss- plan (siehe Bild 2) anschließen. Leiterquerschnitte beachten (Technische Da- ten) Bei Verwendung mit Fußbodenheizungen sind geeignete bauseitige Maßnah- men an der Fußbodenheizung zu treffen, die eine Überhitzung verhindern. ￭...
-
Seite 9: Inbetriebnahme
RTR 230 V~ mit Relaisausgang, Ausschalter und Kontrolllicht Inbetriebnahme Offset einstellen Mit dieser Funktion kann die Position des Bedienknopfes angepasst werden, so dass sie der Raumtemperatur entspricht. Somit ist die Anzeige der Temperatur über den Einstellknopf in verschiedenen Räumen vergleichbar. Eine Anpassung von bis zu +/- 3°... - Seite 10 RTR 230 V~ mit Relaisausgang, Ausschalter und Kontrolllicht Temperaturbegrenzungen einstellen Der Raumtemperaturregler hat einen Einstellbereich von 5 ... 30 °C. Mit den Einstell- ringen auf der Zentralplatte kann der Einstellbereich der Temperatur eingeschränkt werden. Die angegebenen Temperaturwerte können je nach Einbauort von der tatsächlichen Raumtemperatur abweichen.
-
Seite 11: Technische Daten
RTR 230 V~ mit Relaisausgang, Ausschalter und Kontrolllicht Technische Daten Nennspannung AC 230 V ~ Netzfrequenz 50 / 60 Hz Schaltstrom Heizen 16 A Schaltstrom Kühlen Anschlussleistung Heizgerät Ohmsche Last 3680 W Stellantriebe stromlos geschlossen (NC) 1 … 10 Standby-Leistung max. -
Seite 12: Produktinformationen Gemäß Ökodesign-Richtlinie (Erp 2009/125/Eg)
RTR 230 V~ mit Relaisausgang, Ausschalter und Kontrolllicht Produktinformationen gemäß Ökodesign-Richtlinie (ErP 2009/125/EG) Kontaktangaben: Gira Giersiepen GmbH & Co. KG, Dahlienstraße, 42477 Radevormwald Modellkennung: RTR 230 V~ mit Relaisausgang, Ausschalter und Kontrolllicht, 2475 00 Angabe Symbol Wert Einheit Leistungsaufnahme Im Aus-Zustand... - Seite 13 RTR 230 V~ mit Relaisausgang, Ausschalter und Kontrolllicht Codes der Regelungsfunktionen Das Format des Codes ist TC (f1/f2/f3/f4/f5/f6/f7/f8), wobei TC der Code für die Tem- peraturregelung ist und f1 bis f8 die Codes für die jeweilige Regelungsfunktionen sind, falls vorhanden; ansonsten ist „0“ anzugeben. (TC)* Regelungsfunktionen f1 f2 f3 f4 f5 f6 f7 f8...
-
Seite 14: Gewährleistung
Die Gewährleistung erfolgt im Rahmen der gesetzlichen Bestimmungen über den Fachhandel. Bitte übergeben oder senden Sie fehlerhafte Geräte portofrei mit einer Fehlerbeschreibung an den für Sie zuständigen Verkäufer (Fachhandel/Installations- betrieb/Elektrofachhandel). Diese leiten die Geräte an das Gira Service Center wei- ter. Gira Giersiepen GmbH &...
