TQ Aviation
KRT2-F.0100
EASA.AP445
MAN

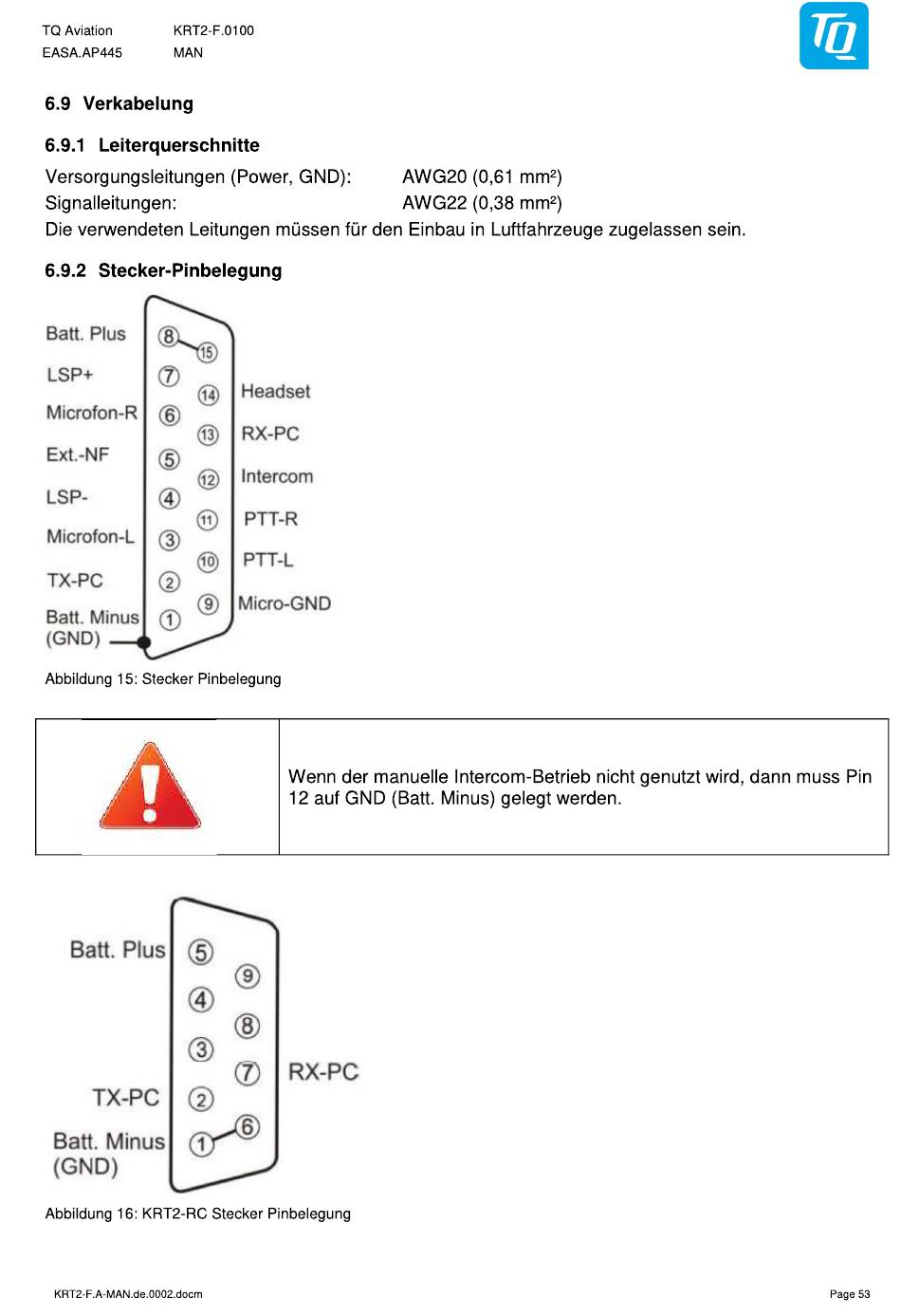

6.9 Verkabelung

6.9.1

Leiterquerschnitte

Versorgungsleitungen
Signalleitungen:
Die verwendeten Leitungen müssen für den Einbau in Luftfahrzeuge zugelassen sein.

6.9.2 Stecker-Pinbelegung

Batt.
Plus
8
15
Microfon-R
Ext.-NF
6
LSP-
Microfon-L
TX-PC
Batt.
Minus
(GND)

Abbildung 15: Stecker Pinbelegung

(5)
Batt.
Plus
TX-PC
Batt. Minus
1
(GND)

Abbildung 16: KRT2-RC Stecker Pinbelegung

KRT2-F.A-MAN.de.0002.docm
(Power, GND):
Headset
RX-PC
Intercom
PTT_R
pTT-L
Micro-GND
Wenn der manuelle Intercom-Betrieb
12 auf GND (Batt. Minus) gelegt werden.
RX-PC
6
AWG20 (0,61 mm2)
AWG22 (0,38 mm2)
nicht genutzt wird, dann muss Pin
Page 53
