5.5.
Geräteanschluss
Der 9-polige Gerätestecker (D-SUB) enthält die elektrischen
Verbindungen für Stromversorgung (9...33V) und die 3-adrige RS232-
Verbindung zum KRT2-Funkgerät..
Die (+UB)-Leitung muss mit einem Überlastschutz (min. 1 Amp.
träge) abgesichert werden!
5.6.
Verkabelung
5.6.1.
Leiterquerschnitte
Versorgungsleitungen (Power, GND):
Signalleitungen:
Die verwendeten Leitungen müssen für den Einbau in Luftfahrzeuge
zugelassen sein.

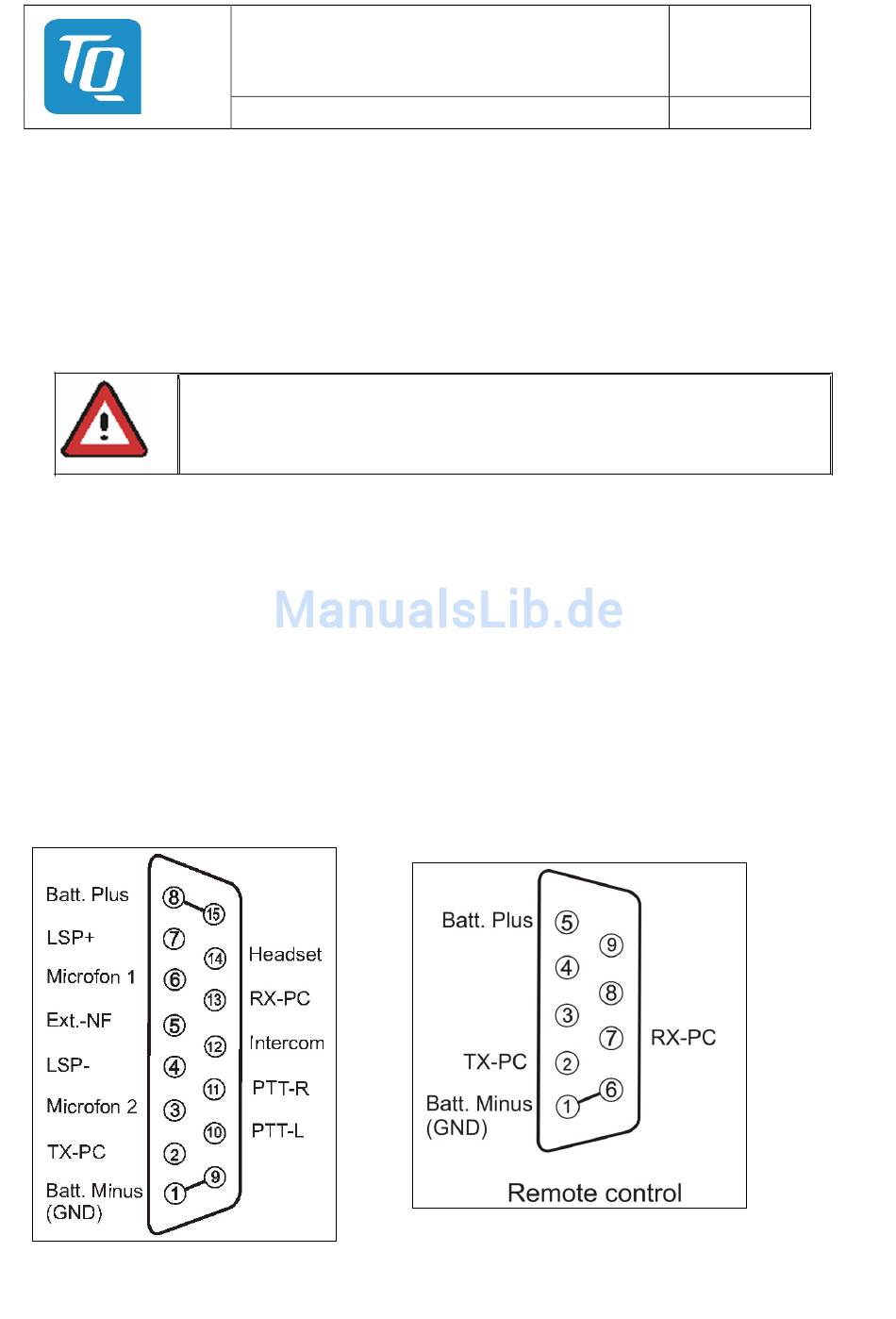

5.6.2.
Stecker-Pinbelegung
Handbuch & Einbauanleitung
Fernbedienung für
VHF-Communication Tranceiver
KRT2-RT
AWG22(0,38 mm²)
AWG22 (0,38 mm²)
15 von 23
Doc.-Nr:
GT-3000-810100
Revision 1.0
