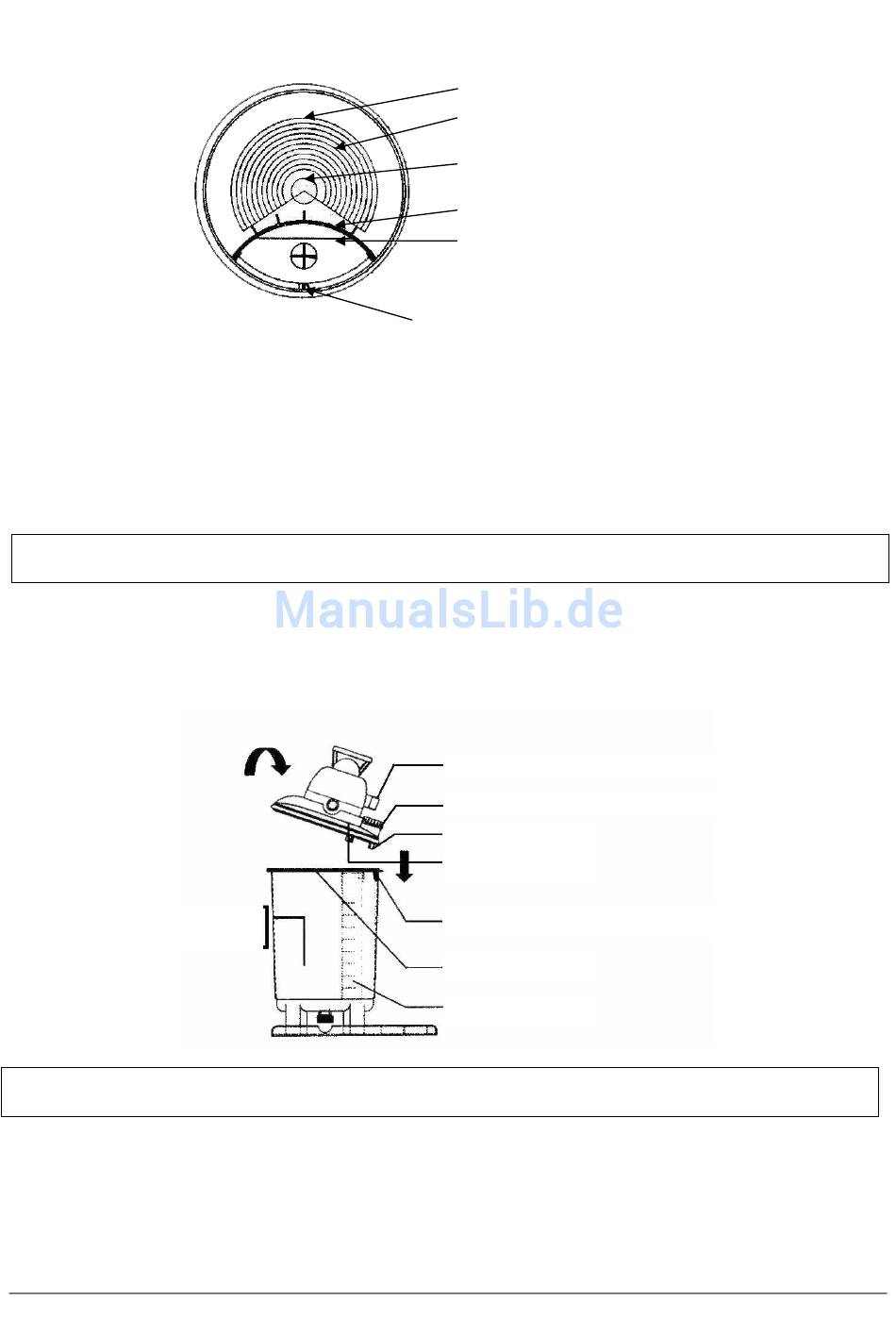

Abbildung 3
Draufsicht Filterkessel
ohne Deckel
Nunmehr das Filtermaterial in die Filterkammer schütten (siehe Abbildung 3).
Das Filtermaterial besteht aus feuergetrocknetem Quarzsand (separat zu bestellen). Der Quarzsand mit einer Mindestkörnung von 0,80 mm.
oder mehr muss der Norm DIN EN 12904 entsprechen.
Den Deckel des Filterkessels sorgfältig schliessen. Eventuell vorhandene Sandkörner und Verunreinigunge von der Auflagefläches für den
Dichtring sowie vom Dichtring selbst entfernen und eine dünne Schicht Vaseline auftragen. Prüfen, dass der Dichtring korrekt positioniert ist.
HINWEIS:
Nicht zu viel Sand einlegen. Der Sand darf nicht in die Reinwasserkammer gelangen, da dies zu Ablagerungen im Pool
führen könnte (siehe Tabelle 2 - Technische Daten).
Den Filterdeckel mit dem Anschluss der "grauen Haube" (6-Wege Ventil) zur Pumpe hin gerichtet auflegen. Die Fixierungsnase des Deckels
(siehe Abb. 4) in die Fixierungslasche in der Reinwasserkammer einführen (siehe Abb. 3), wobei darauf zu achten ist, dass der Deckel
gleichförmig geschlossen wird. Den Spannring auf den Kessel, bzw. auf den Vorsprung des Deckels auflegen und anziehen.
Abbildung 4
Filterkammer
VORSICHT:
Es empfiehlt sich den Spannring vorsichtig anzuziehen, da der Spanner (mittels Hebel oder Schraube) beim
Einschnappen Verletzungen bewirken kann.
4.3
Anschließen der Filteranlage an den Pool
Zum Anschließen der Filteranlage an den Pool müssen flexible Schläuche (bauseits) verwendet werden
1) – Die Saugseite der Vorfilterpumpe mit dem Skimmer (Pool) verbinden.
2) – Den Deckel des Filterkessels (Pool) mit dem Einlass des Skimmers verbinden.
3) – Den Deckel der Filteranlage (Ablauf) mit einem Kanalabfluss am Boden oder einer Sickergrube DN 100 verbinden.
Filtersiebboden mit Feinschlitzung
Filterkammer
Behälterentleerung ¾" unter dem
Siebboden (Mitte Behälterboden)
Trennwand Reinwasser/Filterkammer
Reinwasserkammer
Achtung: Fixierungslasche, hier
muss die Fixierungsnase des
Filterdeckels einrasten
Anschluss Schlauchdurchlass 38 mm von der Pumpe
Öffnung im Filterdeckel 2 ¼" für UV Röhren
Fixierungsnase
Filterdeckel
Fixierungslasche in der Reinwasserkammer
Dichtring
Reinwasserkammer
