GRAUPNER HoTT-FAN Betriebsanleitung Seite 6

Die Ruderausschläge
Die Ruderausschläge sind werkseitig für ca. 100% Servoweg richtig eingestellt und
haben nachfolgende Werte, jeweils gemessen an der Ruderendkante und an der
Ruderinnenseite: Höhenruder ca. 12,5 mm nach oben und unten, Querruder ca. 15
mm nach oben und ca.10 mm nach unten.

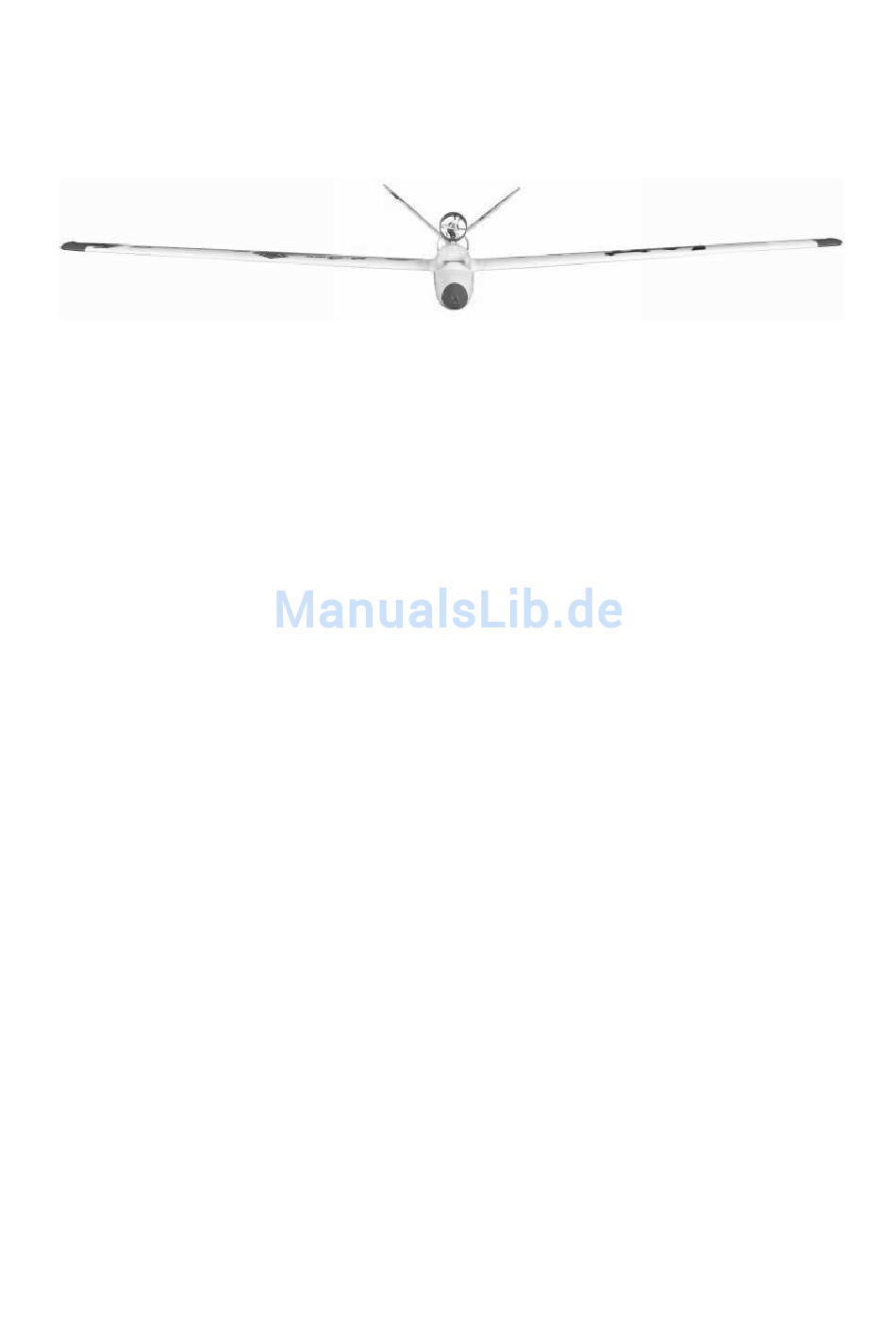

Die Abbildung zeigt das Modell mit ausgefahrenem, jedoch nicht eingeschaltetem
Klapptriebwerk. Der Gleitwinkel des Modells wird dadurch schlechter, was genaue
Ziellandungen ermöglicht. Das Aus- und Einfahren des Klapptriebwerkes am besten
mit einem 2-Stufenschalter des Senders betätigen. Achtung: Unbedingt darauf
achten, dass das Servo zur Betätigung des Klapptriebwerkes keinesfalls in
einer Endstellung blockiert wird. Sofern kein Sender mit genügend Funktionen
insbesondere ohne elektronische Trimmmöglichkeit zur Verfügung steht ist die
Verwendung des Mixers Best.-Nr. 9920.86 erforderlich.
Der Schwerpunktbereich
Der Schwerpunktbereich des HoTT-FAN liegt bei eingefahrenem Klapptriebwerk
zwischen 50 und 60 mm, von der Tragflächenvorderkante aus gemessen. Sofern die
empfohlene LiPo-Batterie verwendet wird liegt der Schwerpunkt ohne Trimmgewicht
in diesem Bereich. Die Schwerpunktlage kann zur Kontrolle geprüft werden, indem
das Modell im Schwerpunktbereich unterhalb der Tragfläche mit zwei Fingern
unterstützt wird. Das Modell soll dann waagrecht auspendeln.
Der Erstflug
Laden Sie zuerst die LiPo- und die Senderbatterie voll. Verwenden Sie dazu
ausschließlich die von uns empfohlenen Ladegeräte und beachten Sie die
Bedienungsanleitung und Sicherheitshinweise der Ladegeräte.
Das fertig vorbereitete Modell ausschließlich bei Windstille oder schwachem Wind
einfliegen, für einen ungeübten Modellpilot wird das Steuern des Modells bei Wind zu
schwierig. Eine leicht gegen die Windrichtung abfallende oder ebene Freifläche wird
als Gelände benötigt. Keinesfalls zwischen Gebäuden oder Bäumen starten, da das
Modell durch die verwirbelte Luft schlecht steuerbar ist. Beim erstmaligen Steuern
eines Flugmodells ist es von Vorteil, wenn ein erfahrener Helfer bei der Überprüfung
des Modells und den ersten Flügen zur Seite steht.
Das Modell per Handstart mit laufendem Impellerantrieb gegen die Windrichtung in
die Luft schieben, nicht werfen. Die richtige Startgeschwindigkeit wird durch einige
Laufschritte erreicht. Beim Start soll die Rumpfnase des Modells leicht (ca. 15° ) nach
oben zeigen.
Eine Trimmung des Modells insbesondere nach dem ersten Start ist unerlässlich, sie
erfolgt über die Trimmtasten unterhalb bzw. neben den Steuerknüppeln. Das Modell
mit dem Trimmtaster für das Querruder so austrimmen, dass es geradeaus fliegt. Die
Landung exakt gegen die Windrichtung mit abgeschaltetem Triebwerk durchführen.
Vor dem Aufsetzen die Fluggeschwindigkeit des Modells durch dosierte
Höhenruderausschläge reduzieren. Die Landung immer gegen die Windrichtung
ausführen.
GRAUPNER/SJ GmbH D-73230 KIRCHHEIM/TECK GERMANY
Änderungen vorbehalten! Keine Haftung für Druckfehler! 10/2013
6
