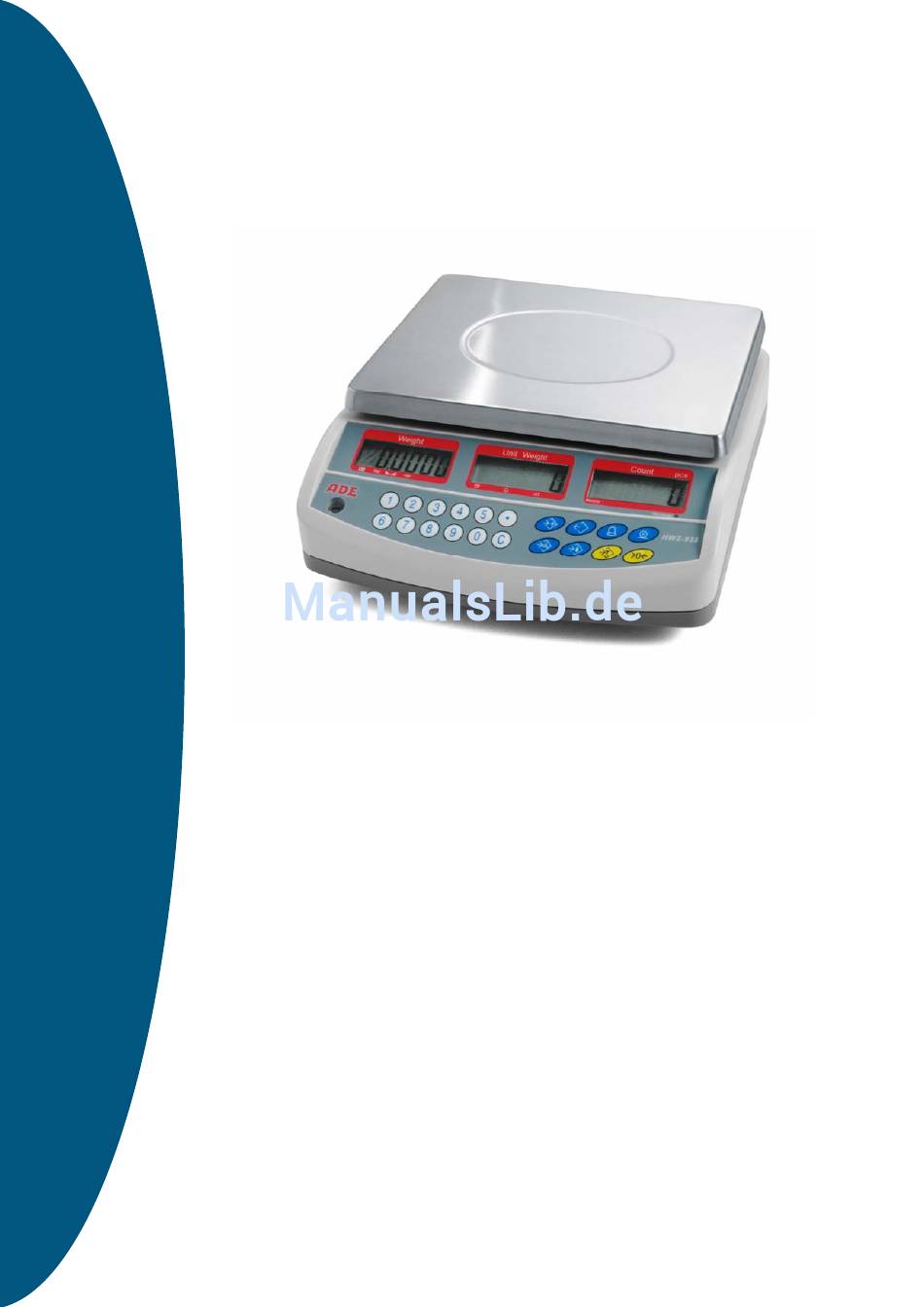

- Seite 1 BEDIENUNGSANLEITUNG Elektronische Zählwaage Zählwaage Serie HWZ HWZ-090520-Rev003-UM-de...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Einsatzbereiche .......................... 2 Lieferzubehör ..........................2 Warnhinweise ..........................2 Aufstellen der Waage ......................... 3 Displaybeschreibung ......................... 3 Tastenfunktionen und Displayanzeigen ..................4 Anzeigenübersicht ........................4 ... -
Seite 3: Einsatzbereiche
Einsatzbereiche Die digitale HWZ-Serie bietet exakte, schnelle und vielfältige Zähl- und Kontrollwiegungen und ist für den Einsatz in den nicht gesetzlich geregelten Bereichen bestimmt. Sie unterteilt sich in zwei Arten: − Die HWZ-Waagen sind nur kg-wiegende Waagen. Die HWZa-Waagen können Gewichtseinheit kg in lb ändern, und umgekehrt. Ansonsten teilen die Waagen dieser zwei Reihen die gleichen Funktionen. -
Seite 4: Aufstellen Der Waage
Aufstellen der Waage 1. Nehmen Sie das Lieferzubehör vorsichtig aus der Verpackung. 2. Stellen Sie die Waage auf eine stabile, waagerechte Unterlage. Stellen Sie die Waage nicht auf einen wackeligen oder vibrierenden Tisch, da dieses die Messergebnisse verfälscht. 3. Zur Ausrichtung der Waage stellen Sie bitte die vier Füße der Waage so ein, dass die Luftblase exakt mittig der Libelle ist. -
Seite 5: Tastenfunktionen Und Displayanzeigen
Tastenfunktionen und Displayanzeigen Additions-Taste: Addiert die laufende Stückzahl zum Summenspeicher. Bis zu 99 Werte bzw. bis zur vollen Kapazität des Tarierbereichs im Fenster „Gewicht“ (Weight) können addiert werden. Druckt auch die angezeigten Werte, wenn Selbstdruck ausgeschaltet ist. Summenspeicher-Taste Dient zum Aufruf des Summenspeichers. Grenzwerttaste Stellt die obere Grenze für die Stückzahl ein. -
Seite 6: Gewicht-Fenster (Weight)
Gewicht-Fenster (WEIGHT) Dieses Fenster besitzt ein 5-stelliges Display, um das Gewicht auf der Waage anzuzeigen. Die Pfeile über den Symbolen zeigen an: Nullstellung Niedrige Batteriespannung, Nettogewicht Stabilität Bei HWZa-Modellen gibt es zusätzliche Pfeilanzeigen für die Wägeeinheiten "lb" oder "kg". Referenzgewicht-Fenster (UNIT WEIGHT) Dieses Fenster zeigt das Referenzgewicht einer Probe an. -
Seite 7: Tarieren
Tarieren Es gibt zwei Methoden, um einen Tarawert einzugeben. Die erste beruht auf dem Gewicht, das auf der Wiegeplattform ist, und die zweite beruht auf einem Wert, der vom Benutzer eingegeben wird. 8.2.1 Erste Methode: − Stellen Sie die Waage auf Null durch Drücken der -Taste –... -
Seite 8: Wägen Einer Probe, Um Das Referenzgewicht Zu Bestimmen
8.3.2 Wägen einer Probe, um das Referenzgewicht zu bestimmen − Um das durchschnittliche Gewicht der Einzelteile festzulegen, die gezählt werden sollen, ist es notwendig, eine bekannte Stückzahl auf die Waage zu legen und dann die Zahl von Einzelteilen einzugeben, die gewogen werden. −... -
Seite 9: Voreinstellung Der Höchst- Und Mindestwerte Für Akustischen Alarm
8.4.2 Voreinstellung der Höchst- und Mindestwerte für akustischen Alarm Die Zählwaage HWZ verfügt über eine Programmierfunktion, bei der ein akustisches Signal ertönt, sofern eine vom Anwender vorgegebene Stückzahl bzw. ein vorgegebenes Gewicht entweder erreicht (Mindestwerte) oder überschritten (Höchstwerte) wird. Weitere Hinweise zur Einstellung des akustischen Signals sind in Kapitel „9 – Parameter“. −... -
Seite 10: Automatischer Summenspeicher
8.4.5 Automatischer Summenspeicher − Die Waage kann eingestellt werden, um Gesamtsummen automatisch zu summieren, wenn ein Gewicht auf die Waage gesetzt wird. Es ist nicht mehr notwendig, die -Taste zu drücken, um Werte zu speichern. Jedoch ist die Taste noch aktiv und kann gedrückt werden, um die Werte sofort zu speichern. -
Seite 11: Stromversorgung Und -Verbrauch
F6 PLn Stellt eine neue Kennzahl ein. Drücken Sie . "_____" wird angezeigt. Geben Sie die neue Kennzahl ein und drücken Sie danach die Taste. "_____" wird angezeigt. Geben Sie die Kennzahl nochmals ein und bestätigen mit "_____" wird angezeigt: Die neue Kennzahl wurde angenommen. Verwahren Sie die neue Kennzahl für einen späteren Gebrauch an einem sicheren Ort! F7 SPD Stellt die Geschwindigkeit des A/D-Wandlers ein. -
Seite 12: Fehlermeldungen
Hintergrundbeleuchtung des LCD-Displays − Die Hintergrundbeleuchtung des LCD-Displays kann eingestellt werden, um permanent eingeschaltet zu sein; sie kann auch erst eingeschaltet werden, wenn ein Gewicht auf der Waage ist; oder sie kann abgeschaltet werden. − Um die Hintergrundbeleuchtung einzustellen, drücken Sie die Taste 6 Sekunden lang. -
Seite 13: Pflege, Wartung Und Nacheichung
12.1 Garantie ADE wird dieses Produkt reparieren oder ersetzen, wenn der Nachweis geführt wird, dass es innerhalb von 1 Jahr ab Verkaufsdatum (Kaufbeleg ist erforderlich) durch mangelhafte Arbeitsqualität oder defektes Material versagt hat. Alle beweglichen Teile, wie z. B. Akkus, Kabel, etc. sind hiervon ausgenommen. -
Seite 14: Technische Daten
Technische Daten Modell: HWZ-6 HWZ-15 HWZ-30 Höchstlast: 6 kg 15 kg 30 kg Ziffernschritt: Auflösung 1:30.000 1:30.000 1:30.000 Tarierbereich -6 kg -10 kg -30 kg Reproduzierbarkeit Linearität ± Schnittstelle RS232-Datenausgang (optional – nicht nachrüstbar) Stabilisierungszeit Typischerweise 2 Sekunden Betriebstemperatur 0°C – 40°C Schutzart IP34 Stromversorgung... -
Seite 15: Konformitätserklärung Des Herstellers
Konformitätserklärung des Herstellers Dieses Produkt wurde gemäß den harmonisierten europäischen Normen hergestellt. Es entspricht den Bestimmungen der unten aufgeführten EG - Richtlinien: - RL 2004/108/EG über dir elektromagnetische Verträglichkeit - RL 2006/95/EG Niederspannungsrichtlinie in den jeweils geltenden Fassungen HWZ-090520-Rev003-UM-de...
