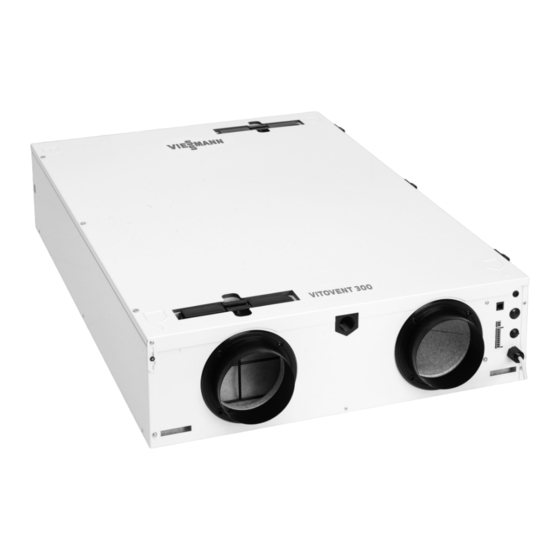

- Seite 1 VIESMANN Montage- und Serviceanleitung für die Fachkraft Vitovent 300-C Typ H32S B150 Wohnungslüftungs-System mit Wärmerückgewinnung für max. Luftvolumenstrom 150 m VITOVENT 300-C Bitte aufbewahren! 5699511 DE 9/2018...
-
Seite 2: Erläuterung Der Sicherheitshinweise
Sicherheitshinweise Sicherheitshinweise Bitte befolgen Sie diese Sicherheitshinweise genau, um Gefahren und Schäden für Men- schen und Sachwerte auszuschließen. Erläuterung der Sicherheitshinweise Gefahr Hinweis Dieses Zeichen warnt vor Personenschäden. Angaben mit dem Wort Hinweis enthalten Zusatzinfor- mationen. Achtung Dieses Zeichen warnt vor Sach- und Umwelt- schäden. -
Seite 3: Sicherheitshinweise
Instandsetzungsarbeiten Achtung Die Instandsetzung von Bauteilen mit sicher- heitstechnischer Funktion gefährdet den siche- ren Betrieb der Anlage. Defekte Bauteile müssen durch Viessmann Ori- ginalteile ersetzt werden. Zusatzkomponenten, Ersatz- und Verschleißteile Achtung Ersatz- und Verschleißteile, die nicht mit der Anlage geprüft wurden, können die Funktion beeinträchtigen. -
Seite 4: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis 1. Information Symbole ....................Bestimmungsgemäße Verwendung ............Einsatz im Passivhaus ................Produktinformation ................. 2. Montagevorbereitung Aufstellung ..................... Anforderungen an die Aufstellung ............■ Abmessungen ..................■ Schutz des Wohnungslüftungs-Systems ..........10 3. Montageablauf Deckenmontage ..................11 Wandmontage ..................13 Außen-/Fortluftleitungen anschließen ............ -
Seite 5: Information
Information Symbole Die Arbeitsabläufe für die Erstinbetriebnahme, Inspek- Symbol Bedeutung tion und Wartung sind im Abschnitt „Erstinbetrieb- Verweis auf anderes Dokument mit weiter- nahme, Inspektion und Wartung“ zusammengefasst führenden Informationen und folgendermaßen gekennzeichnet: Arbeitsschritt in Abbildungen: Symbol Bedeutung Die Nummerierung entspricht der Reihen- Bei der Erstinbetriebnahme erforderliche folge des Arbeitsablaufs. -
Seite 6: Einsatz Im Passivhaus
Information Einsatz im Passivhaus Vitovent 300-C entspricht den Anforderungen für den Einsatz im Passivhaus. Produktinformation Vitovent 300-C ist ein Wohnungslüftungsgerät für Ein- Am Bedienteil des Wärmeerzeugers oder des Lüf- tungsgeräts können Zeitprogramme eingestellt wer- familienhäuser oder Wohnungen bis 90 m Wohnflä- den, mit denen sich das Wohnungslüftungs-System an che. -
Seite 7: Montagevorbereitung
Montagevorbereitung Aufstellung Anforderungen an die Aufstellung Das Lüftungsgerät vorzugsweise innerhalb der luft- Hinweise zum Betrieb des Lüftungsgeräts in Ver- ■ dichten und wärmegedämmten Gebäudehülle auf- bindung mit einer raumluftabhängigen Feuerstätte stellen. ■ Eine bauseitige Sicherheitseinrichtung muss instal- Achtung liert werden, die bei Unterdruck im Raum das Lüf- Der Aufstellraum muss trocken und frostsicher tungsgerät ausschaltet. -
Seite 8: Abmessungen
Montagevorbereitung Aufstellung (Fortsetzung) Abmessungen Abb. 1 Anschluss Symbol Zuluft DN 125 Außenluft DN 125 Fortluft DN 125 Abluft DN 125 Kondenswasserablauf ¾ — (Anschluss-Stück für bauseitige Kondenswasserleitung bei- liegend) Elektrischer Anschlussbereich —... - Seite 9 Montagevorbereitung Aufstellung (Fortsetzung) Hinweis Zum Anschluss des Kondenswasserschlauchs (bau- seits) beiliegendes Anschluss-Stück anschrauben: Siehe Seiten 11 und 13. Mindestabstände bei Deckenmontage Achtung Die folgenden Maße sind Montagemaße für das Lüftungsgerät. Bei der Montage zusätzlich den Platzbedarf für Geräteanschlüsse und Leitungsbögen berück- sichtigen.
-
Seite 10: Schutz Des Wohnungslüftungs-Systems
Montagevorbereitung Aufstellung (Fortsetzung) Mindestabstände bei Wandmontage Wandabstand Achtung Falls die Fortluftleitung und/oder die Außenluftleitung Die folgenden Maße sind Montagemaße für das mit EPP-Bögen 90° waagerecht durch die hintere Lüftungsgerät. Wand nach außen geführt werden sollen, einen Wand- Bei der Montage zusätzlich den Platzbedarf für abstand von 190 mm einhalten. -
Seite 11: Montageablauf
Montageablauf Deckenmontage Abb. 5 3. 4x 10 Nm Abb. 6... - Seite 12 Montageablauf Deckenmontage (Fortsetzung) Abb. 7...
-
Seite 13: Wandmontage
Montageablauf Wandmontage 10 Nm Abb. 8 Abb. 9... -
Seite 14: Montageablauf
Montageablauf Wandmontage (Fortsetzung) Abb. 10 Außen-/Fortluftleitungen anschließen Rohre auf die jeweiligen Anschluss-Stutzen des Lüf- tungsgeräts schieben (ggf. bauseits Rückschlagklappe einsetzen). Die Anschluss-Stutzen müssen vollständig vom Rohr verdeckt werden, da an den kälteren Anschluss-Stutzen sonst Kondenswasser entstehen kann. Lückenlose Dämmung sicherstellen. -
Seite 15: Kondenswasserablauf Anschließen
Montageablauf Außen-/Fortluftleitungen anschließen (Fortsetzung) Abb. 11 2. Anschlussrohre luftdicht montieren. Je nach Rohr- Verlegung der Außen-/Fortluftleitungen: typ mit Schelle oder Kaltschrumpfband befestigen. Montage- und Serviceanleitung „Luftverteilsys- tem“ Kondenswasserablauf anschließen Durch die Wärmerückgewinnung fällt im Gegenstrom- Kondenswasserleitung über Trockensiphon oder ■ Wärmetauscher Kondenswasser an. -
Seite 16: Kondenswasserleitung An Lüftungsgerät Anschließen
Montageablauf Kondenswasserablauf anschließen (Fortsetzung) Falls der Kondenswasserablauf durch unbeheizte ■ Räume verläuft, muss er in diesen Räumen vor Frost geschützt werden (z. B. Wärmedämmung oder Begleitheizung). ■ Aufgrund der Rückstaugefahr ist die Anbindung der Kondenswasserleitung an Regenfallrohre nicht zulässig. Kondenswasserleitung an Lüftungsgerät anschließen Deckenmontage Wandmontage BC D... -
Seite 17: Wartungsfreier Trockensiphon (Zubehör)
Montageablauf Kondenswasserablauf anschließen (Fortsetzung) Wartungsfreier Trockensiphon (Zubehör) Hinweis Bei Lüftungsgerät mit Enthalpiewärmetauscher muss ein Trockensiphon für den Kondenswasserablauf ein- gesetzt werden. Abb. 14 Anschluss für Kondenswasserableitung 18 bis 20 mm Abwasserleitung DN 40, z. B. HT-Rohr (bauseits) mit Gefälle Anschluss für Kondenswasser-Ablaufstutzen mit Verschlusskappe, da hier nicht verwendet Siphon mit Geruchsverschluss (bauseits) Hinweis... -
Seite 18: Übersicht Der Elektrischen Anschlüsse
Montageablauf Elektrisch anschließen (Fortsetzung) Übersicht der elektrischen Anschlüsse Abb. 16 Funkempfänger für Funk-Bedienschalter RJ 45 Ausgang 24 V , max. 4,5 VA (X15.5/X15.6) – Anschluss Modbus Für CO -/Feuchtesensor (zusätzlich ■ Eingang, umschaltbar (X15.1/X15.2) Oder ■ Eingang 0 bis 10 V für CO -Sensor –... -
Seite 19: Anschluss 3-Wege-Umschaltklappe Für Erdwärmetauscher (Bauseits)
Montageablauf Elektrisch anschließen (Fortsetzung) Erforderliche Parametereinstellungen Anschluss Lüftungsbedienteil Typ LB1 Regelung Vitotronic 200, Typ Einstellwert Wärmepumpenregelung HO1B/HO1C für Gas-Brenn- Vitotronic 200, Typ WO1C wert-Wandgeräte Eingang 0 bis 10 V „Funktion Eingang 1 C1B0“ „Funktion Eingang 1 B0“ „1“ „Min. Spannung Eingang 1 „Min. - Seite 20 Montageablauf Elektrisch anschließen (Fortsetzung) Funkempfänger montieren und anschließen 8. 1. Abb. 17 2. Auf glatten Untergründen kann der Funkempfänger mit der beiliegenden Klebefolie aufgeklebt werden. Abb. 18...
- Seite 21 Montageablauf Elektrisch anschließen (Fortsetzung) Funk-Bedienschalter an Wand montieren Abb. 19 1. Auf glatten Untergründen kann der Funk-Bedien- schalter mit den beiliegenden Klebestreifen aufge- klebt werden. Funk-Bedienschalter anmelden 1. Am Funkempfänger Taste „LRN/SET“ drücken. Die Taste „LRN/SET“ blinkt rot. 2. Am Funk-Bedienschalter Taste einmal drücken.
-
Seite 22: Luftdruckwächter (Bauseits)
Montageablauf Elektrisch anschließen (Fortsetzung) Luftdruckwächter (bauseits) Luftdruckwächter in den Räumen montieren, in denen eine raumluftabhängige Feuerstätte betrieben wird. -/Feuchtesensor (Zubehör) anschließen Siehe Seite 17. Externes elektrisches Vorheizregister anschließen Zusätzliches externes elektrisches Vorheizregister Elektrischer Anschluss: Siehe Seite 17. (Zubehör) für einen durchgängigen Betrieb des Lüf- tungsgeräts bei sehr kalten Außentemperaturen (Pas- sivhausanwendung): Einbau in Außenluftleitung nahe am Geräteanschluss-Stutzen. -
Seite 23: Erstinbetriebnahme
Erstinbetriebnahme, Inspektion, Wartung Arbeitsschritte - Erstinbetriebnahme, Inspektion und Wartung Arbeitsschritte für die Erstinbetriebnahme Arbeitsschritte für die Inspektion Arbeitsschritte für die Wartung Seite • 1. Kontrolle des Wohnungslüftungs-Systems..............24 • • • 2. Lüftungsgerät einschalten....................24 • 3. Sprache, Uhrzeit und Datum einstellen................25 •... -
Seite 24: Kontrolle Des Wohnungslüftungs-Systems
Erstinbetriebnahme, Inspektion, Wartung Kontrolle des Wohnungslüftungs-Systems Gefahr Wir empfehlen, das Wohnungslüftungs-System Der gleichzeitige Betrieb einer raumluftabhängi- nach folgenden Merkmalen zu prüfen: gen Feuerstätte (z. B. offener Kamin) und des ■ Freier Querschnitt von Außenluftansaugung und Lüftungsgeräts im selben Verbrennungsluftver- Fortluftführung bund führt zu einem gefährlichen Unterdruck im ■... -
Seite 25: Erstinbetriebnahme, Inspektion, Wartung
Erstinbetriebnahme, Inspektion, Wartung Sprache, Uhrzeit und Datum einstellen Bedienungsanleitung Luftvolumenströme einstellen Montage- und Serviceanleitung „Lüftungsbe- dienteil“ oder des Wärmeerzeugers Luftvolumenströme einregulieren Lüftungsstufe 2 einstellen. ■ Falls vorhanden, die Überwachung von Luft- ■ feuchte und CO -Konzentration ausschalten. – Lüftungsbedienteil, Typ LB1/Wärmepumpenre- gelung: „C1B0“... -
Seite 26: Luftvolumenströme Zuluft-/Abluftseite Abgleichen
Erstinbetriebnahme, Inspektion, Wartung Luftvolumenströme einregulieren (Fortsetzung) 7. Falls zuvor ausgeschaltet, die Überwachung von Hinweis Luftfeuchte und CO -Konzentration wieder ein- Die Einregulierung der Luftmengen mit einem Flügel- radanemometer ergibt keine hohe Genauigkeit. schalten. Abweichungen um 10 % sind möglich. Wichtig ist die ±... - Seite 27 Erstinbetriebnahme, Inspektion, Wartung Filter reinigen und austauschen (Fortsetzung) Filterboxen aus dem Gerät herausziehen Filter austauschen Abb. 23 3. Vor dem Herausziehen der Filter die Einbaulage merken. Ggf. mit Stift Markierung anbringen. Abb. 22 Box für Abluftfilter Box für Außenluftfilter...
-
Seite 28: Wartungsanzeige Filter Zurücksetzen
Erstinbetriebnahme, Inspektion, Wartung Filter reinigen und austauschen (Fortsetzung) Filterboxen in das Gerät einschieben Abb. 24 Abluftfilter Außenluftfilter Wartungsanzeige Filter zurücksetzen Bedienungsanleitung „Lüftungsbedienteil, Typ LB1“ oder des Wärmeerzeugers Gerät öffnen Vor dem Öffnen des Geräts Filterboxen herausziehen: Gefahr Siehe Seite 27. Das Berühren spannungsführender Bauteile kann zu gefährlichen Verletzungen durch elektri- schen Strom führen. -
Seite 29: Kondenswasserwanne Reinigen
Erstinbetriebnahme, Inspektion, Wartung Gerät öffnen (Fortsetzung) Abb. 25 Kondenswasserwanne reinigen Achtung Auslaufendes Kondenswasser kann zu Geräte- schäden führen. Kondenswasserwanne beim Herausnehmen nicht kippen. - Seite 30 Erstinbetriebnahme, Inspektion, Wartung Kondenswasserwanne reinigen (Fortsetzung) Abb. 26 Hinweis Beim Öffnen der Kondenswasserwanne kann Kon- denswasser heraustropfen. ■ Kondenswasserwanne innen mit feuchtem Tuch auswischen. Ggf. mit Staubsauger reinigen. Keine Reinigungsmittel verwenden! ■ Kondenswasserablauf prüfen. Ggf. Verschmut- zung entfernen.
-
Seite 31: Gegenstrom-Wärmetauscher Reinigen
Erstinbetriebnahme, Inspektion, Wartung Gegenstrom-Wärmetauscher reinigen Achtung Mechanische Beanspruchung kann die Lamel- len des Gegenstrom-Wärmetauschers beschädi- gen. Gegenstrom-Wärmetauscher nur am Gehäuse anfassen. Abb. 27 Gegenstrom-Wärmetauscher Hinweis Beim Einbau die Markierungen zur korrekten Einbau- lage beachten: Siehe Seite 33. -
Seite 32: Reinigungshinweise
Erstinbetriebnahme, Inspektion, Wartung Gegenstrom-Wärmetauscher reinigen (Fortsetzung) Reinigungshinweise Gefahr Ablagerungen von Chemikalien am Gegen- strom-Wärmetauscher können zu Gesundheits- und Geräteschäden führen. ■ Gegenstrom-Wärmetauscher nur mit klarem Wasser reinigen, max. Temperatur 50 °C. Gegenstrom-Wärmetauscher mit Handbrause ■ abspülen. Nicht mechanisch reinigen. Vor dem Einbau in das Lüftungsgerät abtropfen lassen. -
Seite 33: Gerät Schließen
Erstinbetriebnahme, Inspektion, Wartung Gerät schließen 1. Gegenstrom-Wärmetauscher einbauen: Siehe Seite 31. Hierbei die Markierungen zur korrekten Einbaulage beachten. 2. Kondenswasserwanne einbauen: Arbeitsschritte auf Seite 30 in umgekehrter Reihenfolge 3. Gerät schließen: Arbeitsschritte auf Seite 29 in umgekehrter Reihenfolge 4. Filterboxen in das Gerät einschieben: Siehe Seite 28. -
Seite 34: Kondenswasserablauf Prüfen
Erstinbetriebnahme, Inspektion, Wartung Kondenswasserablauf prüfen Abb. 30 Kondenswasser-Ablaufstutzen Kondenswasserschlauch Festen Sitz und Dichtheit des Kondenswasser- schlauchs am Kondenswasser-Ablaufstutzen prüfen. Alle elektrischen Steckverbindungen und Leitungsdurchführungen auf festen Sitz prüfen Wohnungslüftungs-System in Betrieb nehmen Einweisung des Anlagenbetreibers Der Ersteller der Anlage hat den Betreiber der Anlage in die Bedienung einzuweisen. -
Seite 35: Instandhaltung
Instandhaltung Übersicht interne Komponenten Abb. 31 Zuluftventilator Abluftventilator Ablufttemperatursensor (NTC 10 k Reglerleiterplatte Ω Motor Bypassklappe mit Steckverbindung Integriertes elektrisches Vorheizregister Außenlufttemperatursensor (NTC 10 k Ω Reglerleiterplatte ausbauen Gefahr Das Berühren spannungsführender Bauteile kann zu gefährlichen Verletzungen durch elektri- schen Strom führen. Vor dem Öffnen des Geräts Netzanschluss- Stecker ziehen. -
Seite 36: Codierschalter Prüfen
Instandhaltung Reglerleiterplatte ausbauen (Fortsetzung) Abb. 32 Codierschalter prüfen Reglerleiterplatte Abb. 33 Codierschalter Erforderliche Einstellung der Codierschalter Hinweis Schalter Falls die Codierschalter nicht korrekt eingestellt sind, geht das Lüftungsgerät nicht in Betrieb. Abb. 34... -
Seite 37: Widerstandskennlinie Der Temperatursensoren
Instandhaltung Widerstandskennlinie der Temperatursensoren Temperatursensoren NTC 10 k Ω Temperatur in °C Abb. 35... - Seite 38 Instandhaltung Widerstandskennlinie der Temperatursensoren (Fortsetzung)
-
Seite 39: Einzelteillisten
Einzelteillisten Übersicht Vitovent 300-C Zur Bestellung von Einzelteilen sind folgende Angaben erforderlich: ■ Herstell-Nr. (siehe Typenschild ■ Positionsnummer des Einzelteils (aus dieser Einzel- teilliste) Abb. 36 Typenschild... -
Seite 40: Baugruppe Vitovent 300-C
Einzelteillisten Baugruppe Vitovent 300-C 0015 0017 0012 0018 0016 0014 0011 0019 0013 0013 0008 0001 0009 0002 0005 0004 0020 0003 0021 0002 0007 0009 0001 0013 0013 0006 Abb. 37... - Seite 41 Einzelteillisten Baugruppe Vitovent 300-C (Fortsetzung) Pos. Einzelteil 0001 Ventilator 0002 Temperatursensor NTC 10 k Ω 0003 Gegenstrom-Wärmetauscher oder Enthalpie-Wärmetauscher 0004 Motor Bypassklappe 0005 Bypassklappe 0006 Reglerleiterplatte 0007 Integriertes elektrisches Vorheizregister mit 2 Thermosicherungen 0008 Klappe für Filter 0009 Filterbox 0011 Kondenswasserwanne 0012 Wand- und Deckenhalterung...
-
Seite 42: Anschluss- Und Verdrah
Anschluss- und Verdrahtungsplan Reglerleiterplatte L L` 0 &10 V 0-10 V 0-10 V Abb. 38 Netzanschluss 1/N/PE 230 V/50 Hz Eingang, umschaltbar Externes elektrisches Vorheizregister (Zubehör), Eingang 0 bis 10 V für Feuchtesensor (Auslie- ■ – Einbau in Außenluftleitung ferungszustand) Potenzialfreier Schließer Ausgang 0 und 10 V ■... - Seite 43 Anschluss- und Verdrahtungsplan Reglerleiterplatte (Fortsetzung) Eingang, umschaltbar Zentraler Feuchtesensor ■ Eingang 0 bis 10 V für CO -Sensor Nichts anschließen. – Werkseitig intern angeschlossen ■ Potenzialfreier Schließer Außenlufttemperatursensor (NTC 10 k Ω Hinweis Ablufttemperatursensor (NTC 10 k Dieser Eingang ist nicht geeignet zum Ausschal- Ω...
-
Seite 44: Protokolle
Protokolle Inbetriebnahme-Protokoll Abb. 39... -
Seite 45: Beispiel Für Inbetriebnahme-Protokoll
Protokolle Beispiel für Inbetriebnahme-Protokoll Abb. 40... -
Seite 46: Technische Daten
Technische Daten Technische Daten Max. Luftvolumenstrom Max. externer Druckverlust bei max. Luftvolumenstrom Werkseitige Einstellung der Luftvolumenströme Grundlüftung Reduzierte Lüftung Nennlüftung Intensivlüftung Einstellbereiche der Luftvolumenströme Grundlüftung 0 oder 30 Reduzierte Lüftung 30 bis 150 Nennlüftung 30 bis 150 Intensivlüftung 30 bis 150 Lufteintrittstemperatur Min. -
Seite 47: Außerbetriebnahme Und
Außerbetriebnahme und Entsorgung Endgültige Außerbetriebnahme und Entsorgung Viessmann Produkte sind recyclingfähig. Komponen- DE: Wir empfehlen, das von Viessmann organisierte ten und Betriebsstoffe der Anlage gehören nicht in den Entsorgungssystem zu nutzen. Betriebsstoffe Hausmüll. (z. B. Wärmeträgermedien) können über die kom- Zur Außerbetriebnahme die Anlage spannungsfrei... -
Seite 48: Bescheinigungen Konformitätserklärung
Bescheinigungen Konformitätserklärung Wir, die Viessmann Werke GmbH & Co. KG, D-35107 Allendorf, erklären in alleiniger Verantwortung, dass das bezeichnete Produkt in Konstruktion und Betriebs- verhalten den europäischen Richtlinien und den ergänzenden nationalen Anforderungen entspricht. Die Konformität wurde mit der CE-Kennzeichnung nachgewiesen. -
Seite 49: Stichwortverzeichnis
Stichwortverzeichnis Stichwortverzeichnis Elektrischer Anschlussbereich........8 3-Wege-Umschaltklappe..........19 Elektrische Steckverbindungen prüfen.......34 Elektrisches Vorheizregister...7, 18, 22, 24, 35, 43 Energieeffizienzklasse..........46 Abluft-Dunstabzugshaube..........7 Erdwärmetauscher..........7, 24 Abluftfilter..............46 Externer Druckverlust..........46 Ablufttemperatursensor........35, 43 Externer Temperatursensor........18, 42 Abluftventilator............. 35, 43 Externes elektrisches Vorheizregister......42 Abluft-Wäschetrockner..........7 Externes Vorheizregister.......... - Seite 50 Stichwortverzeichnis Stichwortverzeichnis (Fortsetzung) Lamellen..............31 Schutzmaßnahmen............ 22 Leitungsführung............7 Siphon................ 17 Leitungssystem............24 Spezifische elektrische Leistungsaufnahme....46 Leitungssystem reinigen..........24 Staubablagerungen............26 Luftdruckwächter............7, 24 Steuerung nach örtlichem Bedarf.........5 Luftdruckwächter anschließen........22 Steuerungstypen nach ErP.......... 5 Lufteintrittstemperatur..........46 Störungsbehebung............6 Luftgeschwindigkeit............25 Luftkurzschluss............7 Lüftungsgerät Technische Daten............46 –...
- Seite 52 Viessmann Ges.m.b.H. Viessmann Werke GmbH & Co. KG A-4641 Steinhaus bei Wels D-35107 Allendorf Telefon: 07242 62381-110 Telefon: 06452 70-0 Telefax: 07242 62381-440 Telefax: 06452 70-2780 www.viessmann.at www.viessmann.de...
