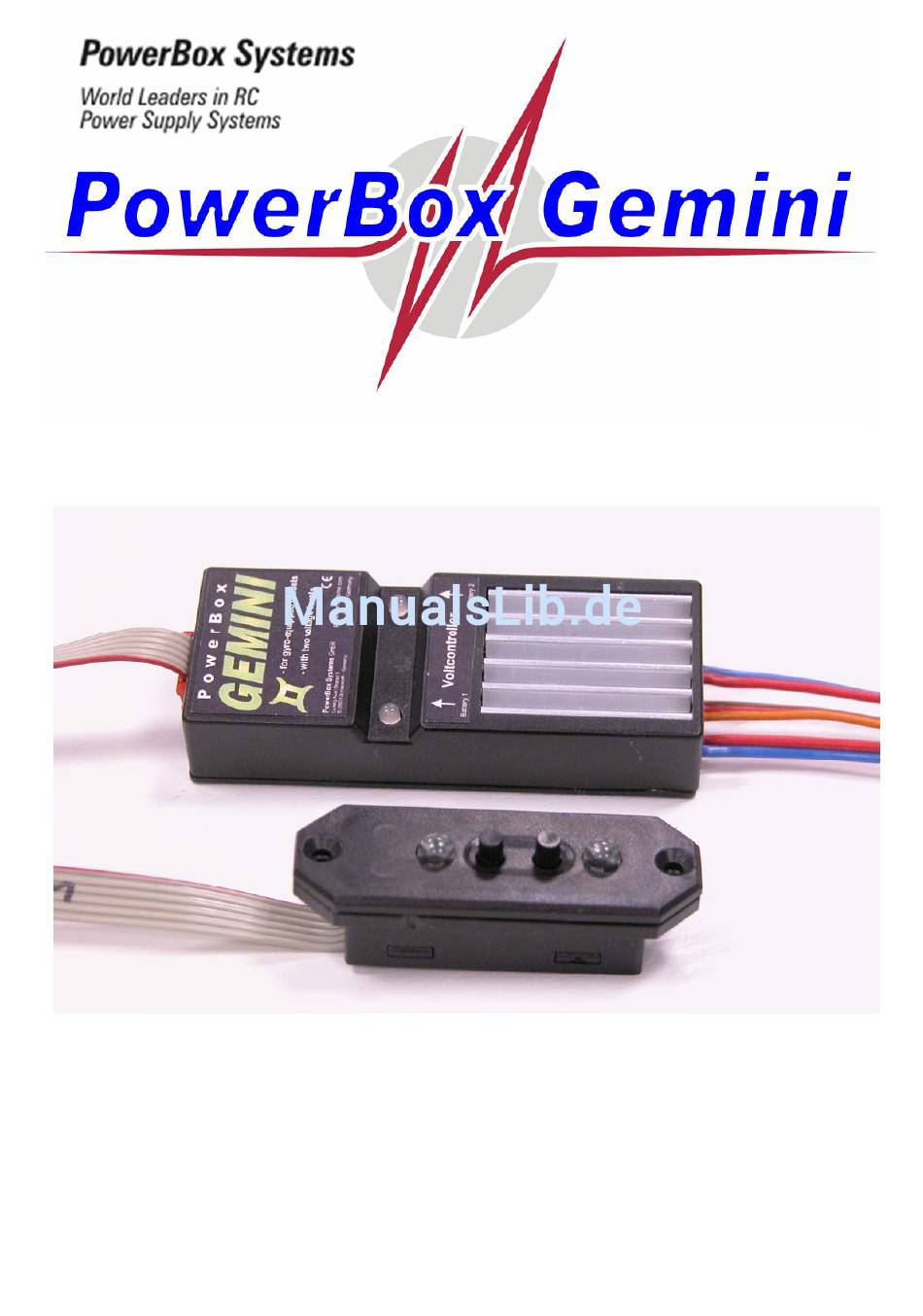

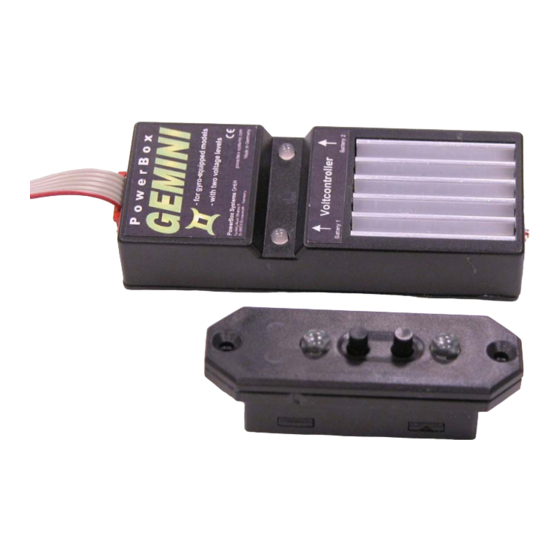

- Seite 1 Bedienungsanleitung mit doppelter, linear geregelter Spannungsstabilisierung mit doppelter Akkuüberwachung mit zweiter Spannungsebene für Kreisel und Kreiselservos mit elektronischem Sicherheitsschalter (SensorSchalter Mini)
-
Seite 3: Inhaltsverzeichnis
POWER BOX Gemini Sehr geehrter Kunde, wir freuen uns, dass Sie sich für die Akkuweiche PowerBox Gemini aus unserem Sortiment entschieden haben. Damit besitzen Sie eine unserer leistungsfähigen Akkuweichen für Ihre wertvollen Modellflugzeuge, die außer der Kopplung von zwei Akkus nach Ihrer Wahl, NC, NiMh oder LiPo´s, auch eine ständige Kontrolle der Spannungslage der Akkus... -
Seite 4: Geschichte Der Akkuweichen Von Powerbox Systems
POWER BOX Gemini Geschichte der spannungsstabilisierten Akkuweichen von PowerBox Systems 2002 Vegas: Hier begann Entwicklung ersten spannungsstabilisierten Stromversorgung für Modelle. Sebastiano Silvestri nahm im Oktober 2002 am TOC in Las Vegas teil. Er hatte als erster TOC Teilnehmer eine damals noch unbekannte Art von Stromversorgung für seine Empfangsanlage in seiner Katana eingebaut. -
Seite 5: Produktbeschreibung
Flügen 100 -150 mAh sein, ist dies normal. Die Begründung wollen wir hier auch geben: Sie haben, wie eingangs erwähnt, in der PowerBox Gemini zwei voneinander unabhängige, lineare Regler, eben je einen Regler für jeden Akku, verbaut. Das nennen wir Redundanz. - Seite 6 2–Sekunden-Rhythmus). Eine stark erhöhte Blinkfrequenz deutet auf einen leeren bzw. eingebrochenen Akku hin. Wir empfehlen Ihnen deshalb, bauen Sie den SensorSchalter bzw. die PowerBox Gemini so in Ihr Modell ein, dass Sie diese Spannungswächter auch sehen können. - 6 -...
- Seite 7 POWER BOX Gemini Glauben Sie der Spannungsanzeige! Prüfen Sie vor jedem Start, z.B. durch „Rühren“ der Steuerknüppel, ob die Spannung an beiden Akkus stabil bleibt. Für Ihr Modell zu schwache, nicht entsprechend dimensionierte Akkus werden Ihnen sofort angezeigt. Kleine Akkus mit hoher Kapazität sind meist für Empfänger-Stromversorgungen nicht geeignet,...
-
Seite 8: Anschluss- Und Bedienungselemente
Im Prinzip könnte man mit einem V-Kabel einen Akku an beide Akkueingänge anschließen, dann sind beide Schalter und beide Regler aktiv und auch die volle Reglerleistung der PowerBox Gemini könnte genutzt werden. Bitte achten Sie beim Herstellen eigener Akkusteckverbindungen dass es zu keiner Verpolung kommt! Dadurch würden die linearen Regler der Akkuweiche zerstört. -
Seite 9: Der Sensorschalter
Servoanschlusskabel. Der SensorSchalter Der SensorSchalter dient zum externen Ansteuern der elektronischen Schalter in unserer PowerBox Gemini. Der SensorSchalter schaltet nicht den Strom für Servos und Empfänger. Der eigentliche Schaltvorgang erfolgt durch die beiden voneinander unabhängigen elektronischen Schalter in der Weiche. - Seite 10 Zum Prüfen der beiden Stromkreise schalten Sie dazu nur einen Akku ein und überprüfen Sie mit einem Blick auf die entsprechende LED auf der PowerBox Gemini und gleichzeitiges „Rühren“ der Steuerknüppel inwieweit der Akku einbricht oder eben die Spannung hält. Ist alles in Ordnung schalten Sie diesen Akku aus (LED verlischt) und schalten den zweiten Akku ein.
-
Seite 11: Einstellung Des Akkutyps
POWER BOX Gemini Einstellung des Akkutyps Die PowerBox Gemini ist umschaltbar ausgelegt. Sie können selbst diese Umschaltung von einer 5 zelligen NC auf eine 2 zellige LiPo Version vornehmen. Die Werkseinstellung ist für LiPo Akkus ausgelegt. Sollten Sie die Einstellung auf 5 zellige NC Akkus vornehmen wollen, gehen Sie wie folgt vor : Beide 5 zelligen NC Akkus anschließen, beide LED’s blinken nun rot, da die... -
Seite 12: Blockschaltbild Powerbox Gemini
POWER BOX Gemini Blockschaltbild PowerBox Gemini : Zur Verdeutlichung der Funktionszusammenhänge der PowerBox Gemini dient das folgende Blockschaltbild. Es stellt den Funktionsablauf der einzelnen Komponenten grafisch dar: Empfängeranschluss 1 Empfängeranschluss 1 Empfängeranschluss 1 Linearer Regler / Linearer Regler / Akku 1 Akku 1 elektr. -
Seite 13: Betriebs- , Einbau- Und Sicherheitshinweise
POWER BOX Gemini Betriebs- , Einbau- und Sicherheitshinweise Benutzen Sie zur Versorgung Ihrer Empfangsanlage niederohmige Akkus bester Qualität. Verwenden Sie Empfängerakkus mit nicht zu geringer Kapazität, damit beim Ausfall eines Akkus während des Fluges der andere auch allein die Stromversorgung sicherstellen kann ein. Wir empfehlen Ihnen NC Akkus mit einer Kapazität von mindestens 1.700 mAh, bei Großmodellen sind Akkus mit bis zu über... - Seite 14 POWER BOX Gemini Bringen Sie die Akkuweiche vibrationsgeschützt, wie auch die anderen Komponenten der Empfangsanlage, im Flugmodell unter. Achten sie darauf, dass die Kühlfläche nicht verdeckt wird. Werfen sie die Innenverpackung nicht einfach weg. Sie dient Ihnen noch als Schablone zum Anzeichnen des Schalterausschnittes für den Sensorschalter.
-
Seite 15: Garantiebestimmungen
POWER BOX Gemini Die Akkuweiche entspricht den EMV-Schutzanforderungen, dementsprechend trägt sie das CE-Zeichen. Sie ist allerdings ausschließlich für den Einsatz im Modellbau bestimmt und darf nur in ferngesteuerten Modellen eingesetzt werden. Der Betrieb an Netzteilen ist nicht zulässig! Garantiebestimmungen Jede Akkuweiche durchläuft während der Herstellung mehrere Prüfungen. Wir legen besonderen Wert auf einen hohen Qualitätsstand. - Seite 16 POWER BOX Gemini Wir wünschen Ihnen Erfolg beim Einsatz Ihrer neuen Akkuweiche! Donauwörth im März 2007 - 16 -...
- Seite 17 POWER BOX Gemini - 17 -...
- Seite 18 PowerBox-Systems GmbH Ludwig-Auer-Strasse 5 D-86609 Donauwörth Germany Tel: +49-906-22 55 9 Fax: +49-906-22 45 9 info@PowerBox-Systems.com www.PowerBox-Systems.com...
