Wasser
Aufbau
Die KRÄNZLE B 10/200 + B 13/150 + B 16/220 + B 16/250 - Hochdruckreiniger

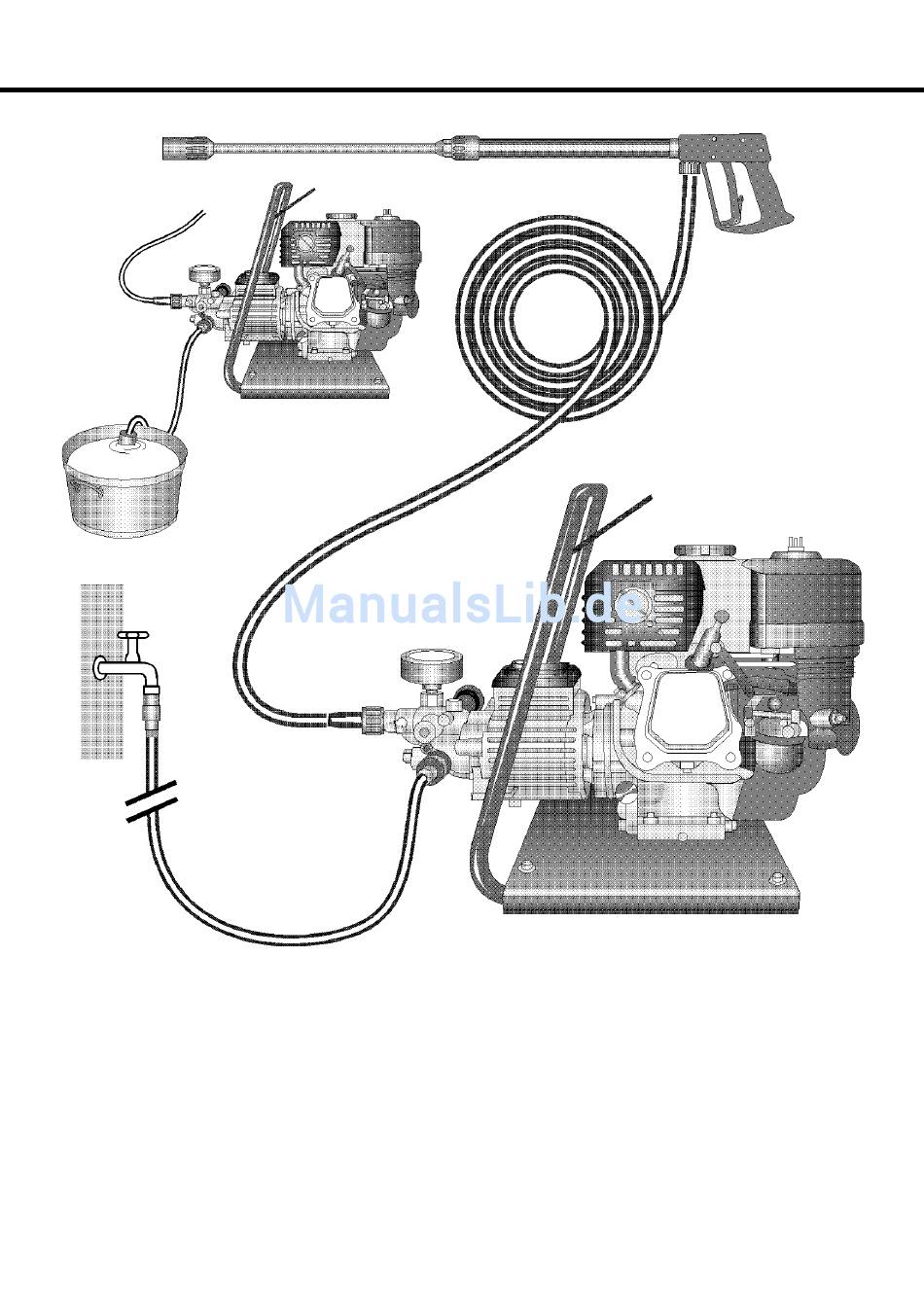

sind tragbar-fahrbare Maschinen. Der Aufbau ist aus dem Schema zu ersehen.
Funktion
1 Zulauf Wasseranschluß mit Filter
2 Ansaugschlauch mit Filterkorb
(Sonderzubehör) Best. Nr. 15.038 3
3 Hochdruckpumpe
4 Manometer mit Glyzerinfüllung
5 Druckregelventil-Sicherheitsventil
Beschreibung
9
4
3
1
8
7
5
7 Hochdruckschlauch
8 Spritzpistole
9 Wechsel-Strahlrohr
10 Regeldüse
10a B10/200 nur mit Schmutzkiller
