DELTA DORE TYMOOV Starter 10F2 Einbauanleitung
Bürstenloser drahtgebundener rohrmotor für rollladen
Verwandte Anleitungen für DELTA DORE TYMOOV Starter 10F2
Inhaltszusammenfassung für DELTA DORE TYMOOV Starter 10F2

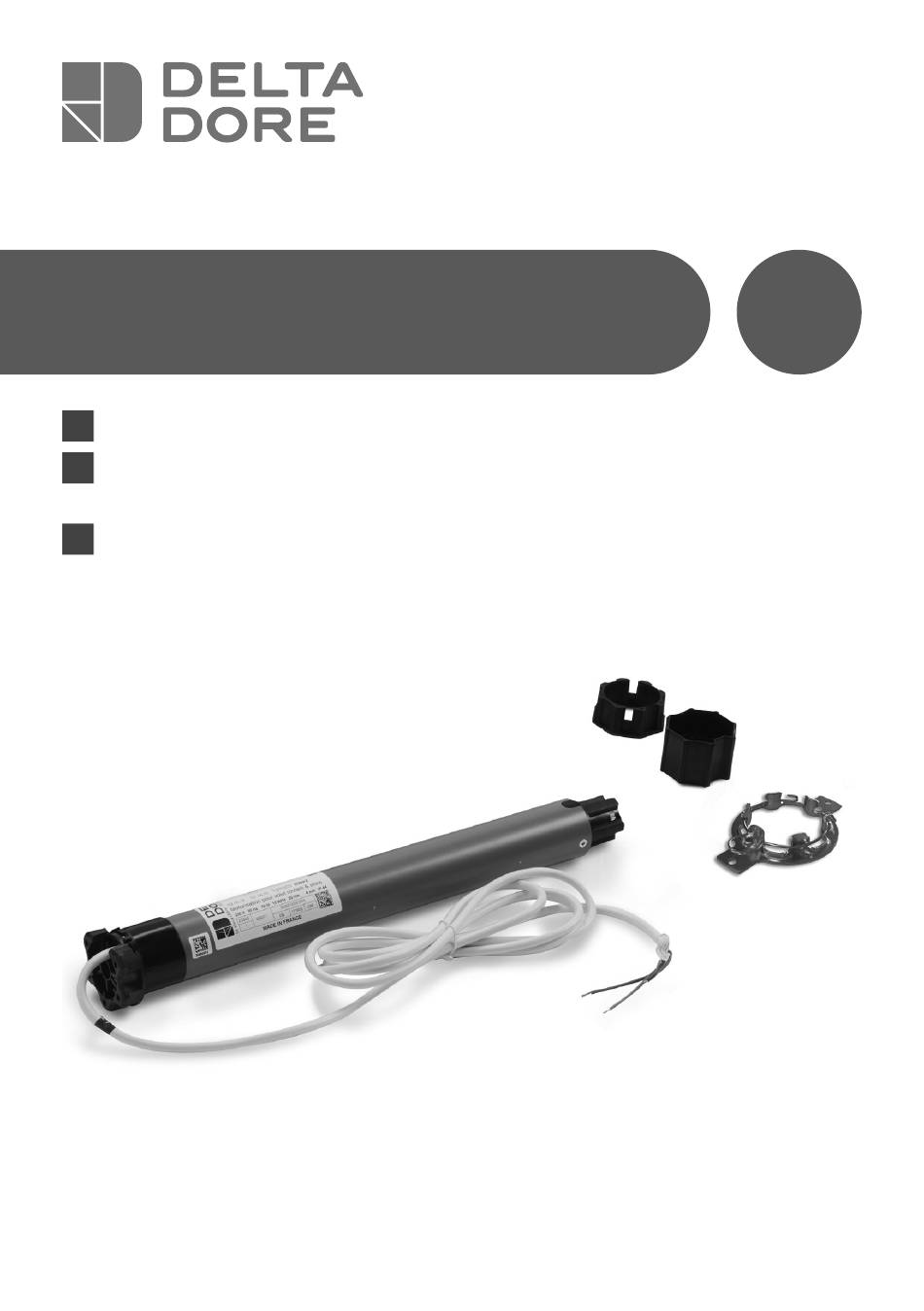

- Seite 1 TYMOOV Starter 10F2 - 20F2 Gamme de moteurs tubulaires filaires Einbauanleitung Tymoov F2 bürstenloser drahtgebundener Rohrmotor für Rollladen Assortiment bedrade buismotoren...
-
Seite 2: Warnhinweise
Warnhinweise WARNHINWEISE: Wichtige Sicherheitshinweise Eine fehlerhafte Installation kann zu schweren Verletzungen führen. Befolgen Sie alle Anweisungen und bewahren Sie diese Installationsanleitung sicher auf. - Die Motoren TYMOOV xF2 sind ausschließlich für Betrieb von Rollläden vorgesehen und wurden speziell hierfür entwickelt. Wenden Sie sich bei Fragen zu anderen Verwendungszwecken an unseren technischen Kundendienst. - Seite 3 - Der Schalter muß in Sichtweite installiert werden. - Bei der Nutzung eines Schalters ohne Verriegelung ist sicherzustellen, dass sich andere anwesende Personen fernhalten. - Überprüfen Sie die Installation in regelmäßigen Abständen, um eine eventuelle fehlerhafte Ausrichtung bzw. Abnutzungen der Kabel oder Federn festzustellen.
-
Seite 4: Empfehlungen
Empfehlungen - Ein störungsfreier Betrieb des Motors ist gewährleistet, wenn dieser gemäß den nachstehenden Hinweisen installiert und verwendet wird. Komponenten wie die Wickelwelle, Lager, Schrauben usw. müssen sorgfältig ausgewählt und montiert werden. Zudem müssen die Anwendungsumgebung des Motors und die erforderliche Leistung korrekt beurteilt und festgelegt werden. - Seite 5 Aufgrund möglicher Weiterentwicklungen von Normen und Produkten sind die in der vorliegenden Dokumentation aufgeführten Angaben und Abbildungen nur bei entsprechender Bestätigung von uns verbindlich. DELTA DORE bestätigt hiermit, dass der von diesen Anweisungen betroffene Motor mit den grundlegenden Anforderungen der Maschinenrichtlinie 2006/42/EG sowie mit denen der europäischen RED-Richtlinie 2014/53/EU übereinstimmt.
-
Seite 6: Technische Daten
TYMOOV 20F2 : 70 W • A-bewerteter Schalldruckpegel: LpA ≤ 70 dB(A). • Schutzart: IP 44 • Betriebstemperatur: -20 °C -> + 60 °C Lieferumfang des packs TYMOOV Starter 10F2 - 1 Drahtgebundener Rohrmotor 10 Nm - 1 Motorlager - 1 Adapterset SW 60... -
Seite 7: Inhaltsverzeichnis
Inhalt 1/ Montage des Motors ............... 8 1.1 Montage des Adaptersets ............... 8 1.2 Montage in der Welle ................8 1.3. Position.des.Motorkopfes ............... 9 1.4 Montage des Motors im Lager ............... 9 2/ Elektrischer Anschluss ..............10 3/ Einstellen der Endlagen ..............11 3.1 Einstellen der Endlagen ................ 11 3.2. -
Seite 8: 1/ Montage Des Motors
1/ Montage des Motors • Schieben Sie den Motor leichtgängig in die Wickelwelle und schlagen Sie keinesfalls dabei auf den Motorkopf oder die Wickelwelle. Durchbohren Sie niemals die Aufrollwelle mit dem installierten Motor. • Verwenden Sie für die Befesti gung des Rollladens an der Wickelwelle Schrauben mit einem Überstand von maximal 1 mm im Inneren der Welle. -
Seite 9: Position.des.motorkopfes
1.3 Position des Motorkopfes Der Motorkopf muss so in der Welle positi oniert werden, dass das Kabel im unteren Teil horizontal ausgerichtet ist. 8 NO 8 NO 8 NO Kabel 4 OK 4 OK 4 OK 1.4 Montage des Motors im Lager Installieren den Metallring zur Verriegelung (❶) in dem Lager (B). -
Seite 10: 2/ Elektrischer Anschluss
2/ Elektrischer Anschluss Der elektrische Anschluss hat gemäß den Normen EN, IEC sowie den gülti gen nati onalen Vorschrift en zu erfolgen (z. B.: VDE 0100). In allen Fällen, muss die Spannungsunterbrechung durch eine allpolige Trennvorrichtung entsprechend der geltenden Installati onsanweisung weiterhin möglich sein. -
Seite 11: 3/ Einstellen Der Endlagen
3/ Einstellen der Endlagen Es besteht die Möglichkeit, Tyxia 5630/5730 Nanomodule an kabelgebundene Tymoov-Motoren anzuschließen (wir empfehlen Tyxia 5630). Prüfen Sie anhand des Herstellungscodes die Kompatibilität der Geräte, größer als oder gleich ab: Tyxia 5630: 19d10 Tyxia 5730: 19h10 Nach Einstellung der Motorendlagen müssen hier auch die Fahrzeiten der Rollläden eingestellt werden. -
Seite 12: Speichern.von.2.Automatischen.endlagen
3/ Einstellen der Endlagen Es kann sein, dass sich der Rollladen beim Betätigen der Taste in die entgegengesetzte Richtung bewegt. In diesem Fall können Sie die Richtung über nachstehende Tastenfolge umkehren: (jeweils innerhalb von <1 Sekunde) + (>3 Sekunden gedrückt lassen), ODER (jeweils innerhalb von <1 Sekunde) +... -
Seite 13: Speichern.einer.manuellen.und.einer.automatischen.endlage
3.3 Speichern einer manuellen und einer automatischen Endlage ❶ Oberer manueller Anschlag Halten Sie die Taste gedrückt, bis der Rollladen die gewünschte Position erreicht. Modus langsames (schrittweises) Hochfahren über nachstehende Tastenfolge: (jeweils innerhalb von <1 Sekunde), dann gedrückt halten, bis der Rollladen die gewünschte Position erreicht. ❷... -
Seite 14: Speichern Von 2 Manuellen Endlagen
3/ Einstellen der Endlagen 3.4 Speichern von 2 manuellen Endlagen ❶ Oberer manueller Anschlag Halten Sie die Taste gedrückt, bis der Rollladen die gewünschte Position erreicht. Modus langsames (schrittweises) Hochfahren über nachstehende Tastenfolge: (jeweils innerhalb von <1 Sekunde), dann gedrückt halten, bis der Rollladen die gewünschte Position erreicht. -
Seite 15: 4/ Löschen Der Endlagen
4/ Löschen der Endlagen 4.1 Über die Verkabelung - Unterbrechen Sie die Spannungsversorgung der Anlage. Blau Braun Schwarz - Schliessen Sie den schwarzen und 3 x 0.75 mm braunen Draht an die Phase an. Geben Sie Spannung auf beide Adern (max. -
Seite 16: 5/ Hilfe
5/ Hilfe Falls der Motor nicht funktioniert: - Prüfen Sie anhand der Abbildungen im Kapitel „Anschluss“, ob die Verkabelung korrekt ist. - Prüfen Sie, ob die Spannungsversorgung über das Netz gewährleistet wird. - Prüfen Sie, ob sich der Motor im Wärmeschutzmodus befindet. Warten Sie in diesem Fall einige Minuten, bis sich der Motor abgekühlt hat. - Seite 18 www.deltadore.com...
