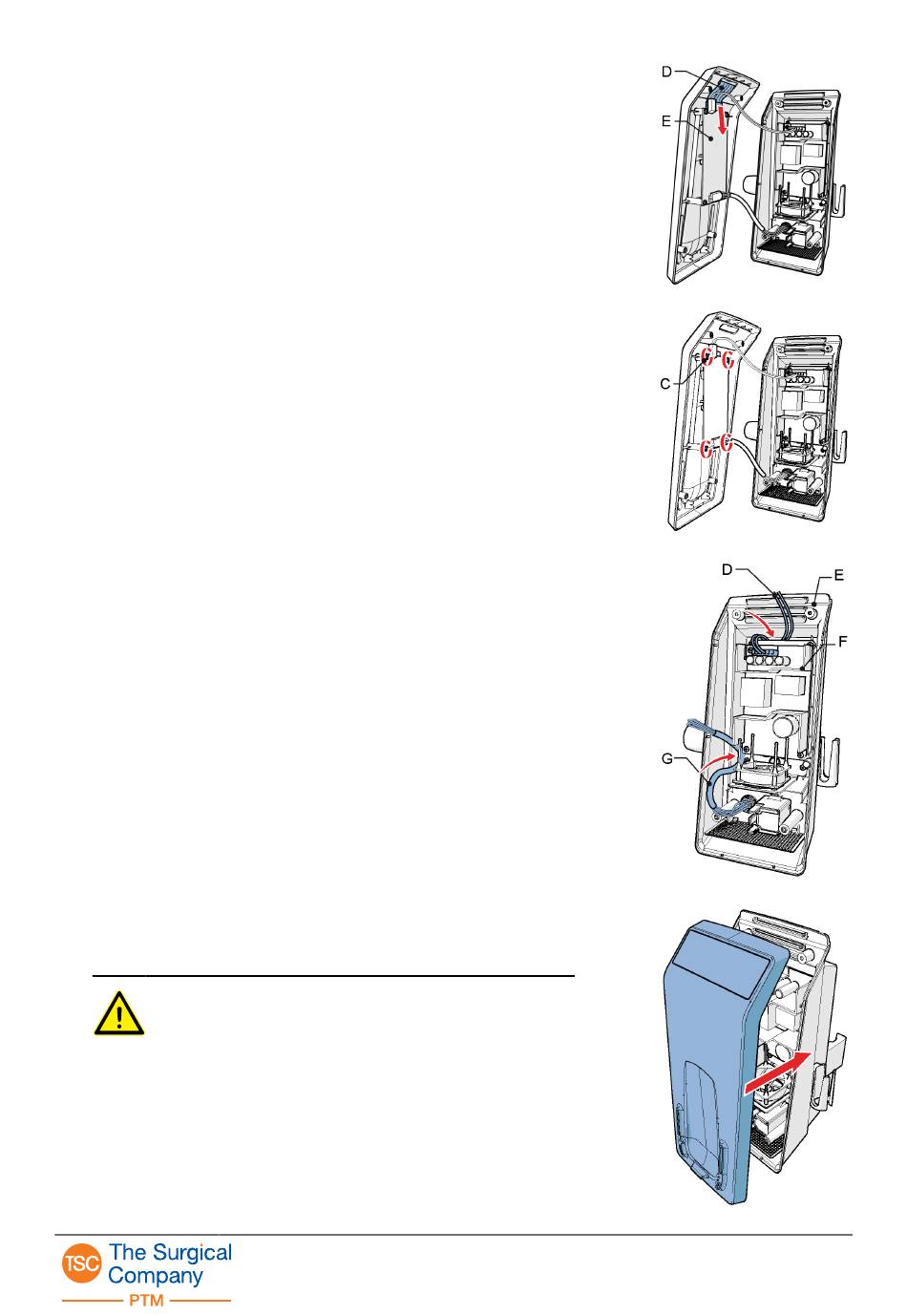

10. Das flache Kabel von der Benutzeroberfläche (A) zur
Bedienplatine (B) anschließen.
11. Vier Bolzen (C) mit einem T9-Drehmomentschlüssel
anziehen.
12. Das Lüfterkabel (D) zwischen der hinteren Abdeckung (E)
und der Stromversorgungsplatine (F) platzieren. Mit dem
Kabel der Bedienplatine (G) genauso verfahren.
13. Die vordere Abdeckung vorsichtig auf die hintere
Abdeckung setzen.
Vorsicht!
Sicherstellen, dass beim Aufsetzen der
vorderen auf die hintere Abdeckung keine Kabel
eingeklemmt werden. [C052]
