4

Installation

4.1

Transport und Lagerung

Lagern Sie das Gerät und das Zubehör gemäß den Transport- und Lagerempfehlungen. Siehe
Spezifikationen auf Seite 56.
4.2

Installieren der Kabel

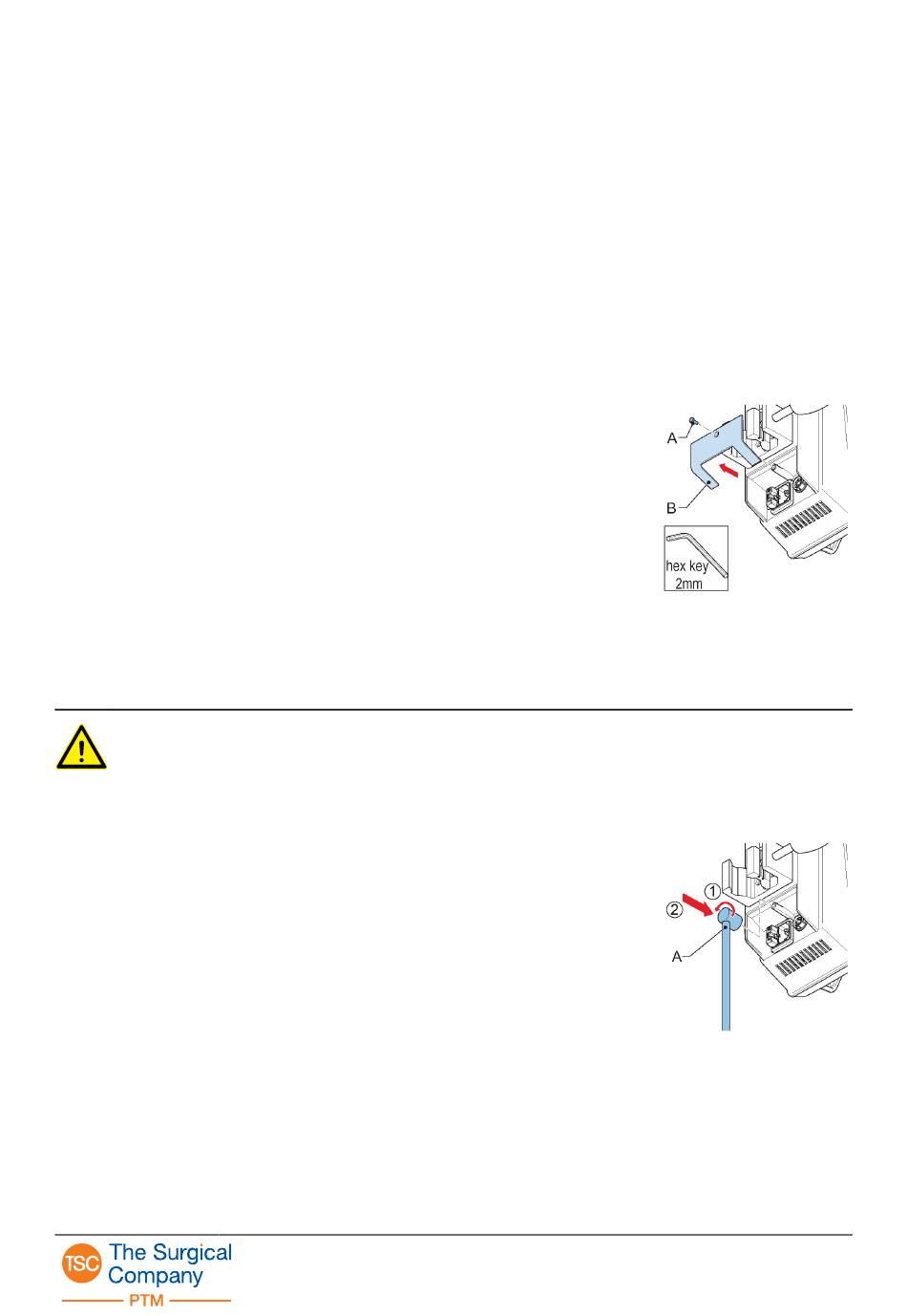

4.2.1 Entfernen der Verschlussklappe

1. Den Bolzen (A) mit einem 2 mm-Inbusschlüssel von der
Verschlussklappe entfernen.
Der verwendete Bolzen ist: M3×8 A2-70 DIN7984.
2. Die Verschlussklappe (B) entfernen.
4.2.2 Installieren der Kabel
Vorsicht!
Vor dem Anschließen des Schnittstellenkabels ist zuerst sicherzustellen, dass der
Netzstecker aus der Steckdose gezogen ist. [C048]
1. Den Steckerring des Schnittstellenkabels (A) in die Position
„Offen" drehen.
2. Das Schnittstellenkabel anschließen.
