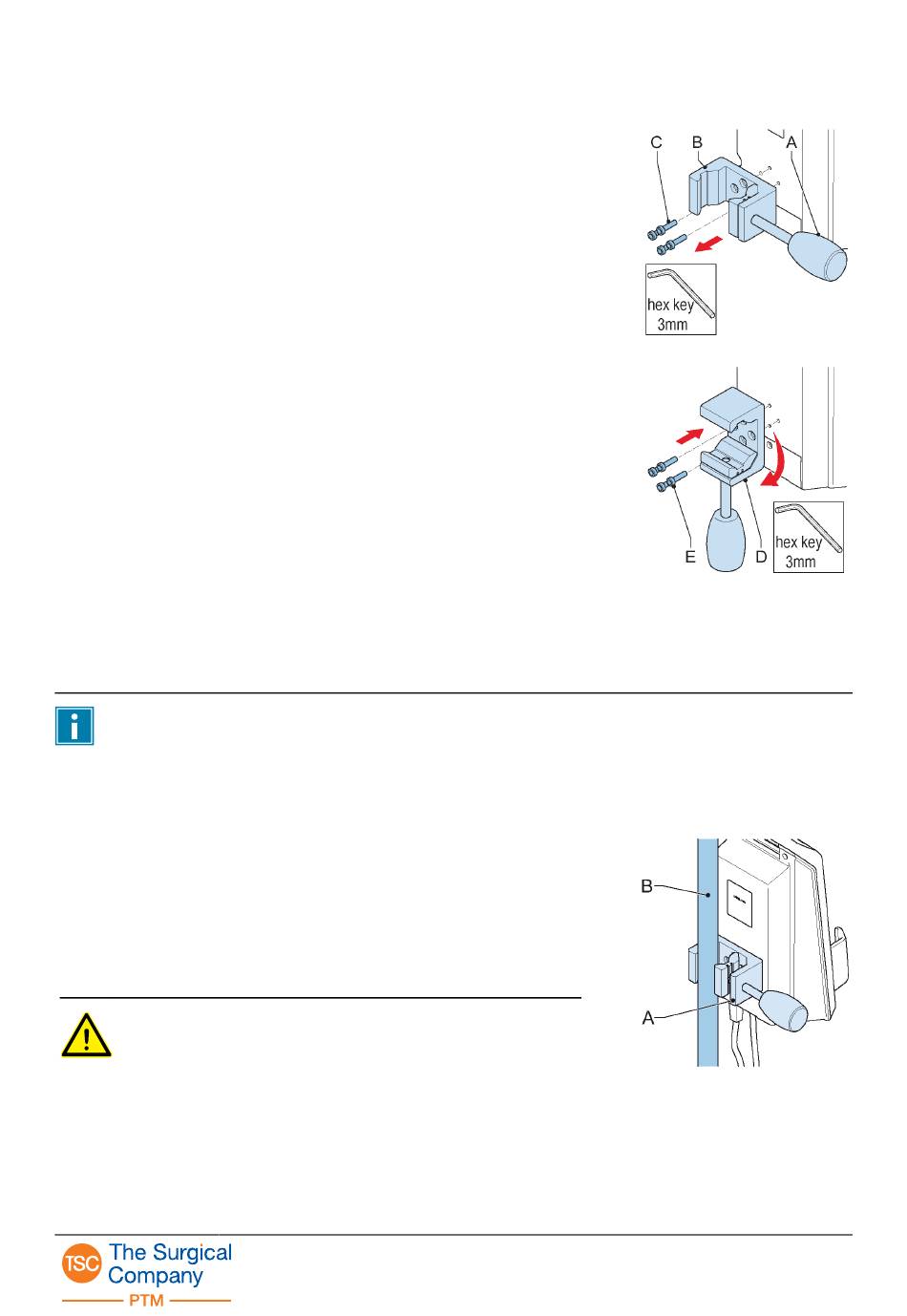

4.3 Ändern der Drehung der Universalklemmen (optional)
1. Drehen Sie die Universalklemmen um 90°, wenn Sie die
Universalklemmen an einem Bettgeländer befestigen
möchten:
Drehen Sie den Knopf (A), bis die Universalklemme (B)
vollständig geöffnet ist.
2. Lösen Sie die die Bolzen (C) mittels eines 3-mm-
Inbusschlüssels.
Die verwendeten Bolzen sind: M5X12 A2–70 DIN7984.
3. Drehen Sie die Universalklemme (D) um 90°.
4. Befestigen Sie die Bolzen (E).
4.4 Anbringen des Geräts
• Achten Sie beim Installieren des Geräts darauf, dass die Bediener das Bedienfeld aus
ihrer normalen Arbeitsposition ablesen können. [N038]
• Die Klemme kann auch um 90° gedreht werden, um auf DIN-Schienen zu passen.
Weitere Informationen finden Sie im technischen Handbuch. [N039]
1. Öffnen Sie die Universalklemme (A).
2. Positionieren Sie das Bedienmodul so, dass die
Universalklemme korrekt am IV-Infusionsständer (B) oder
am Bettgeländer befestigt ist.
3. Schließen Sie die Universalklemme.
Vorsicht!
Achten Sie darauf, dass das Gerät sicher am IV-
Infusionsständer befestigt ist, bevor Sie es in Betrieb
nehmen. [C040]
