AstroAI DM130B Benutzerhandbuch
Verwandte Anleitungen für AstroAI DM130B
Inhaltszusammenfassung für AstroAI DM130B

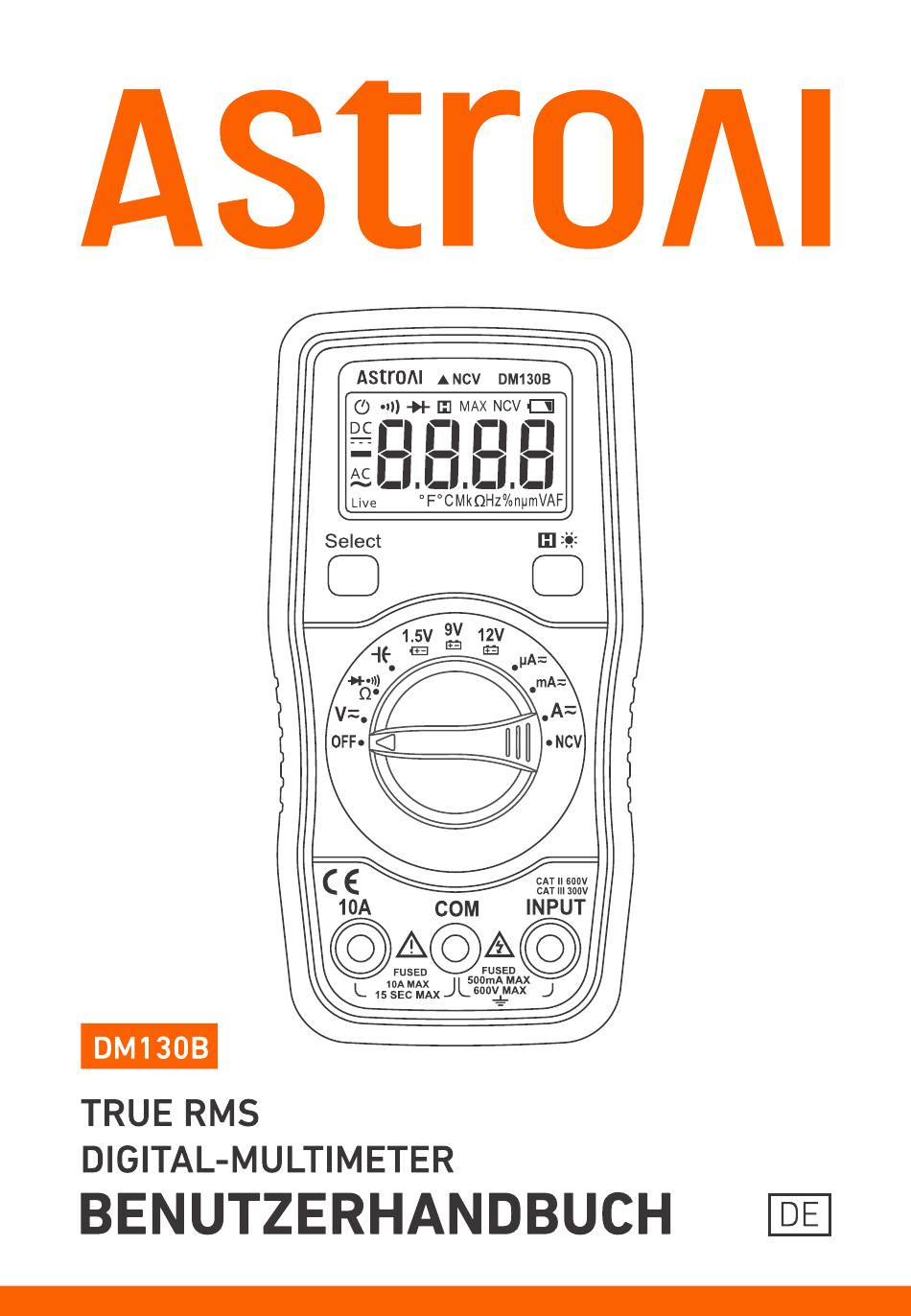

- Seite 1 AStrOAl AstroAl A NCV DM1308 :888ä •n) -h CF'CMkOHz%numVAF Select 15',' gv 12V Q• 6twv INPUT AMAX DM130B TRUE DIGITAL-MULTIMETER BENUTZERHANDBUCH...
-
Seite 2: Inhaltsverzeichnis
VERZEICHNIS VORWORT ACHTUNG LIEFERUMFANG ABMESSUNGEN ABBILDUNG ELECTRICAL SYMBOLS FUNCTION BUTTONS VORBEREITUNG BEDIENHINWEISE WARTUNG PROBLEMLÖSUNG SPEZIFIKATIONEN DETAILLIERTE SPEZIFIKATIONEN RECYCLING GARANTIEZEITRAUM... -
Seite 3: Vorwort
Dank, dass Sie sich für AstroAI entschieden haben. Sollten Sie bezüglich Ihres Produkts Fragen Oder Bedenken haben, kontaktieren Sie uns gern über support@astroai.com. Sollten bezüglich Benutzung dieses Produkts Fragen Oder Bedenken haben, wenden Sie sich gern unseren Kundenservice... -
Seite 4: Achtung
ACHTUNG Halten Sie sich stets an die folgenden Regeln, um Stromschläge, Verletzungen und mögliche Schäden am Messgerät Oder an den zu prüfenden Geräten zu vermeiden: Inspizieren Sie das Außengehäuse des Messgeräts, bevor Sie es benutzen. Verwenden Sie das Messgerät nicht, wenn es beschädigt Oder Teile Gehäuses... - Seite 5 Verwenden Sie bei Ihren Messungen immer die korrekten Buchsen. Funktionen und Messbereiche. • Verwenden lagern Sie das Messgerät nicht hohen Umgebungstemperaturen, bei hoher Feuchtigkeit Oder in der Nähe von starken Magnetfeldern. Wenn das Messgerät Feuchtigkeit ausgesetzt wurde, kann dies die Funktionalität beeinträchtigen.
-
Seite 6: Lieferumfang
Schalten Sie das Messgerät aus, wenn Sie es nicht benutzen, und nehmen Sie die Batterie heraus, wenn Sie es längere Zeit nicht benutzen werden. Inspizieren Sie die Batterie regelmäßig, da diese auslaufen kann, wenn sie längere Zeit nicht benutzt wurde. Ersetzen Sie die Batterie, sobald... -
Seite 7: Abbildung
ABBILDUNG Astron •NCV Select 15V 9V 12',' INPUT LCD-Display Hold-I Hintergrund beleuchtungs-Taste Select-Taste Wechsel-/Gleichstrom Batteriespannung @ NCV Kapazität COM-Buchse Widerstand/Diode/Durchgang INPUT-Buchse Wechsel-/Gleichspannung Krokodilklemmen AUS-Modus Messleitungen Drehschalter 10 A-Buchse... -
Seite 8: Electrical Symbols
ELECTRICAL SYMBOLS AC (Wechselstrom) Abschaltautomatik DC (Gleichstrom) Messwert einfrieren AC und DC Kapazität Batterieprüfung Achtung Negativer Messwert Symbol für schwache Batterie Durchgangsprüfung Entspricht EU-Richtlinien Diodenprüfung Erdung Doppelt isoliert Widerstand Es kann gefährliche Spannung anliegen FUNCTION BUTTONS Hold-/Hintergrundbeleuchtungs-Taste Drücken Sie diese Taste, wenn Sie Messungen durchführen. um die Daten einfacheren... -
Seite 9: Vorbereitung
Select-Taste Wenn Sie per Drehschalter eine Multimeterfunktion einstellen, können Sie mithilfe der Select-Taste eine spezifischere Funktion wählen VORBEREITUNG 1.Anschließen der Messleitungen: Stecken Sie die schwarze Messleitung in die „COM"-Buchse und die rote Messleitung in die „INPUT" -Buchse. INPUT 2. Drehen Sie den Drehschalter auf die Einstellung und drücken Sie die „Select"-Taste. -
Seite 10: Bedienhinweise
3. Führen Sie die rote und schwarze Prüfspitze zusammen, sicherzustellen, dass sie funktionieren. Das Messgerät gibt einen grellen Piepton von sich, wenn die Messleitungen korrekt funk- tionieren. BEDIENHINWEISE This digital multimeter is very sensitive, it will be affected nearby magnetic fields. - Seite 11 2. Funktionswahl: Drehen Sie den Drehschalter entsprechend der gemes- senen Spannung auf die Einstellung E". Wählen Sie durch Drücken AC(Wechselspannung) Oder DC(Gleichspannung). Select Select l_sv 3. Anlegen an den Stromkreis:Schließen Sie ein Ende der Messleitun- gen an den zu messenden Stromkreis an, und zwar parallel zum Stromkreis.
- Seite 12 c. Messen Sie keine Spannungen von mehr als 600 V Gleichspannung Oder 600 V Wechselspannung, urn das Messgerät nicht beschädigen. d. Verwenden Sie die Wechselspannungs-Messfunktion nicht, um Gleichspannung zu messen und umgekehrt. Hierdurch könnten das Messgerät und zu prüfende Komponenten beschädigt werden.
- Seite 13 3. Anlegen an den Stromkreis: Legen Sie die Messleitung in Reihe Stromkreis an die zu messende Quelle Oder Last 4. Messwertbestimmung: Lesen Sie den Messwert vom LCD-Display ab. Drehen Sie den Drehschalter nach der Messung auf die Position ,OFF", um das Messgerät auszuschalten. Hinweis: a.
-
Seite 14: Batterieprüfung
d. Bei Strommessungen muss eine Last im Stromkreis vorliegen. Schließen Multimeter NICHT in Reihe an den Stromkreis an, wenn keine zu messende Last vorhanden ist. Wenn Sie das Messgerät ohne vorhandene Last in Reihe anschließen, könnten Sie es beschädigen. Batterieprüfung 1.Anschließen der Messleitungen: Stecken Sie die schwarze Messleitung in die „COM"-Buchse und die rote Messleitung in die „INPUT"-Buchse. - Seite 15 3. Anlegen an den Stromkreis: Legen Sie die Messleitungen an die beiden Enden der zu prüfenden Batterie 4. Messwertbestimmung: Lesen Sie den Messwert vom LCD-Display ab. Drehen Sie den Drehschalter nach der Messung auf die Posi- tion „OFF", um das Messgerät auszuschalten. Hinweis: a.
-
Seite 16: Kontaktlose Spannungsmessung (Ncv)
Kontaktlose Spannungsmessung (NCV) 1. Funktionswahl. Drehen Sie den Drehschalter auf die Einstellung „ NCV". w onach das Symbol „EF" auf dem Display erscheint. Select AStrOAI ANCV DM130B 1.5V Select 1.5V sv 12V 2. Messmethode: Verwenden Sie die Stirnseite des Multimeters, Bereiche zu überprüfen. - Seite 17 Widerstandsmessung 1.Anschließen der Messleitungen: Stecken Sie die schwarze Messleitung in die „COM"-Buchse und die rote Messleitung in die „INPlJT"-Buchse. INPUT FUSED INPUT USED FUSED m A MA OA MAX OV MAX 2. Funktionswahl: Drehen Sie den Drehschalter auf die Einstellung drücken die „Select"- aste,...
- Seite 18 b. Verändern Sie den Widerstand nicht während einer Messung. Dies könnte das Messgerät beschädigen und die Messergebnisse beeinträchtigen. c. Messen Sie keine Parallelschaltungen. Die Messgenauigkeit Wird dabei beeinträchtigt und die Ergebnisse sind rnöglicherweise ungenau. d. Messen Sie nie direkt den Innenwiderstand von Messschrauben.
- Seite 19 2. Funktionswahl: Drehen Sie den Drehschalter auf die Einstellung und drücken Sie die „Select"-Taste, um den Durchgangsmodus auszuwählen. Auf dern Display erscheint dann das Symbol Astrotu l.sv gv lav LIL. Select 3. Anlegen an die Last: Positionieren Sie die Messleitungen an beiden Enden zu messenden...
- Seite 20 Diodenmodus auszuwählen. Auf dem Display erscheint dann das Symbol „ * " Select AStrOAI Select 9V 12V 3. Anschließen an die Diode: Legen Sie die rote Messleitung an der positiven Polarität der Diode und die schwarze Messleitung an der...
- Seite 21 4. Messwertbestimmung: Das Messgerät zeigt den ungefähren Wert der positiven Spannung an. Wenn die Messleitungen falsch an die Elektroden der Diode angeschlossen Sind, erscheint auf dern LCD-Display ..OL":Sie können dieses Problem lösen. indem Sie die Position der Messleitungen tauschen. Drehen Sie den Drehschalter nach der Messung auf die Position ..OFF", urn das Messgerät...
-
Seite 22: Wartung
3. Anschließen an den Kondensator: Legen Sie die rote Messleitung an der positiven Polarität des Kondensators und die schwarze Messleitung an der negativen Polarität an. 4. Messwertbestimmung: Cesen Sie den Messwert vom LCD-Display ab. Drehen Sie den Drehschalter nach der Messung auf die Posi- tion .,OFF", um das Messgerät auszuschalten. - Seite 23 1. Schalten Sie das Messgerät aus und ziehen Sie die Messleitungen heraus. 2. Lösen Sie die Schraube an der rückseitigen Batteriefachabdeckung des Messgeräts. 3. Entnehmen die alten Batterien ersetzen sie durch neue Batterien mit denselben Spezifikationen (Größe AAA, 1.5 V x 3). Setzen Sie die Batteriefachabdeckung wieder ein und fixieren Sie sie mit der zuvor gelösten Schraube.
- Seite 24 2. Entfernen Sie die Isoliermanschette und lösen Sie die vier Schrauben der rückseitigen Abdeckung des Messgeräts. Nehmen Sie die Abdeckung ab. um die Sicherungen auszutauschen. 3. Nehmen Sie die durchgebrannten Sicherungen heraus und ersetzen Sie sie durch neue Sicherungen mit denselben Spezifikationen. 4.
-
Seite 25: Problemlösung
PROBLEMLÖSUNG So finden Sie eine stromführende Leitung in einer Steckdose • Schalten Sie auf Spannungsmessung. • Legen Sie die schwarze Messleitung an die Erdungsleitung Oder -buchse an. Legen Sie die rote Messleitung an eine der zu prüfenden Buchsen an. • Prüfen Sie beide Buchsen. -
Seite 26: Spezifikationen
• Der höhere Wert ist die Sperrwiderstand und der kleine Wert der Durchlasswiderstand. kleinere Widerstand kommt zustande, wenn die schwarze Messleitung am positiven Ende der Diode und die rote Messleitung am negativen Ende anliegt. SPEZIFIKATIONEN Digitaldisplay 3 3/4,3999 Abtastrate 2-mal pro Sekunde LCD-Größe 55 x 31 mm Messbereichsauswahl... -
Seite 27: Detaillierte
DETAILLIERTE SPEZIFIKATIONEN Die Genauigkeit Wird bei Lagerungstemperaturen von 23 oc ± 5 oc für 1 Jahr garantiert. Gleichspannung Bereich Auflösung Genauigkeit 400 mV 1 mV 40 v 10 mV 400 v IOO mv 600 v • Eingangsimpedanz: 10 MO • Maximale Eingangsspannung: 600 V DC Uberlastschutz: 600 V DC/AC RMS (400 mV-Bereich:... - Seite 28 Gleichstrom Bereich Auflösung Genauigkeit 400 PA 0.1 PA 4000 WA 40 mA 10 PA IOO VA 400 mA 10 mA • Uberlastschutz: PA- und mA-Bereiche: FO,5 A/600 V Sicherung • 10 A-Bereiche: FIO A/600 V Sicherung • Maximaler Eingangsstrom: „INPUT-Buchse": 400 mA .,10 A"-Buchse: 10 A...
- Seite 29 Widerstand Bereich Auflösung Genauigkeit 0.1 a 400 0 ± (1, 50/0 3) 400 ko 1000 40 MO 10 kO ± Uberlastschutz: 250 V DC/AC Diode und Durchgang Bereich Einführung Anmerkung Der ungefähre Leerlaufspannung: Durchlassspannungsabfall ca.3V Wird angezeigt. Der integrierte Summer Leerlaufspannung: ertönt, wenn...
-
Seite 30: Recycling
Messungen außerhalb des für das Multimeter spezifizierten Messbereichs resultieren, sowie die normale Abnutzu ng mechanischer Komponenten. Diese Garantie gilt nur für den ursprünglichen Käufer und ist nicht übertragbar. Sollte dieses Produkt defekt sein, kontaktieren Sie bitte den AstroAl Kundenservice über support@astroai.com. - Seite 31 Astrom Web: www.astroai.com E-Mail: support@astroai.com...
