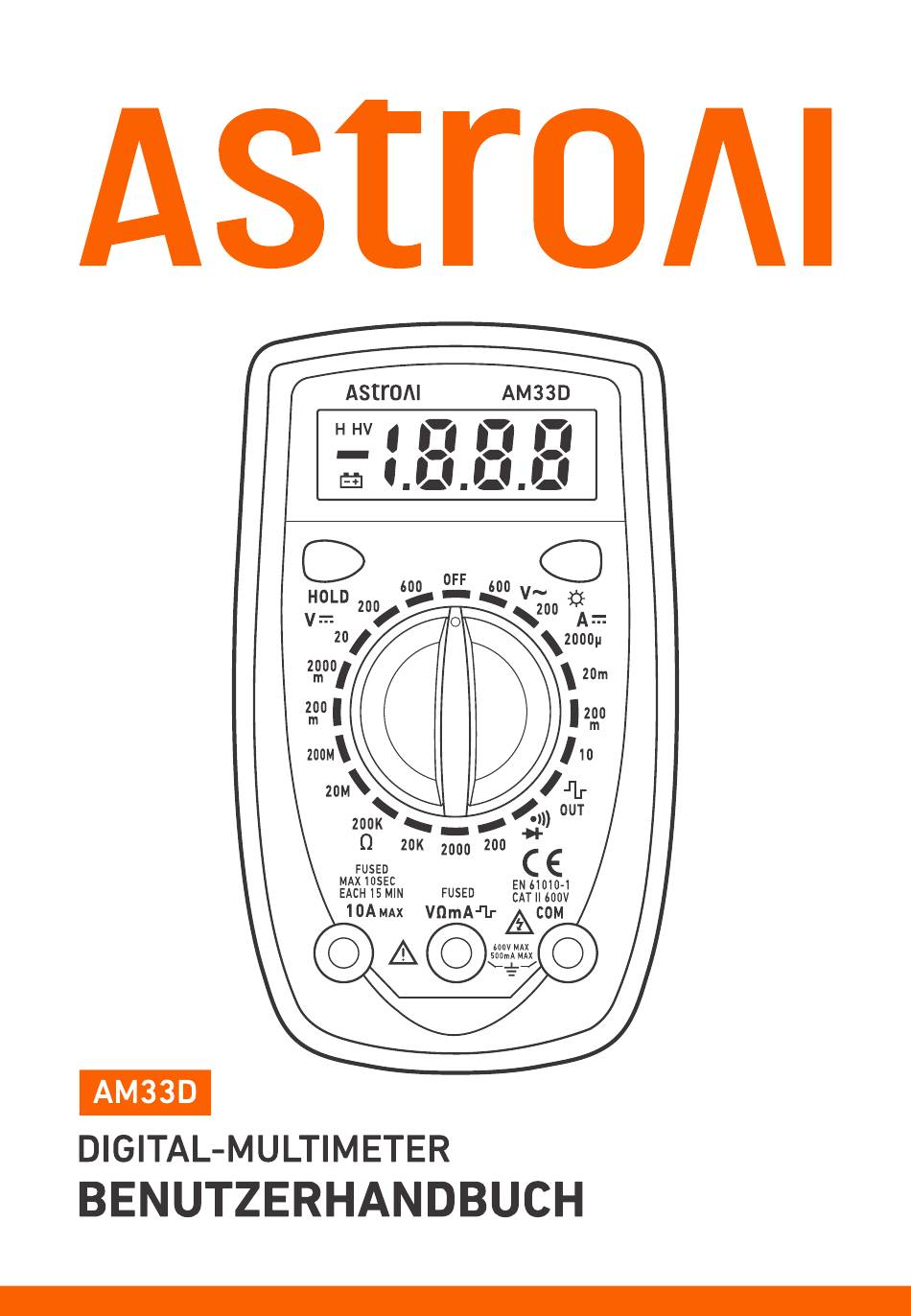

- Seite 1 AStrOAl AStrOAl AM33D HOLD 2000 200M 200K •m 20K2000 200 FuSE0 IOSEC 60tv IOAsux vnmA$1r O AO&tyo AM33D DIGITAL-MULTIMETER BENUTZERHANDBUCH...
-
Seite 2: Inhaltsverzeichnis
KATALOG EINLEITUNG ACHTUNG LIEFERUMFANG ELEKTRISCHE SYMBOLE ABBILDUNG GRÖSSE TASTENFUNKTIONEN ANLEITUNG Messung von Gleichspannung Messung von Wechselspannung Messung von Gleichstrom Messung von A-Gleichstrom Messung von Widerständen Durchgangsprüfung Diodenprüfung Rechtecksignalausgabe WARTUNG SPEZIFIKATIONEN DETAILLIERTE SPEZIFIKATIONEN RECYCLING GARANTIE... -
Seite 3: Einleitung
AstroAl entschieden haben. Sollten Sie bezüglich Ihres Produkts Fragen Oder Bedenken haben, kontaktieren Sie uns gern Über support@astroai.com Bitte lesen und verinnerlichen Sie das Handbuch vollständig, bevor Sie dieses Produkt benutzen. und bewahren Sie es zum Nachschlagen gut auf. -
Seite 4: Achtung
ACHTUNG Halten Sie sich an die folgenden Regeln, um Stromschläge. Verletzungen und mögliche Schäden am Messgerät Oder an den zu prüfenden Geräten zu vermeiden: • Verwenden Sie das Messgerät ausschließlich gemäß dieser Anleitung. Andernfalls könnte die Schutzfunktion des Messgeräts beschädigt Oder beeinträchtigt werden... -
Seite 5: Lieferumfang
Sie diese nur mit demselben Modell und denselben elektrischen Spezifikationen. LIEFERUMFANG Benutzerhandbuch Paar Messleitungen AstroAI Digital-Multimeter ELEKTRISCHE SYMBOLE Symbol für schwache Batterie AC (Wechselstrom) DC(Gleichstrom) Akustische Durchgangsprüfung Spannung Diodenprüfung Stromstarke Widerstandsmessung Rechtecksignal Erdung Doppelte Isolierung Achtung Erfüllt... -
Seite 6: Abbildung
ABBILDUNG Astrom AM33D 2000B EACH15 VnmA-1r O LCD-Display @VQmA-rlr-Buchse O OFF (A1- Hintergrundbeleuchtungs-Taste @Wechselspannungsmessung Hold-Taste O Gleichstrommessung @ Gleichspannungsmessun @ Rechtecksignalausgabe G) Drehschalter Durchgangs- / Diodenprüfung @Widerstand @COM-Buchse 0 10A- Buchse @ Messleitungen -05-... -
Seite 7: Grösse
GRÖSSE 7.3 cm 13,0 cm o AOI o TASTENFUNKTIONEN Astron AM33D HOLD HOLO O Hold-Taste • Drücken Sie die HOLD-Taste. um die Daten einzufrieren Oder den Vorgang abzubrechen. • Drücken Sie diese Taste, während Sie eine Messung durchführen. um den... - Seite 8 O Hintergrundbeleuchtungs-Taste Drücken Sie die Hintergrundbeleuchtungs-Taste, um die Hintergrundbe- leuchtung des Displays einzuschalten. Dank der Hintergrundbeleuchtung können Sie Messwerte auch in der Dunkelheit gut ablesen. Wenn die Hintergrundbeleuchtung eingeschaltet ist, Wird Sie langsam dunkler. sie schließlich vollständig erlischt. Drücken Sie die Taste erneut, wenn die Beleuchtung schwächer wird.
-
Seite 9: Anleitung
ANLEITUNG • Messen Sie keine Spannungen über 600 V, da dies das Messgerät beschädigen könnte. • Bei diesem Messgerät handelt es sich um ein Multimeter mit manueller Messbereichswahl. Vergewissern Sie sich, dass Sie den korrekten Messbereich eingestellt haben, um Schäden vorzubeugen. •... - Seite 10 ,.m". ist die Messeinheit „mV". • 1st der Messbereich auf das Maximum (600 V) eingestellt, erscheint dem Display ..HV". AStr0AI AM33D Astrom AM33D HOLD 4. Legen Sie die Messleitungen an den zu prüfenden Stromkreis an. Achten Sie darauf, die Messleitungen...
-
Seite 11: Messung Von Wechselspannung
Display zeigt dann .,000" an, was bedeutet, dass die Messfunktion Wechselspannung eingestellt ist Hinweis: • Die Messeinheit des Bereichs ist „V" • 1st der Messbereich auf das Maximum (600 V) eingestellt, erscheint auf dem Display ..HV" Astron AM33D Astrom AM33D HOLO -10-... - Seite 12 4. Legen Sie die Messleitungen an den zu prüfenden Stromkreis Achten Sie darauf. die Messleitungen parallel zur Stromquelle Oder zum Stromkreis anzulegen. 5. Lesen Sie den Messwert vom LCD-Display ab. sobald er sich stabilisiert. 6. Drehen Sie den Drehschalter auf die Position „OFF", um das Messgerät auszuschalten.
-
Seite 13: Messung Von Gleichstrom
Einstellung 10 A zu beginnen. 5. Drehen Sie den Drehschalter auf die Einstellung 10 A im Display zeigt dann an, was bedeutet, dass die Messfunktion Gleichstrom im Bereich 200 mA bis 10 A eingestellt ist. "330 Astrom AM33D u.uu -12-... -
Seite 14: Messung Von A-Gleichstrom
Messleitungen normal funktionieren. 4. Drehen Sie den Drehschalter auf den gelb beschrifteten Bereich .,A—•.Das Display zeigt dann ..COO" an, was bedeutet, dass die Messfunktion A-Gleichstrom im Bereich 2000 VA bis 200 mA eingestellt ist. Astron Astrom AM33D... -
Seite 15: Parasitäre Batterieentladung
Hinweis: • Die Messeinheit des Bereichs folgt Zahl im gelb beschrifteten Bereich ein ist die Messeinheit .,mA", Folgt der Zahl im geld beschrifteten Bereich ein ..p", ist die Messeinheit ,.pA'• • Wählen beim Messen unbekannter Stromstärken bitte zuerst eine Einstellung mit einem höheren Maximalwert. - Seite 16 6. Sollte die Entladung bei über 50mA liegen. beginnen Sie damit, Sicherungen einzeln zu überprüfen, um festzustellen, welcher Stromkreis die Uberlast verursacht_ Sollte das Entfernen einer Sicherung die Batterieent- ladung unter 50mA senken, ist der entsprechende Stromkreis für die übermäßige Entladung verantwortlich.
-
Seite 17: Messung Von Widerständen
3. Drehen Sie den Drehschalter auf den gelb beschrifteten Bereich Display zeigt dann 1 an, was bedeutet, dass die Messfunktion auf Widerstand eingestellt ist. 1st rom AM330 Astrom AM33D Hinweis: • Die Messeinheit Bereichs K)" ist ..O"; folgt Zahl im gelb beschrifteten Bereich ein ,.M", ist die Messeinheit... -
Seite 18: Durchgangsprüfung
Legen Sie die Messleitungen parallel an beide Enden des zu prüfenden Stromkreises Oder Widerstands 5. Lesen Sie den Messwert vom LCD-Display ab, sobald er sich stabilisiert. 6. Drehen Sie den Drehschalter auf die Position ..OFF", um das Messgerät auszuschalten. Hinweise zu Widerständen •... -
Seite 19: Diodenprüfung
Stromkreis Oder Widerstand getrennt Wird Oder der Widerstandswert über 30 0±20 Q beträgt, zeigt das LCD-Display „1" an, AM330 AStrOAl AM33D 5. Drehen Sie den Drehschalter auf die Position .,OFF", um das Messgerät auszuschalten. Diodenprüfung 1. Stecken Sie die rote Messleitung in die ..VQmAJV-Buchse und die schwarze... -
Seite 20: Tipps Zur Diodenprüfung
3. Legen Sie die rote Messleitung an die Anode der zu prüfenden Diode und die schwarze Messleitung an die Kathode der Diode an. Hinweis: Normalerweise befindet sich die Anode der Diode am längeren Ende. Auf dem LCD-Display Wird der ungefähre Spannungsabfall Diode angezeigt. -
Seite 21: Rechtecksignalausgabe
„1" an, was bedeutet, dass die Messfunktion auf Rechtecksignalausgabe eingestellt ist. Astron Astrom AM33D 4. Legen Sie die Messleitungen parallel an beide Enden des zu prüfenden Stromkreises 5. Lesen Sie den Messwert vom LCD-Display ab. sobald er sich stabilisiert. 6. Drehen Sie den Drehschalter auf die Position „OFF", um das Messgerät... -
Seite 22: Wartung
WARTUNG Reinigung des Messgeräts Wenn sich Staub Oder Feuchtigkeit in den Buchsen befindet, kann dies zu fehlerhaften Messungen führen. Bitte reinigen Sie das Messgerät wie folgt: 1. Schalten Sie das Messgerät aus und nehmen Sie die Messleitungen 2. Drehen Sie das Messgerät um und schütteln Sie den Staub. der sich in den Buchsen angesammelt hat, heraus. - Seite 23 Sicherungswechsel 1. Schalten Sie das Messgerät aus und nehmen Sie die Messleitungen 2. Lösen Sie die Schrauben der Batteriefachabdeckung mit einem Schraubenzie- her, nehmen Sie diese ab und entnehmen Sie die Batterie. 3. Entfernen Sie die Isoliermanschette und die Schrauben der rückseitigen Abdeckung des Messgeräts.
-
Seite 24: Spezifikationen
5. Bringen Sie Isoliermanschette. Batterie und Batteriefachabdeckung wieder an. Schrauben Sie die Abdeckung mit den zuvor gelösten Schrauben wieder fest. Sicherungsspezifikationen: Sicherung 1: F500 mA/600 V Sicherung; Größe: 05 x 20 mm. Sicherung 2: A / 600 V Sicherung: Größe: 05 x 20 mm. SPEZIFIKATIONEN Digitaldisplay 2000,... -
Seite 25: Detaillierte
DETAILLIERTE SPEZIFIKATIONEN Die Genauigkeit Wird für 1 Jahr garantiert, bei Lagerungsbedingungen von 23 oc ± 5 oc und weniger als 80%RH. Gleichspannung Bereich Auflösung Genauigkeit Uberladungsschutz 200 mV 100 pv 220 V RMS AC 2000 1 mV 20 v 10 mV 600 V DC / 600 V RMS 200 v 100 mv... -
Seite 26: Recycling
Widerstand Bereich Auflösung Genauigkeit Uberladungsschutz 200 0 2000 15 Sekunden maximale Belastung durch 220 V RMS 200 KO 1000 20 MQ 10 KQ Maximale Leerlaufspannung: 3 V. Durchgangsprüfung Bereich Auflösung Uberladungsschutz Ein integrierter Summer 15 Sekunden maximale ertönt, wenn der Widerstand Belastung durch 220 V... -
Seite 27: Garantie
Messgerät spezifizierten Messbere- ichs resultieren, sowie die normale Abnutzung mechanischer Komponent- en. Diese Garantie gilt nur fur den ursprünglichen Käufer und ist nicht Ubertragbar. Fragen Oder Bedenken? Wir helfen gern! Bitte kontaktieren Sie uns über support@astroai.com... - Seite 28 Astrom Web: www.astroai.com E-Mail: support@astroai.com...
