EINFÜHRUNG

Das AstroAI Digitalmultimeter ist für den sicheren und präzisen Einsatz in Schulen, Laboratorien, Fabriken und anderen sozialen/industriellen Bereichen konzipiert. Dieses Benutzerhandbuch enthält alle Sicherheitsinformationen, Bedienungsanweisungen, Spezifikationen und Wartungshinweise für das Messgerät. Dieses Instrument führt AC/DC-Spannungs-, DC-Strom-, Widerstands-, Diodentests und Durchgangstests durch. Vielen Dank nochmals, dass Sie sich für AstroAI entschieden haben. Wenn Sie Fragen oder Bedenken bezüglich Ihres Produkts haben, kontaktieren Sie uns bitte unter support@AstroAI.com

HINWEIS:
Lesen und verstehen Sie dieses Handbuch vollständig, bevor Sie dieses Digitalmultimeter verwenden.

ELEKTRISCHE SYMBOLE

	AC (Wechselstrom)		Symbol für niedrigen Batteriestand
	DC (Gleichstrom)		Akustischer Durchgangstest
V	Spannung		Diodentest
A	Strom		Widerstandstest
	Rechteckwelle		Erdung
	Doppelte Isolierung		Warnung

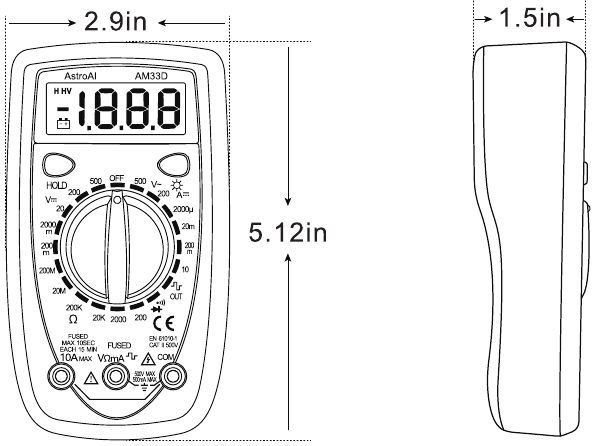

ABMESSUNGEN

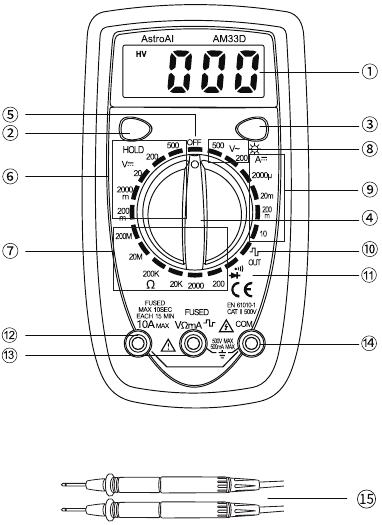

DIAGRAMM

1. LCD-Bildschirm
2. Hold-Taste
3. Hintergrundbeleuchtungstaste
4. Drehschalter
5. AUS
6. DC-Spannungstest
7. Widerstand
8. AC-Spannungstest
9. DC-Stromtest
10. Rechteckwellenausgang
11. Durchgangstest/Diodentest
12. 10A-Anschluss
13. VΩmA Anschluss
14. Com-Anschluss
15. Messleitungen

GERÄT KENNENLERNEN

TASTENFUNKTIONEN
Taste	Funktion
	Drücken Sie die HOLD-Taste, um die Daten zu halten oder abzubrechen Drücken Sie diese Taste während eines Tests, um den Messwert zur Aufzeichnung zu halten (einzufrieren). Der Bildschirm behält dann den Messwert bei, wenn die Hold-Funktion aktiviert ist. Drücken Sie die HOLD-Taste erneut, um diese Funktion auszuschalten. HINWEIS: Der Bildschirm zeigt „ " an, wenn die Data Hold-Funktion aktiviert ist.
	Drücken Sie die Hintergrundbeleuchtungstaste, um die Hintergrundbeleuchtung des Bildschirms einzuschalten. Die Hintergrundbeleuchtung ermöglicht Ihnen ein klares Ablesen in einer dunklen Umgebung. Wenn die Hintergrundbeleuchtung eingeschaltet ist, wird sie langsam dunkler, bis sie vollständig ausgeschaltet ist. Wenn das Licht dunkler wird, drücken Sie die Taste erneut, und es wird wieder hell. Wenn Sie die Hintergrundbeleuchtung schnell ausschalten müssen, bewegen Sie den Drehschalter in die Aus-Position.
	Stecken Sie die rote Messleitung in den 10A-Anschluss, wenn Sie die 10A-Einstellung des DC-Stromtests verwenden.
	Stecken Sie die rote Messleitung in den „ " Anschluss, wenn Sie andere Funktionen als 10A verwenden müssen.
	Stecken Sie die schwarze Messleitung in den COM-Anschluss.

BATTERIE- UND SICHERUNGSWECHSEL

BATTERIEWECHSEL

• Schalten Sie das Messgerät aus und entfernen Sie die Messleitungen.
• Schrauben Sie die Schrauben (die die Batterieabdeckung befestigen) mit einem Schraubendreher heraus und entfernen Sie die Batterieabdeckung.

• Entfernen Sie die alte Batterie und ersetzen Sie sie durch eine neue Batterie gleicher Spezifikation.
• Bringen Sie die Batterieabdeckung wieder in ihre ursprüngliche Position und befestigen Sie sie mit den entfernten Schrauben.

Batterietyp: 1 x 9V Batterie NEDA 1604/6F22/006P

SICHERUNGSWECHSEL

• Schalten Sie das Messgerät aus und entfernen Sie die Messleitungen.
• Schrauben Sie die Schrauben, die die Batterieabdeckung befestigen, mit einem Schraubendreher heraus und entfernen Sie die Batterieabdeckung und die Batterie.

• Entfernen Sie die Isolierhülse und die Schrauben an der Rückabdeckung des Messgeräts.
• Entfernen Sie die durchgebrannten Sicherungen und ersetzen Sie diese durch neue Sicherungen gleicher Spezifikation. Stellen Sie sicher, dass die Sicherungen in den Sicherungshalter eingesetzt und fest geklemmt sind.

• Setzen Sie die Isolierabdeckung, die Batterie und die Batterieabdeckung wieder ein und befestigen Sie die Abdeckung mit Schrauben.

SICHERUNGSSPEZIFIKATIONEN

• Sicherung 1: F500mA/600V Sicherung; Größe: φ5*20mm
• Sicherung 2: F10A/600V Sicherung; φ5*20mm

BEDIENUNGSANLEITUNG

• Um Schäden am Messgerät zu vermeiden, messen Sie keine Spannungen über 500V.
• Dieses Messgerät ist ein manuelles Bereichs-Multimeter. Stellen Sie sicher, dass Sie den richtigen Messbereich wählen, um Schäden zu vermeiden.
• Achten Sie besonders auf die Sicherheit beim Messen hoher Spannungen, um Stromschläge oder Personenschäden zu vermeiden.
• Bevor Sie das Messgerät verwenden, um eine bekannte Spannung oder Stromstärke zu testen, vergewissern Sie sich, dass die Funktionen des Messgeräts ordnungsgemäß funktionieren.

MESSEN VON AC/DC-SPANNUNG

MESSEN VON DC-SPANNUNG

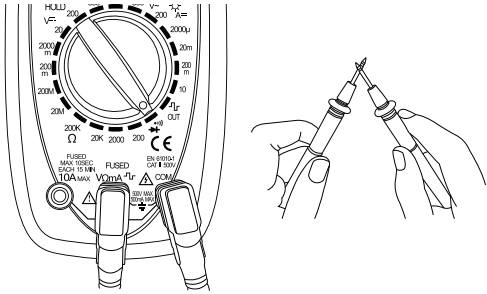

• Stecken Sie die rote Messleitung in die Klemme " VΩmA " und die schwarze Messleitung in die Klemme "COM".
• Drehen Sie den Drehschalter auf den Durchgangstest, berühren Sie die rote und die schwarze Messleitung, um zu prüfen, ob sie normal sind.
  Der Summer ertönt, wenn die Messleitungen normal sind.

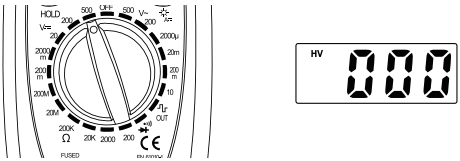

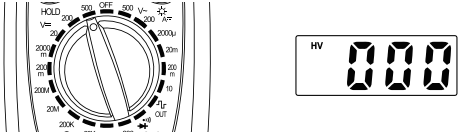

• Drehen Sie den Drehschalter auf den Bereich " V " mit weißer Schrift. Der Bildschirm zeigt "000" an, was darauf hinweist, dass die Messfunktion DC-Spannung ist.


HINWEIS:

1. Die Testeinheit des Bereichs "V " ist "V"; Wenn die Zahl im weißen Bereich von "m" gefolgt wird, dann ist die Testeinheit "mV".
2. Wenn der Messbereich maximal ist, d.h. bei 500 V, wird "HV" auf dem Bildschirm angezeigt.


• Schließen Sie die Messleitungen an den zu prüfenden Stromkreis an (schließen Sie die Leitungen parallel zur Stromversorgung oder zum zu prüfenden Stromkreis an), um zu messen.

HINWEIS:

1. Wenn der Messwert bei der Messung der DC-Spannung negativ ist, bedeutet dies, dass die positiven und negativen Pole der Messleitungen vertauscht sind. Bitte tauschen Sie die Messleitungen.

• Nachdem sich der Messwert stabilisiert hat, notieren Sie den Wert vom LCD-Bildschirm.
• Drehen Sie den Drehschalter in die Position "OFF", um das Messgerät auszuschalten.

MESSEN VON AC-SPANNUNG

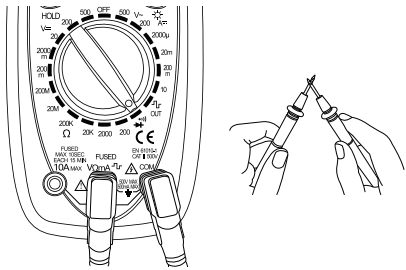

• Stecken Sie die rote Messleitung in die Klemme " VΩmA " und die schwarze Messleitung in die Klemme "COM".
• Drehen Sie den Drehschalter auf den Durchgangstest, berühren Sie die rote und die schwarze Messleitung, um zu prüfen, ob sie normal sind. Der Summer ertönt, wenn die Messleitungen normal sind.

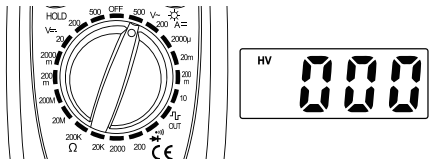

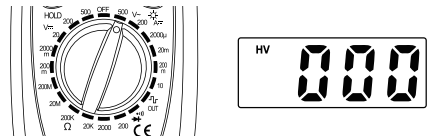

• Drehen Sie den Drehschalter auf den Bereich "V~" mit weißer Schrift. Der Bildschirm zeigt "000" an, was darauf hinweist, dass die Messfunktion DC-Spannung ist.


HINWEIS:

1. Die Testeinheit des Bereichs ist "V~".
2. Wenn der Messbereich maximal ist (Einstellung 500V), wird "HV" auf dem Bildschirm angezeigt.


• Schließen Sie die Messleitungen an den zu prüfenden Stromkreis an (schließen Sie die Leitungen parallel zur Stromversorgung oder zum zu prüfenden Stromkreis an), um zu messen.
• Nachdem sich der Messwert stabilisiert hat, notieren Sie den Wert vom LCD-Bildschirm.
• Drehen Sie den Drehschalter in die Position "OFF", um das Messgerät auszuschalten.

SPANNUNGSTIPPS

SO FINDEN SIE EINEN STROMFÜHRENDEN DRAHT IN EINER STECKDOSE:

• Schalten Sie auf die Spannungstest-Einstellung um.
• Verbinden Sie die schwarze Messleitung mit dem geerdeten Draht oder der Buchse. Verbinden Sie die rote Messleitung mit einer der zu messenden Buchsen.
• Prüfen Sie beide Buchsen. Eine sollte einen Messwert anzeigen und die andere sollte bei oder nahe Null bleiben. Der stromführende Draht zeigt den Messwert an.

SPANNUNGSHINWEISE

• Wählen Sie zuerst die 500V-Einstellung, um die unbekannte Spannung zu messen, und wählen Sie dann den geeigneten Bereich entsprechend der Spannung.
• Um Schäden am Messgerät zu vermeiden, messen Sie keine Spannung über 500V DC oder 500V AC CATII.
• Wenn die AC-Einstellung zur Messung von DC und umgekehrt verwendet wird, wird ein Überlaufsymbol angezeigt. Diese Aktion kann das Messgerät oder die zu testenden Komponenten beschädigen.
• Beim Messen von Spannung schwankt das Ergebnis je nach Stromversorgung. Im Allgemeinen schwankt das Ergebnis ±10V, was KEIN ungenaues Ergebnis ist.

MESSEN VON DC-STROM

• Trennen Sie die Stromversorgung des zu prüfenden Stromkreises.
• Stecken Sie die rote Messleitung in die Klemme " VΩmA " und die schwarze Messleitung in die Klemme "COM".
• Drehen Sie den Drehschalter auf den Durchgangstest, berühren Sie die rote und die schwarze Messleitung, um zu prüfen, ob sie normal sind. Der Summer ertönt, wenn die Messleitungen normal sind.

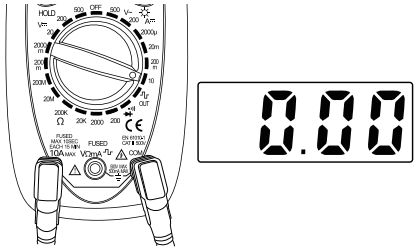

• Stecken Sie die schwarze Messleitung in die Klemme "COM" und die rote Messleitung in die 10A-Klemme.

HINWEIS:

1. Stellen Sie sicher, dass Sie den Test mit der 10A-Einstellung beginnen, wenn Sie einen unbekannten Strom messen.

• Drehen Sie den Drehschalter auf die 10A-Einstellung des Bereichs "A ". Der Bildschirm zeigt "000" an, was darauf hinweist, dass die Messfunktion ein DC-Strom von 200mA bis 10A ist.

• Schließen Sie das Messgerät in Reihe an den zu prüfenden Stromkreis an und schalten Sie dann die Stromversorgung des Stromkreises ein.
• Nachdem sich der Messwert stabilisiert hat, notieren Sie den Wert vom LCD-Bildschirm.
• Drehen Sie den Drehschalter in die Position "OFF", um das Messgerät auszuschalten.

MESSEN VON DC A STROM

• Trennen Sie die Stromversorgung des zu prüfenden Stromkreises.

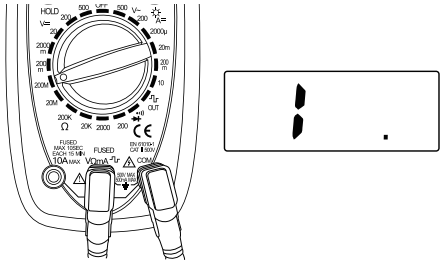

• Stecken Sie die rote Messleitung in die Klemme "VΩmA " und die schwarze Messleitung in die Klemme "COM".
• Drehen Sie den Drehschalter auf den Durchgangstest, berühren Sie die rote und die schwarze Messleitung, um zu prüfen, ob sie normal sind. Der Summer ertönt, wenn die Messleitungen normal sind.

• Drehen Sie den Drehschalter auf den Bereich "A " mit gelber Schrift. Der Bildschirm zeigt "000" an, was darauf hinweist, dass die Messfunktion ein DC A Strom von 200pA bis 200mA ist.


HINWEIS:

1. Die Testeinheit des Bereichs "A " ist "A"; Wenn die Zahl im gelben Bereich von "m" gefolgt wird, dann ist die Testeinheit "mA".
2. Wählen Sie zuerst eine größere Einstellung, um den unbekannten Strom zu messen, und wählen Sie dann den geeigneten Bereich entsprechend dem Strom.

• Schließen Sie das Messgerät in Reihe an den zu prüfenden Stromkreis an und schalten Sie dann die Stromversorgung des Stromkreises ein.
• Nachdem sich der Messwert stabilisiert hat, notieren Sie den Wert vom LCD-Bildschirm.
• Drehen Sie den Drehschalter in die Position "OFF", um das Messgerät auszuschalten.

PARASITÄRE BATTERIEENTLADUNG IM KFZ

• Prüfen Sie, ob die Batteriespannung und die Stromerzeugung im normalen Bereich liegen. Die Batteriespannung beträgt im Allgemeinen etwa 12,7V und die Stromerzeugung etwa 14V.
• Schalten Sie alle elektrischen Zubehörteile im und am Auto aus und schließen Sie die Türen.
• Entfernen Sie den Minuspol der Batterie. Stellen Sie das Multimeter auf die maximale Stromstärke ein und schließen Sie das Messgerät in Reihe an die Batterie an.
  Verbinden Sie die rote Messleitung mit der Minusleitung und die schwarze Messleitung mit dem Batterieanschluss.
• Stellen Sie das Messgerät bei Bedarf auf einen niedrigeren Bereich ein.
• Warten Sie etwa 30 Minuten; nachdem alle Module des Fahrzeugs in den Schlafzustand übergegangen sind, lesen Sie den genauen statischen Entladestrom ab. Der Entladestrom beträgt im Allgemeinen 0,02A (20mA), dies kann jedoch je nach Fahrzeug variieren. Normalerweise überschreitet er 50mA nicht.
• Wenn die Entladung größer als 50mA ist, beginnen Sie mit der individuellen Überprüfung der Sicherungen, um festzustellen, welcher Stromkreis die überschüssige Last führt.
  Wenn eine entfernte Sicherung den Batterieverbrauch auf unter 50mA reduziert, kann festgestellt werden, dass der entsprechende Stromkreis die überschüssige Entladung verursacht.

STROMHINWEISE

• Wählen Sie zuerst die maximale Einstellung, um den unbekannten Strom zu messen, und wählen Sie dann den geeigneten Bereich entsprechend dem Strom.
• Wenn Sie die rote Messleitung in die 10A-Buchse stecken, stellen Sie sicher, dass Sie die Messleitung nach dem Test wieder in die Buchse "VΩmA " stecken, um zu vermeiden, dass Sie vergessen, die Buchse für den nächsten Vorgang umzuschalten und somit das Multimeter zu beschädigen.
• Beim Testen eines hohen Stroms sollte aus Sicherheitsgründen jede Messzeit weniger als 10 Sekunden betragen und die Pause zwischen den Tests länger als 15 Minuten sein.
• Beim Testen des Stroms muss sich eine Last im Stromkreis befinden. Schließen Sie das Multimeter nicht in Reihe ohne Last an den Stromkreis an, um zu messen; dies kann das Messgerät potenziell beschädigen.
• Führen Sie keinen Strom zu, der den Bereich des Messgeräts überschreitet, um Schäden am Messgerät zu vermeiden.

WIDERSTAND MESSEN

• Stecken Sie die rote Messleitung in die Klemme "VΩmA " und die schwarze Messleitung in die Klemme "COM".
• Drehen Sie den Drehschalter auf den Durchgangstest, berühren Sie die rote und die schwarze Messleitung, um zu prüfen, ob sie normal sind. Der Summer ertönt, wenn die Messleitungen normal sind.

• Drehen Sie den Drehschalter auf den Bereich "Ω" mit gelber Schrift. Der Bildschirm zeigt "1" an, was darauf hinweist, dass die Messfunktion Widerstand ist.


HINWEIS:

1. Die Testeinheit des Bereichs "Ω" ist "Ω"; Wenn die Zahl im gelben Bereich von einem "M" gefolgt wird, dann ist die Testeinheit "MΩ"; Wenn die Zahl im gelben Bereich von einem "K" gefolgt wird, dann ist die Testeinheit "KΩ".
2. Wählen Sie zuerst einen größeren Messbereich, um den unbekannten Widerstand zu messen, und wählen Sie dann den geeigneten Bereich entsprechend dem Widerstand.

• Schließen Sie die Messleitungen an beide Enden des zu prüfenden Stromkreises oder Widerstands an (schließen Sie die Leitungen parallel zum zu prüfenden Widerstand an).
• Nachdem sich der Messwert stabilisiert hat, notieren Sie ihn vom LCD-Bildschirm.
• Drehen Sie den Drehschalter in die Position "OFF", um das Messgerät auszuschalten.

WIDERSTANDSHINWEISE:

• Ändern Sie den Widerstand während einer Messung nicht. Dies kann das Messgerät beschädigen und die Testergebnisse beeinträchtigen.
• Testen Sie keine Parallelschaltungen. Die Messgenauigkeit wird beeinträchtigt, und die Ergebnisse können ungenau sein.
• Messen Sie nicht direkt den Innenwiderstand von Mikrometern, Galvanometern, Batterien und anderen Instrumenten.

DURCHGANGSPRÜFUNG

• Stecken Sie die rote Messleitung in die Klemme "VΩmA " und die schwarze Messleitung in die Klemme "COM".
• Drehen Sie den Drehschalter auf die Einstellung " ". Berühren Sie die rote und die schwarze Messleitung, um zu prüfen, ob sie normal sind. Der Summer ertönt, wenn die Messleitungen normal sind.

• Schließen Sie die Messleitungen an beide Enden des zu prüfenden Stromkreises oder Widerstands an (parallel). Wenn der Widerstand des zu prüfenden Stromkreises oder Widerstands angeschlossen und kleiner als 50Ω ist, ertönt der Summer.
• Wenn der zu prüfende Stromkreis oder Widerstand unterbrochen ist oder der Widerstandswert größer als 50Ω ist, zeigt der LCD-Bildschirm "1" an.

• Drehen Sie den Drehschalter in die Position "OFF", um das Messgerät auszuschalten.

DIODENTEST

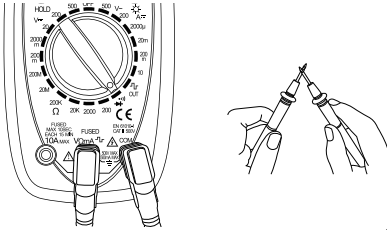

• Stecken Sie die rote Messleitung in die Klemme "VΩmA " und die schwarze Messleitung in die Klemme "COM".
• Drehen Sie den Drehschalter auf die Einstellung " ". Berühren Sie die rote und die schwarze Messleitung, um zu prüfen, ob sie normal sind. Der Summer ertönt, wenn die Messleitungen normal sind.

• Verbinden Sie die rote Messleitung mit der Anode der zu prüfenden Diode und die schwarze Messleitung mit der Kathode der Diode.

HINWEIS:

1. Normalerweise ist die Anode der Diode das längere Ende.

• Der LCD-Bildschirm zeigt den ungefähren Spannungsabfall der Diode an. Die Testeinheit ist "mV". Wenn die Messleitungen verpolt angeschlossen sind, wird "1" auf dem LCD-Bildschirm angezeigt. Bitte tauschen Sie die Messleitungen aus, um erneut zu messen.
• Drehen Sie den Drehschalter in die Position "OFF", um das Messgerät auszuschalten.

TIPPS ZUM DIODENTEST

• Funktioniert die Diode korrekt: Wenn die rote Messleitung mit dem Pluspol der Diode und die schwarze Leitung mit dem Minuspol verbunden ist, sollte die Diode in einem Vorwärtsleitungszustand sein, und der angezeigte Wert ist der Vorwärtsspannungsabfall.
• Normaler Dioden-Vorwärtsdruckabfall: Die allgemeine Siliziumdiode beträgt 0,5-0,7 V, die Germaniumdiode 0,15-0,3 V.
• Sie können auch überprüfen, ob die rote Messleitung mit dem Minuspol der getesteten Diode und die schwarze Messleitung mit dem Pluspol verbunden ist. Die Diode sollte "1" anzeigen.

METHODE ZUR POLARITÄTSBESTIMMUNG

• Schalten Sie das Multimeter auf die Widerstandseinstellung.
• Schließen Sie die beiden Messleitungen an die beiden Elektroden der Diode an.
• Messen Sie ein Ergebnis, tauschen Sie dann die Positionen der Messleitungen und messen Sie das zweite Ergebnis.
• Das größere Ergebnis ist der Sperrwiderstand und das kleinere Ergebnis ist der Durchlasswiderstand. Der kleinere Widerstand ergibt sich, wenn die schwarze Messleitung mit dem positiven Ende der Diode und die rote Leitung mit dem negativen Ende verbunden ist.

RECHTECKWELLENAUSGANG

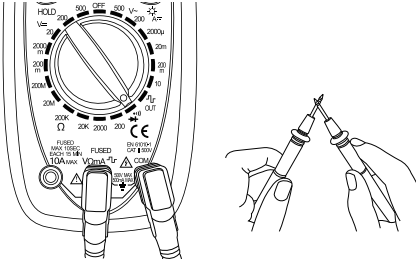

• Stecken Sie die rote Messleitung in die Klemme "VΩmA " und die schwarze Messleitung in die Klemme "COM".
• Drehen Sie den Drehschalter auf den Durchgangstest, berühren Sie die rote und die schwarze Messleitung, um zu prüfen, ob sie normal sind. Der Summer ertönt, wenn die Messleitungen normal sind.

• Drehen Sie den Drehschalter auf die Einstellung " ". Der Bildschirm zeigt "1" an, was darauf hinweist, dass die Messfunktion Rechteckwellenausgang ist.

• Schließen Sie die Messleitungen parallel an beide Enden der getesteten Stromversorgung oder des Stromkreises an.
• Nachdem sich der Messwert stabilisiert hat, notieren Sie den Wert vom LCD-Bildschirm.
• Drehen Sie den Drehschalter in die Position "OFF", um das Messgerät auszuschalten.

WARTUNG

REINIGUNG DES MESSGERÄTS:
Staub oder Feuchtigkeit in den Anschlüssen können zu fehlerhaften Messungen führen. Bitte reinigen Sie das Messgerät wie folgt:

• Schalten Sie das Messgerät aus und entfernen Sie die Messleitungen.
• Drehen Sie das Messgerät um und schütteln Sie angesammelten Staub aus der Eingangsbuchse, wischen Sie das Gehäuse mit einem feuchten Tuch oder einem milden Reinigungsmittel ab. Wischen Sie die Kontakte in jedem Anschluss mit einem sauberen, in Alkohol getauchten Wattestäbchen ab.

TECHNISCHE DATEN

Digitalanzeige	2000, 3 1/2
Abtastrate	2 Mal/Sekunde
LCD-Abmessungen	49 x 17mm
Bereichswahl	Manuell
Polaritätsanzeige	"-" Automatische Anzeige
Überlastanzeige	"1" Angezeigt
Niedriger Batteriestand	" " wird angezeigt, wenn die Batteriespannung unter dem Normalwert liegt
Arbeitsumgebung	32-104°F; 0~40°C, bei <80% RH
Lagertemperatur	14-122°F; -10~50°C, bei <85% RH
Stromversorgung	1 x 9V Batterie NEDA 1604/6F22/006P
Gewicht	Ca. 145g
Abmessungen	130 x 73 x 37mm

DETAILIERTE SPEZIFIKATIONEN

Die Genauigkeit ist für 1 Jahr bei Lagerbedingungen von 23°C±5°C, weniger als 80% RH, gewährleistet.

GLEICHSPANNUNG
Bereich	Auflösung	Genauigkeit	Überlastschutz
200mV	100μv	± (0 5%+3)	220V RMS AC
2000mV	1 mV	± (0 8%+2)	500V DC / 500V RMS
20V	10mV
200V	100mV
500V	1V	± (0 8%+3)
WECHSELSPANNUNG
Bereich	Auflösung	Genauigkeit	Überlastschutz
200V	100mV	± (2.0%+10)	500V DC / 500V RMS
500V	1М
GLEICHSTROM
Bereich	Auflösung	Genauigkeit	Überlastschutz
2000μA	1μA	± (2.0%+5)	500mA, 600V Sicherung
20mA	10μA
200mA	100μA
10A	10mA	± (2.5%+5)	10A, 600V Sicherung
Gemessener Spannungsabfall: 200mV
WIDERSTAND
Bereich	Auflösung	Genauigkeit	Überlastschutz
200Ω	0.1Ω	± (1.5%+5)	Maximale Exposition von 15 Sekunden bei 220Vrms
2000Ω	1Ω	± (1.0%+4)
20KΩ	10Ω
200KΩ	100Ω
20MΩ	10KΩ	± (1.0%+10)
200MΩ	100KΩ	± (1.0%+10)
Maximale Leerlaufspannung: 3V
DURCHGANGSPRÜFUNG
Bereich	Auflösung		Überlastschutz
	Eingebauter Summer ertönt, wenn der Widerstand weniger als 30±20Ω beträgt		Maximale Exposition von 15 Sekunden bei 220V RMS

LIEFERUMFANG

• 1 x Benutzerhandbuch
• 1 x Paar Messleitungen
• 1 x AstroAI Digitalmultimeter

WARNUNG

Um mögliche Stromschläge, Personenschäden und Schäden am Messgerät oder an den zu prüfenden Geräten zu vermeiden, befolgen Sie bitte die folgenden Regeln:

• Verwenden Sie das Messgerät streng gemäß dieser Anleitung, da sonst die vom Messgerät bereitgestellte Schutzfunktion beschädigt oder geschwächt werden kann.
•
  Seien Sie besonders vorsichtig bei Messungen über 60V DC, 30V AC RMS oder 42V Spitzenwert, es besteht die Gefahr eines Stromschlags.
• Legen Sie keine höhere Spannung als die auf dem Messgerät angegebene Nennspannung zwischen den Anschlüssen oder zwischen einem Anschluss und der Erdung an.
• Überprüfen Sie die normale Funktion des Messgeräts, indem Sie eine bekannte Spannung messen. Verwenden Sie es nicht, wenn die Anzeigen falsch sind oder das Messgerät beschädigt ist.
• Prüfen Sie vor der Verwendung des Messgeräts, ob Risse oder Beschädigungen an den Kunststoffteilen des Messgerätegehäuses vorhanden sind. Verwenden Sie das Messgerät nicht, wenn das gesamte oder ein Teil des Außengehäuses beschädigt ist.
• Prüfen Sie vor der Verwendung des Messgeräts, ob die Messleitungen Risse oder Beschädigungen aufweisen. Ersetzen Sie beschädigte Messleitungen durch solche des gleichen Modells und der gleichen elektrischen Spezifikationen.
• Verwenden Sie das Messgerät gemäß der auf dem Messgerät oder im Handbuch angegebenen Messkategorie, Spannungs- oder Stromstärke.
• Beachten Sie die lokalen und nationalen Sicherheitsvorschriften. Tragen Sie persönliche Schutzausrüstung (wie zugelassene Gummihandschuhe, Masken und flammhemmende Kleidung usw.), um Verletzungen durch Stromschläge und Lichtbögen zu vermeiden, wenn gefährliche spannungsführende Leiter freiliegen.
• Ersetzen Sie die Batterie sofort, wenn die Anzeige für niedrigen Batteriestand erscheint, um Messfehler zu vermeiden.
• Verwenden Sie das Messgerät nicht in Umgebungen mit explosiven Gasen, Dämpfen oder Feuchtigkeit.
• Halten Sie Ihre Finger bei der Verwendung der Messleitungen hinter den Fingerschutzvorrichtungen.
• Beim Messen zuerst den Neutralleiter oder Erdungsleiter anschließen, dann den stromführenden Leiter; beim Trennen zuerst den stromführenden Leiter trennen und dann den Neutral- und Erdungsleiter.
• Entfernen Sie vor dem Öffnen des Gehäuses oder des Batteriefachs zuerst die Messleitungen vom Messgerät. Verwenden Sie das Messgerät nicht, wenn es demontiert ist oder das Batteriefach geöffnet ist.
• Das Messgerät darf nur mit den mitgelieferten Messleitungen verwendet werden, um die Anforderungen der Sicherheitsnormen zu erfüllen. Wenn die Messleitungen beschädigt sind und ersetzt werden müssen, ersetzen Sie sie nur durch solche des gleichen Modells und der gleichen elektrischen Spezifikationen.

1 JAHR BESCHRÄNKTE GARANTIE VON ASTROAI

Sollte dieses Produkt defekt sein, wenden Sie sich bitte an den AstroAI Kundendienst unter support@astroai.com

Web: www.astroai.com
E-Mail: support@astroai.com

Referenzen

• http://www.astroai.com

Anleitung herunterladen

Hier können Sie die vollständige PDF-Version des Handbuchs herunterladen. Sie kann zusätzliche Sicherheitsanweisungen, Garantieinformationen, FCC-Regeln usw. enthalten.

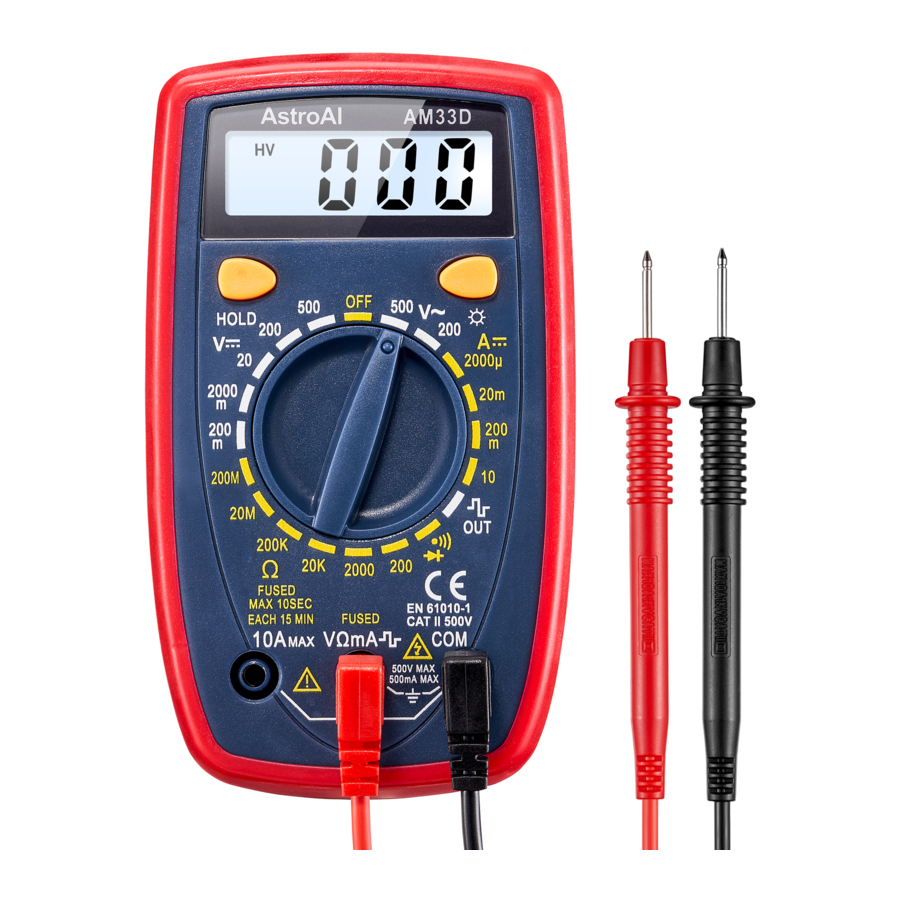

AstroAI AM33D - Digitalmultimeter 2000 Zählwerte Handbuch herunterladen

Verfügbare Sprachen
