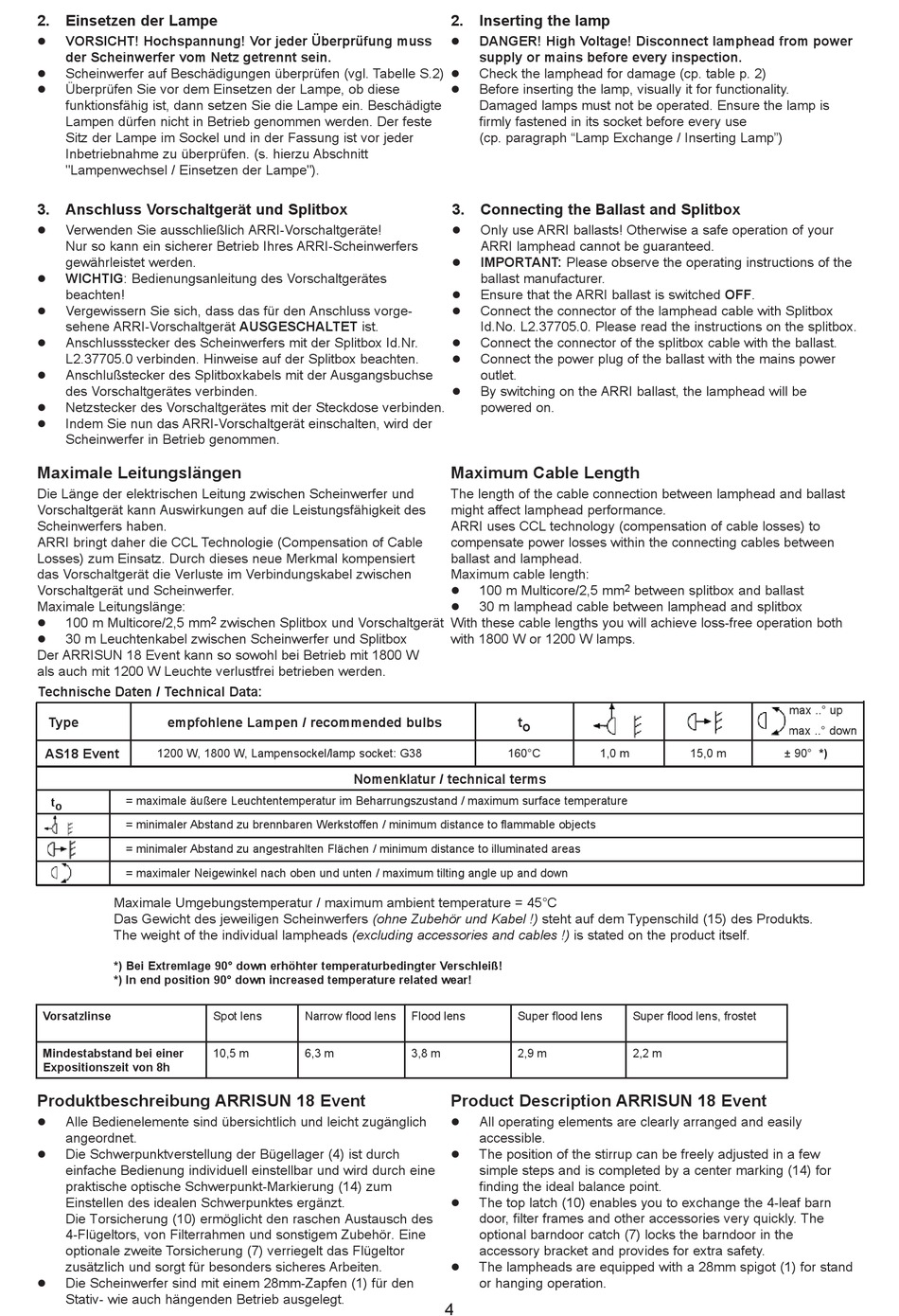

2.
Einsetzen der Lampe
VORSICHT! Hochspannung! Vor jeder Überprüfung muss
der Scheinwerfer vom Netz getrennt sein.
Scheinwerfer auf Beschädigungen überprüfen (vgl. Tabelle S.2)
Überprüfen Sie vor dem Einsetzen der Lampe, ob diese
funktionsfähig ist, dann setzen Sie die Lampe ein. Beschädigte
Lampen dürfen nicht in Betrieb genommen werden. Der feste
Sitz der Lampe im Sockel und in der Fassung ist vor jeder
Inbetriebnahme zu überprüfen. (s. hierzu Abschnitt
"Lampenwechsel / Einsetzen der Lampe").
3.
Anschluss Vorschaltgerät und Splitbox
Verwenden Sie ausschließlich ARRI-Vorschaltgeräte!
Nur so kann ein sicherer Betrieb Ihres ARRI-Scheinwerfers
gewährleistet werden.
WICHTIG: Bedienungsanleitung des Vorschaltgerätes
beachten!
Vergewissern Sie sich, dass das für den Anschluss vorge-
sehene ARRI-Vorschaltgerät AUSGESCHALTET ist.
Anschlussstecker des Scheinwerfers mit der Splitbox Id.Nr.
L2.37705.0 verbinden. Hinweise auf der Splitbox beachten.
Anschlußstecker des Splitboxkabels mit der Ausgangsbuchse
des Vorschaltgerätes verbinden.
Netzstecker des Vorschaltgerätes mit der Steckdose verbinden.
Indem Sie nun das ARRI-Vorschaltgerät einschalten, wird der
Scheinwerfer in Betrieb genommen.
Maximale Leitungslängen
Die Länge der elektrischen Leitung zwischen Scheinwerfer und
Vorschaltgerät kann Auswirkungen auf die Leistungsfähigkeit des
Scheinwerfers haben.
ARRI bringt daher die CCL Technologie (Compensation of Cable
Losses) zum Einsatz. Durch dieses neue Merkmal kompensiert
das Vorschaltgerät die Verluste im Verbindungskabel zwischen
Vorschaltgerät und Scheinwerfer.
Maximale Leitungslänge:
100 m Multicore/2,5 mm
30 m Leuchtenkabel zwischen Scheinwerfer und Splitbox
Der ARRISUN 18 Event kann so sowohl bei Betrieb mit 1800 W
als auch mit 1200 W Leuchte verlustfrei betrieben werden.
Technische Daten / Technical Data:
Type
empfohlene Lampen / recommended bulbs
AS18 Event
1200 W, 1800 W, Lampensockel/lamp socket: G38
= maximale äußere Leuchtentemperatur im Beharrungszustand / maximum surface temperature
t o
= minimaler Abstand zu brennbaren Werkstoffen / minimum distance to flammable objects
= minimaler Abstand zu angestrahlten Flächen / minimum distance to illuminated areas
= maximaler Neigewinkel nach oben und unten / maximum tilting angle up and down
Maximale Umgebungstemperatur / maximum ambient temperature = 45°C
Das Gewicht des jeweiligen Scheinwerfers (ohne Zubehör und Kabel !) steht auf dem Typenschild (15) des Produkts.
The weight of the individual lampheads (excluding accessories and cables !) is stated on the product itself.
*) Bei Extremlage 90° down erhöhter temperaturbedingter Verschleiß!
*) In end position 90° down increased temperature related wear!
Vorsatzlinse
Mindestabstand bei einer
Expositionszeit von 8h
Produktbeschreibung ARRISUN 18 Event
Alle Bedienelemente sind übersichtlich und leicht zugänglich
angeordnet.
Die Schwerpunktverstellung der Bügellager (4) ist durch
einfache Bedienung individuell einstellbar und wird durch eine
praktische optische Schwerpunkt-Markierung (14) zum
Einstellen des idealen Schwerpunktes ergänzt.
Die Torsicherung (10) ermöglicht den raschen Austausch des
4-Flügeltors, von Filterrahmen und sonstigem Zubehör. Eine
optionale zweite Torsicherung (7) verriegelt das Flügeltor
zusätzlich und sorgt für besonders sicheres Arbeiten.
Die Scheinwerfer sind mit einem 28mm-Zapfen (1) für den
Stativ- wie auch hängenden Betrieb ausgelegt.
2
zwischen Splitbox und Vorschaltgerät
Nomenklatur / technical terms
Spot lens
Narrow fl ood lens
10,5 m
6,3 m
2.
Inserting the lamp
DANGER! High Voltage! Disconnect lamphead from power
supply or mains before every inspection.
Check the lamphead for damage (cp. table p. 2)
Before inserting the lamp, visually it for functionality.
Damaged lamps must not be operated. Ensure the lamp is
firmly fastened in its socket before every use
(cp. paragraph "Lamp Exchange / Inserting Lamp")
3.
Connecting the Ballast and Splitbox
Only use ARRI ballasts! Otherwise a safe operation of your
ARRI lamphead cannot be guaranteed.
IMPORTANT: Please observe the operating instructions of the
ballast manufacturer.
Ensure that the ARRI ballast is switched OFF.
Connect the connector of the lamphead cable with Splitbox
Id.No. L2.37705.0. Please read the instructions on the splitbox.
Connect the connector of the splitbox cable with the ballast.
Connect the power plug of the ballast with the mains power
outlet.
By switching on the ARRI ballast, the lamphead will be
powered on.
Maximum Cable Length
The length of the cable connection between lamphead and ballast
might affect lamphead performance.
ARRI uses CCL technology (compensation of cable losses) to
compensate power losses within the connecting cables between
ballast and lamphead.
Maximum cable length:
100 m Multicore/2,5 mm
30 m lamphead cable between lamphead and splitbox
With these cable lengths you will achieve loss-free operation both
with 1800 W or 1200 W lamps.
t o
160°C
Flood lens
Super fl ood lens
3,8 m
2,9 m
Product Description ARRISUN 18 Event
All operating elements are clearly arranged and easily
accessible.
The position of the stirrup can be freely adjusted in a few
simple steps and is completed by a center marking (14) for
finding the ideal balance point.
The top latch (10) enables you to exchange the 4-leaf barn
door, filter frames and other accessories very quickly. The
optional barndoor catch (7) locks the barndoor in the
accessory bracket and provides for extra safety.
The lampheads are equipped with a 28mm spigot (1) for stand
or hanging operation.
4
2
between splitbox and ballast
1,0 m
15,0 m
Super fl ood lens, frostet
2,2 m
max ..° up
max ..° down
± 90° *)
