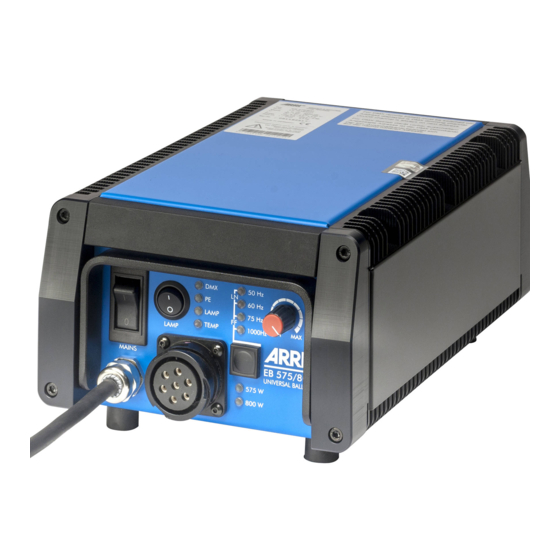

ARRI EB 575/800 Bedienungsanleitung
Elektronisches vorschaltgerät
Verwandte Anleitungen für ARRI EB 575/800
Inhaltszusammenfassung für ARRI EB 575/800
- Seite 1 Bedienungsanleitung Operating Instructions Elektronisches Vorschaltgerät Electronic Ballast EB 575/800 - flicker free - Arnold & Richter Cine Technik Lighting Division Pulvermühle D-83071 Stephanskirchen Tel. (0)8036-3009-0 Fax (0)8036-2471 L2.76184KH...
-
Seite 3: Inhaltsverzeichnis
LICHTTECHNIK _______________________________________________ Deutsch ____ INHALT Seite 1. Allgemeine Hinweise ..................3 2. Wichtige Sicherheitshinweise ................ 3 3. Produktbeschreibung ..................5 4. Inbetriebnahme des EVG ................6 4.1 Einschalten des EVG................6 4.2 Einstellung der Lichtintensität .............. 6 4.3 Geräuschminderung ................6 4.4 DMX-Fernsteuerung ................ -
Seite 4: Allgemeine Hinweise
Elektronisches Vorschaltgerät EB 575/800 ______________________________________________________________________________________________ 1. Allgemeine Hinweise Vor der ersten Inbetriebnahme des Elektronischen Vorschaltgerätes EB 575/800 (EVG) sind alle im Folgenden aufgeführten Informationen aufmerksam durchzulesen. Sie enthalten wichtige Hinweise für die Sicherheit, den Gebrauch und die Wartung des Gerätes. Die Gebrauchsanweisung ist sorgfältig aufzubewahren und an eventuelle Nachbesitzer weiterzugeben. -
Seite 5: Das Vorschaltgerät Darf Nur Gemäß Den In Der Bedienungsanleitung Beschriebenen
ARRI Vorschaltgerätes EB 575/800. Er gewährleistet die Standfestigkeit des Vorschaltgerätes bei vertikaler Lagerung. VORSICHT: Schalten Sie das ARRI Vorschaltgerät EB 575/800 aus und trennen Sie es vom Netz bevor Sie es auf den Standkeilen lagern oder transportieren. Das Vorschaltgerät darf während des Betriebes nicht senkrecht gelagert werden. -
Seite 6: Produktbeschreibung
___________________________________________________________________________ 3. Produktbeschreibung Das Elektronische Vorschaltgerät EB 575/800 von ARRI bildet eine Funktionseinheit mit den für das EVG zugelassenen Tageslichtscheinwerfern (siehe Abb. 1.a + 1.b, Seite 17). Es ist für die professionelle Anwendung sowohl in Gebäuden als auch für den Betrieb im Freien geeignet (Schutzart IP22, Schutz gegen Tropfwasser). -
Seite 7: Inbetriebnahme Des Evg
Deutsch ____ LICHTTECHNIK ___________________________________________________________________________ 4. Inbetriebnahme Sämtliche Bedienelemente und Kabelverbindungen sind auf der Frontplatte des EVG angeordnet (siehe Abb. 2, Seite 18). 4.1 Einschaltvorgang Prüfen, ob sich der "Lamp" Schalter in der "O"-Stellung befindet Geprüfte Leuchte über Verbindungskabel an das EVG anschließen. Die Gesamtlänge der Verbindungskabel darf maximal 100 Meter betragen. -
Seite 8: Dmx-Fernsteuerung
___________________________________________________________________________ 4.4 DMX-Fernsteuerung Das Vorschaltgerät EB 575/800 kann über eine Fernsteuerung nach DMX 512 Standard bedient werden. Die Anschlüsse hierfür befinden sich an der Rückseite des Gerätes. Um das Gerät über die Fernsteuerung zu bedienen muss der Ein-/Ausschalter an der Frontplatte des Gerätes ausgeschaltet sein! Wird das Gerät per Fernsteuerung bedient, so... -
Seite 9: Technische Daten
Deutsch ____ LICHTTECHNIK ___________________________________________________________________________ 5. Technische Daten Netzanschluss Eingangsleistung 1100 VA (max. im CCL-Modus) Netzspannung 90 - 130 V~ / 180 - 250 V~ 50/60 Hz 1, N, PE Netzstrom 12 - 8 A / 5,9 - 4,4 A cos ϕ ≈ 0,98 Leistungsfaktor Lampenanschluss Lampenleistung... -
Seite 10: Störungssuche
In diesem Fall ist das EVG mit einer geprüften Leuchte zu testen. Wenn ein Verlängerungskabel defekt erscheint, ist es unbedingt durch ein geprüftes Kabel auszutauschen. Wenn ausgefallen ist, sollte idealerweise zusammen Verlängerungskabel und Leuchte vom ARRI-Service geprüft werden. - 9 -...
