3 Beschreibung der Schnittstelle (CLM 221)
3.1 Anschluss der Schnittstelle
Das CLM 221 verfügt über einen optisch entkoppelten, galvanisch getrennten Ausgang.
Es kann zwischen den Betriebsarten ASCII- (serieller Datenausgang) und Impulsausgang gewählt
werden. Die Einstellung der Betriebsart wird im Kapitel 2.8 erklärt.
Zum Anschluss der Schnittstelle bzw. des Impulsausganges wird beim CLM ein 2-poliger
Klinkenstecker mit 3,5 mm Durchmesser verwendet (im Lieferumfang enthalten). Die Buchse
befindet sich auf der linken Außenseite. Der Ausgang wird durch einen Phototransistor im
Optokoppler realisiert und muss vom Empfänger versorgt werden.

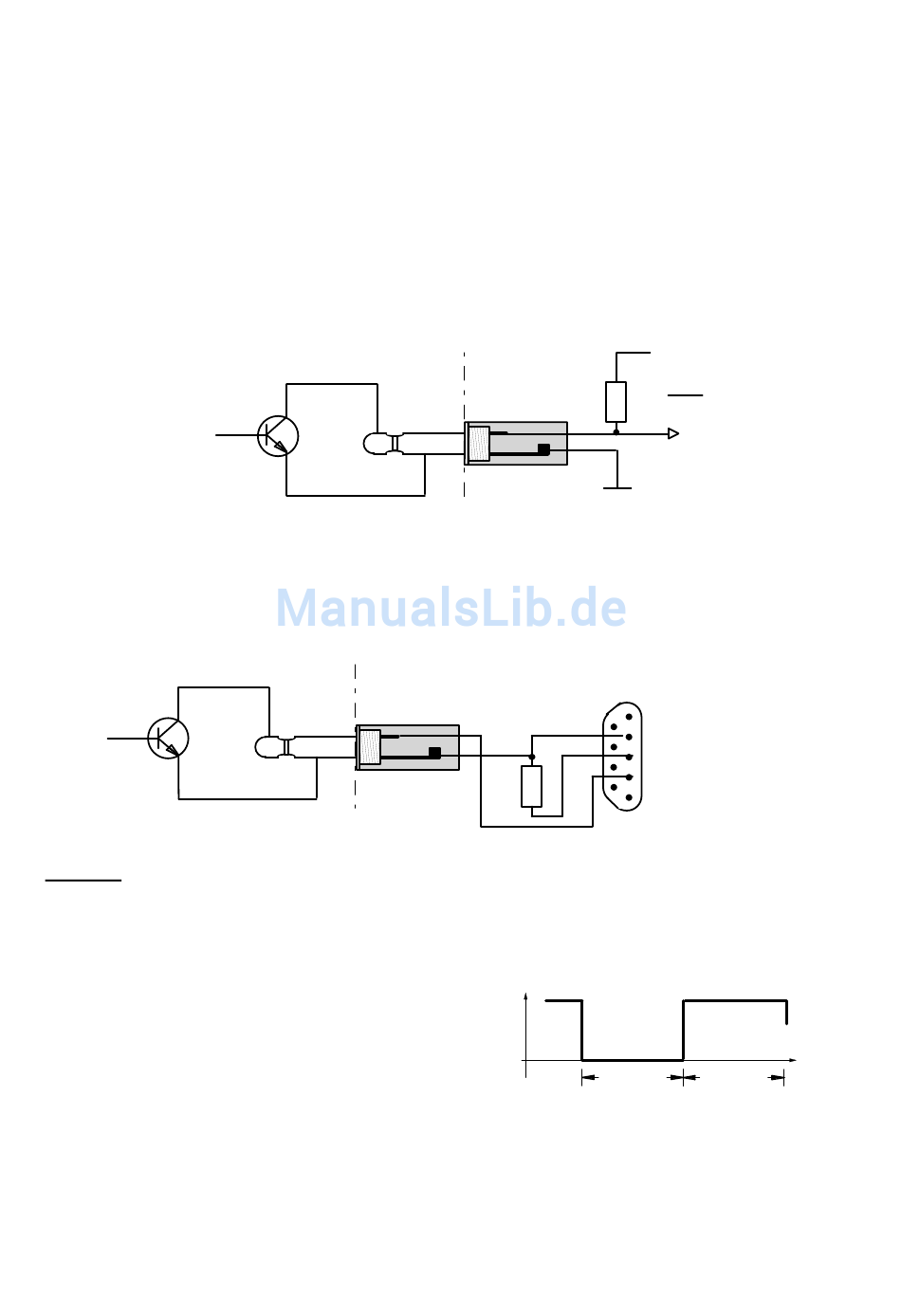

Pegelwandlerschaltung für serielle PC-Schnittstelle:
Benötigt wird ein serielles Übertragungskabel mit 2,7 kΩ - Widerstand, ein 3,5 mm Klinken-
stecker und eine 9-polige Buchsenleiste:
CLM 221
Optokoppler
Hinweis: Die Signale TxD (- 12 V) und DTR (+ 12 V) müssen permanent von der
PC-Software angesteuert werden.
3.2 Impulsausgang (PULS)
Wird der Impulsausgang gewählt, so wird nach
jeder verbrauchten Energieeinheit ein lowaktiver
Impuls generiert. Die Impulsdauer sowie die
Impulspause betragen jeweils ca. 200 ms. Die
max. Frequenz am Impulsausgang liegt bei 2,5 Hz.
CLM 221
LVM 210
Optokoppler
1
LVM 210
Klinkenstecker
3,5 mm
1
2
Klinkenstecker
3,5 mm
1
2
2
9-polige Buchsenleiste
1
2
2k7 R
Ux
0
7
X ≤
U
50 V
U X
R
=
X
10 mA
Signal
SUB-D (Trapez)
2 RxD
zum PC
3 TxD (-12V)
4 DTR (12V)
200 ms
200 ms
t
