Bedienungsanleitung
E461710
Rev 01

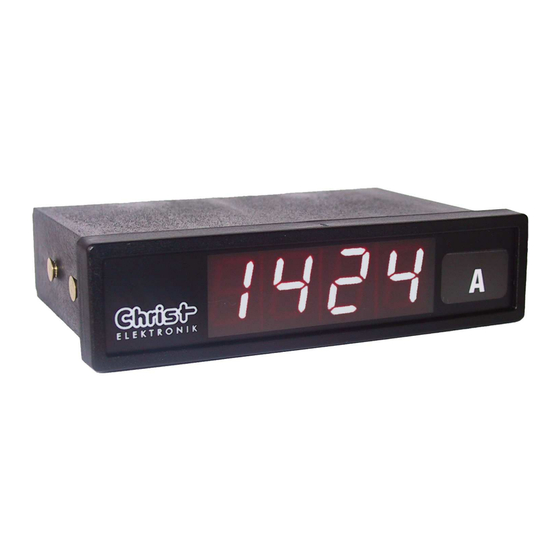

Bedienungsanleitung CAM 120
Messgerät für DC/AC Messgrößen
Vor der Inbetriebnahme:
Bedienungsanleitung bitte vollständig durchlesen und zum späteren Nachlesen aufbewahren.
Christ-Elektronik GmbH • Alpenstrasse 34 • D-87700 Memmingen
Tel. +49 (0) 83 31/83 71 – 0 • Fax +49 (0) 83 31/83 71-99
Werbung
Verwandte Anleitungen für Christ Elektronik CAM 120
Inhaltszusammenfassung für Christ Elektronik CAM 120

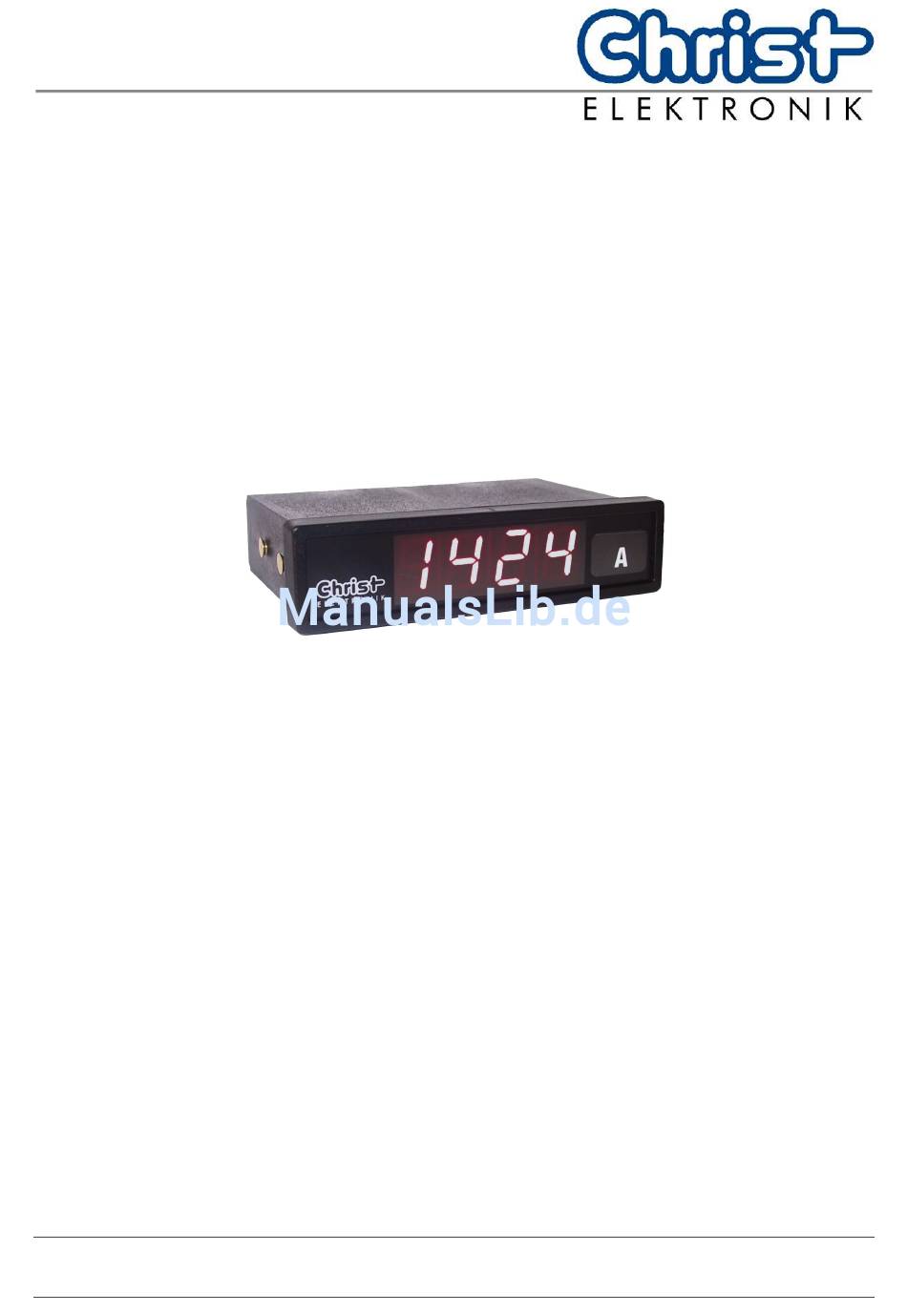

- Seite 1 Bedienungsanleitung E461710 Rev 01 Bedienungsanleitung CAM 120 Messgerät für DC/AC Messgrößen Vor der Inbetriebnahme: Bedienungsanleitung bitte vollständig durchlesen und zum späteren Nachlesen aufbewahren. Christ-Elektronik GmbH • Alpenstrasse 34 • D-87700 Memmingen Tel. +49 (0) 83 31/83 71 – 0 • Fax +49 (0) 83 31/83 71-99...
- Seite 2 1 Beschreibung 1.1 Allgemeines Mit dem Einbaumessgerät CAM 120 sind nahezu alle analogen DC / AC-Signale messbar. Die gewünschte Betriebsart (DC- oder AC- Messung) und die Kommastelle werden mittels Jumper, der auf der Fronseite liegt, eingestellt. Analoge Eingangs- signale (2, 20, 200, 350 V (250 V ), Normsignale: 0 ...
- Seite 3 Tabelle 1: Auswahl der Skalierungswiderstände: Eingang Anzeige- Anzeige- Widerstand spanne min. spanne Tabelle 3: max. Betriebsarten: 0 ... ± 200 V ± 1600 ± 1999 Rs = 10 kΩ 0 ... ± 20 V ± 1600 ± 1999 DC Messung Jumper: J4 Rs = 110 kΩ...
- Seite 4 3 Technische Daten Display Anzeige 7 – Segmentanzeige, 13 mm LED rot ± 1999 Digit Anzeigebereich Dezimalpunkt mittels Jumper hinter der Frontscheibe Fehleranzeige „1“ bei Messbereichsüberschreitung und Fühlerbruch „-1“ bei Messbereichsunterschreitung Messfunktionen Messbereichseinstellung mittels Skalierungswiderstand Rs an Klemmen Messprinzip Dual Slope Messrate ca.
