Bedienungsanleitung
E461790
Rev 03

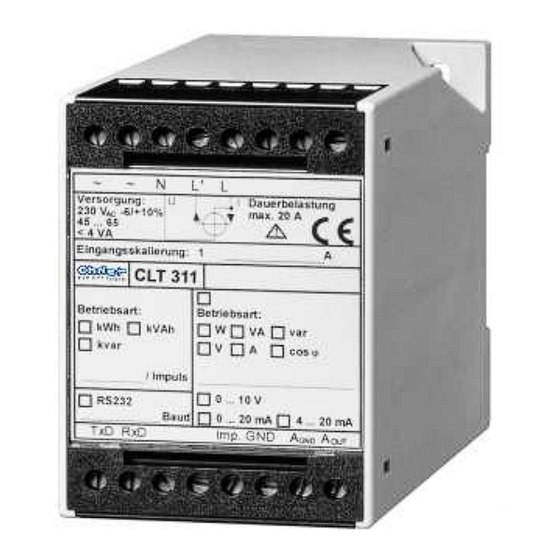

Bedienungsanleitung CLT 311
Leistungs- / Energietransmitter
Vor der Inbetriebnahme:
Bedienungsanleitung bitte vollständig durchlesen und zum späteren Nachlesen aufbewahren.
Christ-Elektronik GmbH • Alpenstrasse 34 • D-87700 Memmingen
Tel. +49 (0) 83 31/83 71 – 0 • Fax +49(0)8331/8371-99
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Christ Elektronik CLT 311
Inhaltszusammenfassung für Christ Elektronik CLT 311
- Seite 1 Bedienungsanleitung E461790 Rev 03 Bedienungsanleitung CLT 311 Leistungs- / Energietransmitter Vor der Inbetriebnahme: Bedienungsanleitung bitte vollständig durchlesen und zum späteren Nachlesen aufbewahren. Christ-Elektronik GmbH • Alpenstrasse 34 • D-87700 Memmingen Tel. +49 (0) 83 31/83 71 – 0 • Fax +49(0)8331/8371-99...
-
Seite 2: Inhaltsverzeichnis
Sperren der Löschfunktion Wahl der Baudrate der seriellen Schnittstelle 2.10 Anzeigetest Beschreibung der Ausgänge Impulsausgang Analogausgang (nur CLT 311 01 und CLT 311 0D) Anschluss der seriellen Schnittstelle (nur CLT 311 0S) Betrieb über serielle Schnittstelle 3.4.1 Datenformat 3.4.2 Schnittstellenkommandos 3.4.2.1 Abfragekommandos... -
Seite 3: Beschreibung
Lastverteilung durch einphasige Messung und Skalierung mit einem konstanten Faktor möglich. Die Versorgung erfolgt getrennt vom Spannungsmesspfad. Der CLT 311 01 bildet eine der Messgrößen Wirk-, Schein-, Blindleistung / Energie, Spannung, Strom oder Leistungsfaktor auf einen galvanisch getrennten Analogausgang 0 ... 10 V bzw. 0(4) ... 20 mA ab. -
Seite 4: Bedienung
Anschlussbelegung bei Betrieb ohne Stromwandler (Direktanschluss): mit Stromwandler: Last Last ∼ ∼ ∼ ∼ CLT 311 CLT 311 Load Load Ω Ω Ω Ω Ω Ω Ω Ω Ω Ω Ω Ω Ω Ω Ω Ω Ω Ω Ω Ω... - Seite 5 Spannungswandler: mit Strom- und Spannungswandler: Last Last ∼ ∼ ∼ ∼ CLT 311 CLT 311 Load Load Ω Ω Ω Ω Ω Ω Ω Ω Ω Ω Ω Ω Ω Ω Ω Ω Ω Ω Ω Ω Ω Ω Ω Ω...
-
Seite 6: Bedienelemente (Option)
Löschen der Energiewerte und Sperren der Löschfunktion, Auswahl der Baudrate und Anzeigetest er- folgt jeweils durch gleichzeitiges Drücken der beiden Taster in der entsprechenden Betriebsart. 2.4 Betriebsarten Tabelle 1 zeigt die möglichen Betriebsarten des CLT 311. Tabelle 1: Einheit Betriebsart... -
Seite 7: Auswahl Der Betriebsart
2.6 Abfragen der Min- / Max-Wertspeicher Der CLT 311 0D bzw. CLT 311 0S erfasst die Min- / Max-Werte der Betriebsarten W, VA, var, V, A und cos ϕ. Um die Min- / Max-Werte anzuzeigen, drücken Sie in der jeweiligen Betriebsart beide Taster gleichzeitig. -
Seite 8: Wahl Der Baudrate Der Seriellen Schnittstelle
2.9 Wahl der Baudrate der seriellen Schnittstelle Betätigen Sie in der Stellung ”kWh” (nur bei CLT 311 0S) beide Taster gleichzeitig → auf der Anzeige erscheint die Baudrate im Klartext. Mit den beiden Tastern kann zwischen ” ”, ” ”, ”... -
Seite 9: Beschreibung Der Ausgänge
VAh, varh / Impuls Die Einstellungen sind über die Schnittstelle veränderbar. Der Anschluss erfolgt über die Klemmen Imp. und GND. Bei Geräten mit Anzeige (CLT 311 0D) und (CLT 311 0S) kann der Verbrauch auch über die Impuls-LED erfaßt werden. -
Seite 10: Analogausgang (Nur Clt 311 01 Und Clt 311 0D)
TxD RxD Imp. GND 3.2 Analogausgang (nur CLT 311 01 und CLT 311 0D) Am galvanisch getrennten Analogausgang wird fortlaufend eine Spannung im Bereich 0 ... 10 V bzw. ein Stromsignal im Bereich 0(4) ... 20 mA ausgegeben. Der Ausgabebereich lässt sich frei auf den Mess- bereich einer der Betriebsarten V, A, W, VA, var und cos ϕ... -
Seite 11: Betrieb Über Serielle Schnittstelle
Wertes für cos ϕ ”-------” übertragen. Die Datenwiederholrate ist entsprechend der Messwiederholrate ca. 1 Sekunde. Der CLT 311 kann komplett über die Schnittstelle mit den weiter unten beschriebenen Kommandos bedient werden (Befehlsmodus). Trifft ein Abfragekommando ein, so wird der letzte Übertragungsblock noch komplett gesendet und anschließend das Abfragekommando beantwortet. -
Seite 12: Abfragekommandos
3.4.2.1 Abfragekommandos Mit den Abfragekommandos werden die Geräteidentifikation, die Messgrößen und die eingestellten Ge- räteparameter abgefragt. Die Bereiche und Auflösungen der übertragenen Messwerte entsprechen jenen, die bei der Darstellung der Messwerte in der Anzeige verwendet werden. Die Abfragekommandos haben keine Argumente. Tabelle 3 zeigt die Abfragekommandos. Tabelle 3: Befehl Antwort... - Seite 13 Befehl Antwort Anzeige im Gerät Format-Beispiel Baudrate ” 9600” erste Kommandobeschreibung ” 1li Taste” nächste Kommandobeschreibung ” 1re Taste” Solange kein Verbraucher angeschlossen ist, wird auf der Anzeige ”------” ausgegeben. Über die Schnittstelle erhält man in diesem Fall ”-------” als Antwort auf das entsprechende Abfragekommando.
-
Seite 14: Einstellkommandos
3.4.2.2 Einstellkommandos Die Einstellkommandos werden zum Ändern von Geräteparametern und zum Löschen der Energiewerte verwendet. Sie können ein Argument (Zahlenwert) enthalten. Dieses Argument wird vom Befehl durch ein Leerzeichen (32 dez.) getrennt. Es kann nach jedem Kommando eine Fehlerabfrage vorgenommen werden. -
Seite 15: Fehlerbehandlung
4 Fehlerbehandlung Die Fehleranzeige auf der Anzeige kann durch gleichzeitiges Drücken der beiden Taster quittiert werden. Die Fehlermeldung wird vor dem Ausschalten des Gerätes nicht gesichert. Tabelle 6 zeigt die Fehlermeldungen. Tabelle 6: Fehlermeldung Bedeutung Nr.: Anzeige Kein Fehler aufgetreten. Fehler beim Selbsttest nach dem Einschalten des Gerätes im EEPROM-Inhalt gefunden. -
Seite 16: Technische Daten
2 Kurzhubtaster Messprinzip: Spannung wird direkt am Verbraucher und Strom über Präzisions-Shunt gemessen Meßrate: ca. 1 s Abtastrate: ca. 2 kHz Betriebsart: CLT 311 • • • Wirk-, Schein-, Blindenergie • • • Wirk-, Schein-, Blindleistung, Spannung Strom, Leistungsfaktor, Clear-Funktion, Load-Funktion •... - Seite 17 f ≤ ± 2,0 % vom Messwert, Messfehler: bei Leistungsfaktor > 0,3, bei Leistung zusätzlich ± 5 W Grundfehler Leerlauferkennung: Bei Stromwerten unter 30 mA (ohne Stromwandler-Faktor) werden die Strom- und Leistungswerte auf 0 gesetzt Serielle Schnittstelle: galvanisch getrennte, bidirektionale, serielle Schnittstelle, Baudrate 1200, 2400, 4800 bzw.
- Seite 20 Christ-Elektronik GmbH Telefon (0 83 31) 83 71 – 0 Amtsgericht Alpenstraße 34 Fax (0 83 31) 83 71 – 99 Memmingen 87700 Memmingen eMail: info@christ-elektronik.de HRB 9102 Internet: http://www.christ-elektronik.de Änderungen vorbehalten !
