Bedienungsanleitung
E461500
Rev 01

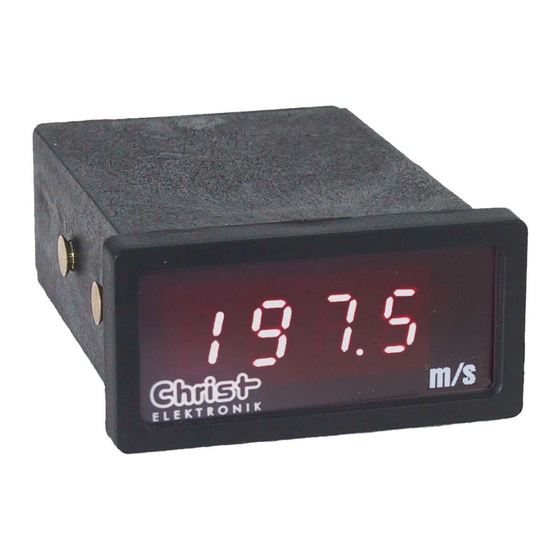

Bedienungsanleitung CAM 100
Messgerät für analoge Messgrößen
Vor der Inbetriebnahme:
Bedienungsanleitung bitte vollständig durchlesen und zum späteren Nachlesen aufbewahren.
Christ-Elektronik GmbH • Alpenstrasse 34 • D-87700 Memmingen
Tel. +49 (0) 83 31/83 71 - 0 • Fax +49 (0) 83 31/83 71-99
Werbung
Verwandte Anleitungen für Christ Elektronik CAM 100
Inhaltszusammenfassung für Christ Elektronik CAM 100
- Seite 1 Bedienungsanleitung E461500 Rev 01 Bedienungsanleitung CAM 100 Messgerät für analoge Messgrößen Vor der Inbetriebnahme: Bedienungsanleitung bitte vollständig durchlesen und zum späteren Nachlesen aufbewahren. Christ-Elektronik GmbH • Alpenstrasse 34 • D-87700 Memmingen Tel. +49 (0) 83 31/83 71 - 0 • Fax +49 (0) 83 31/83 71-99...
- Seite 2 1 Beschreibung 1.1 Allgemeines Mit dem Einbaumessgerät CAM 100 sind nahezu alle analogen DC-Signale messbar. Die gewünschten Messbereiche (± 200 mV, ± 2, ± 20, ± 200 V/mA und Normsignale 0...10 VDC, 0(4)...20 mA einschließlich Kommastelle, werden durch Lötbrücken die sich unter den Klemmen befinden, skaliert. Analoge Eingangssignale im Bereich von - 1999 ... + 1999 kön- nen mittels Widerstand an den Klemmen beliebig skaliert werden.
- Seite 3 2.3 Rückansicht und Programmierstellen Bild 1: Anschlussplan Bild 2: Programmierstellen Nullpunkt- Verstärkungs- poti „NP“ 1 2 3 4 5 6 poti „V“ 8 7 6 5 4 3 2 1 Programmierstellen V / mA 5 / 12 / 24 V Lötseite Spannung / Strom Versorgungsspannung...
- Seite 4 3 Technische Daten Display Anzeige 7 – Segmentanzeige, 8 mm LED rot ± 1999 Digit Anzeigebereich Dezimalpunkt mittels Lötbrücke Fehleranzeige „1“ bei Messbereichsüberschreitung und Fühlerbruch „-1“ bei Messbereichsunterschreitung Messfunktionen Messbereichseinstellung mittels Lötbrücke Messprinzip Dual Slope Messrate ca. 2,5 Messungen / Sekunde Einstellzeit <...
