Bedienungsanleitung
E461600
Rev 02

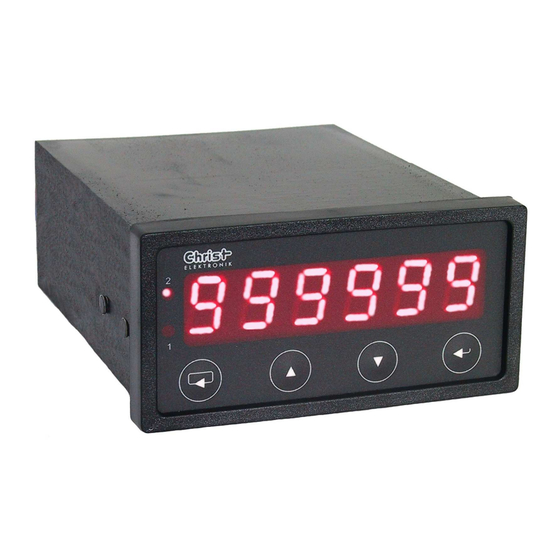

Bedienungsanleitung CPM 138
Messgerät für DC Messgrößen, TC und Pt 100
Vor der Inbetriebnahme:
Bedienungsanleitung bitte vollständig durchlesen und zum späteren Nachlesen aufbewahren.
Christ-Elektronik GmbH • Alpenstrasse 34 • D-87700 Memmingen
Tel. +49 (0) 83 31/83 71-0 • Fax +49 (0) 83 31/83 71-99
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Christ Elektronik CPM 138
Inhaltszusammenfassung für Christ Elektronik CPM 138
- Seite 1 Bedienungsanleitung E461600 Rev 02 Bedienungsanleitung CPM 138 Messgerät für DC Messgrößen, TC und Pt 100 Vor der Inbetriebnahme: Bedienungsanleitung bitte vollständig durchlesen und zum späteren Nachlesen aufbewahren. Christ-Elektronik GmbH • Alpenstrasse 34 • D-87700 Memmingen Tel. +49 (0) 83 31/83 71-0 • Fax +49 (0) 83 31/83 71-99...
-
Seite 2: Inhaltsverzeichnis
3 Beschreibung der Ausgänge ......................9 3.1 Grenzkontakte (Relais)....................... 9 3.1.1 Alarmfunktion ........................9 3.1.2 Normale und invertierte Schaltfunktion................9 3.2 Auswahl Analogausgang / RS232-Schnittstelle (nur CPM 138 2S) ........10 3.2.1 Analogausgang........................10 3.2.2 Serielle Schnittstelle......................10 3.3 Betrieb über serielle Schnittstelle..................... 10 3.3.1 Datenformat ........................ -
Seite 3: Beschreibung
Das CPM 138 2S besitzt einen galvanisch getrennten Analogausgang mit einstellbarem Signalbereich von 0 ... 10 V oder 0 (4) ... 20 mA. Alternativ können beim CPM 138 2S die Messwerte über eine gal- vanisch getrennte RS232 Schnittstelle ausgegeben werden. Zusätzlich kann dieses Gerät über die Schnittstelle konfiguriert und bedient werden. -
Seite 4: Bedienung
0 ... 10 V GND 0 ... 20 mA Analogausgang 3-L. Brücke 1/2 4-L. keine Brücken 2.3 Bedienelemente Das CPM 138 wird über vier Taster auf der Frontseite bedient. LED für Sollwert 2 LED für Sollwert 1 Taster NEXT, UP, DOWN, SELECT... -
Seite 5: Betriebsarten
(E_Mod). Die Messwerte werden entsprechend der Einstellung der Nachkommastellen mit 0 bis 4 Dezimalstellen bzw. automatisch mit sechs gültigen Ziffern dargestellt (Anzeigebereichsumschaltung). Als Vorzeichen wird nur das Minus-Zeichen dargestellt. Tabelle 1 zeigt die möglichen Betriebsarten des CPM 138: Eingangsgröße (Einstellung Nr. Anzeigetext... -
Seite 6: Bedienphilosophie
2.5 Bedienphilosophie Das Gerät lässt sich sowohl über die Taster in der Frontscheibe, als auch über die optionale Schnittstelle gleichermaßen bedienen. Die manuelle Bedienung erfolgt über ein Menü, das in ein Anzeige- und ein Einstellmenü unterteilt ist. Zur Unterscheidung wird im Anzeigemenü der Dezimalpunkt (bei ganzzahligen Werten der Punkt der rechten 7-Segment-Anzeige) blinkend angezeigt. -
Seite 7: Editieren Von Parametern
2.5.3 Editieren von Parametern Beim Editieren von Parametern wird der aktuelle Wert mit der größtmöglichen Auflösung dargestellt. Die niederwertigste Stelle (Ziffer) blinkt und kann über die Tasten um 1 erhöht bzw. um 1 erniedrigt werden. Dabei wird der gültige Einstellbereich fortlaufend kontrolliert. Die nächste Stelle (ggf. - Seite 8 E_rES rES=0 (Liste) ohne Nachkommastelle rES=1 1 Nachkommastelle rES=2 2 Nachkommastellen rES=3 3 Nachkommastellen rES=4 4 Nachkommastellen rES=A automatische Anzeige- bereichsumschaltung E_MFA (Wert) Mittelwertfaktor E_tArA ...
-
Seite 9: Eingangslinearisierung Für Normsignale
Hinweis: Bei Änderung der Betriebsart (E_Mod) wird automatisch der aktuelle Min- / Max- und Tarawert sowie ggf. entsprechende Fehlermeldungen gelöscht. Bei E_Mod = U0_10, A0_20 bzw. A4_20 wird die Eingangslinearisierung auf die entsprechenden Defaultwerte gesetzt (siehe Tabelle 3). Wird die Signal- art des Analogausganges (A_SiG) geändert, so wird die Einstellung für den max. -
Seite 10: Tarawert
2.9 Tarawert Über den Menüpunkt d_tArA im Anzeigemenü kann der aktuelle Tarawert (Offsetkorrektur) abgefragt werden. Durch gleichzeitiges Betätigen der Tasten (RESET) lässt sich der Tarawert löschen. Zur Kontrolle wird kurz CLEAr angezeigt. Der aktuelle Tarawert kann entweder über das Einstellmenü (E_tArA) geändert, oder während der An- zeige des aktuellen Messwertes durch gleichzeitiges Drücken der Tasterkombination (TARA) auf den angezeigten Meßwert gesetzt werden. -
Seite 11: Auswahl Analogausgang / Rs232-Schnittstelle (Nur Cpm 138 2S)
3.2 Auswahl Analogausgang / RS232-Schnittstelle (nur CPM 138 2S) Über den Menüpunkt E_ConF kann beim CPM 138 2S zwischen Analogausgang (A-oUt) und RS232- Schnittstelle (rS-232) bzw. nonE gewählt werden. Je nach Einstellung sind dann die Menüpunkte zur Konfiguration des Analogausganges (A_oUt) bzw. Einstellung der Baudrate (E_bd) zugänglich. -
Seite 12: Schnittstellenkommandos
Mit der Tasteremulation können die gleichen Bedienungen wie über die Taster des Gerätes vorgenom- men werden. Die Kommandos haben kein Echo. Abfrage des Befehlsatzes Der komplette Befehlsatz des CPM 138 kann über die beiden Abfragebefehle „cm1“ (erste -) bzw. „cmn“ (nächste Kommandobeschreibung) über Schnittstelle abgefragt werden. Der Antwortstring besitzt folgenden Aufbau: •... - Seite 13 Tabelle 5 enthält alle Schnittstellenkommandos in alphabetischer Reihenfolge: Einstell- Abfrage- Befehls- Befehlsbe- min. max. Vorein- Bedeutung Entsprechend Befehl befehl zeichnung Parameter- Parameter- stellung Menüpunkt / wert wert Tasten Minimum Minwert d_Lo AA-Norm Analogausgang Signalart A_SiG 0: 0 … 10 V 1: 0 …...
- Seite 14 Resolut. 0 ... 4: 0 ... 4 Nach- E_rES kommastellen (fest) 5: autom. Anzei- gebreichsumschaltung...
-
Seite 15: Fehlerbehandlung
4 Fehlerbehandlung Fehlermeldungen können durch gleichzeitiges Drücken der Taster (RESET) quittiert werden. Die Anzeige der Fehler erfolgt ohne Priorisierung für ca. 10 Sekunden. Bei nicht quittierten Fehlermel- dungen gehen alle weiteren Meldungen verloren. Fehlermeldungen werden vor dem Ausschalten des Gerätes nicht gesichert. Tabelle 6 zeigt die Fehlermeldungen: Fehlermeldung Bedeutung und Abhilfe... -
Seite 16: Technische Daten
5 Technische Daten Anzeige: sechsstellige 7-Segment-Anzeige, 13 mm LED rot Anzeigebereich: -99999 bis 999999 Digit Dezimalpunkt: Über Menü zwischen 0 und 4 Nachkommastellen bzw. automatischer Anzeigebereichsumschaltung wählbar Grenzkontaktanzeige: 2 LED rot, 3 mm Bedienelemente: 4 Folientaster Messprinzip: A/D-Wandlung, automatische Messbereichsumschaltung Messrate: 0,2, 0,5 oder 1,0 Sekunde einstellbar Einstellzeit:... - Seite 17 Bedienungsanleitung E461600 Rev 02 Grenzkontakte: Zwei potentialfreie Relaiskontakte (Wechsler), Belastung: 250 V max. 8 A, Anzugsverzögerung abhängig von Messrate. Schaltfunktion wählbar als Min- / Maxkontakt oder als Alarmfunktion. Schaltschwelle, Hysterese und Schaltlogik frei einstellbar, bei Fühlerbruch und Kurzschluss sind beide Relais abgefallen (Grundzustand) Analogausgang: Galvanisch getrennt, Signalbereich wahlweise 0 ...
