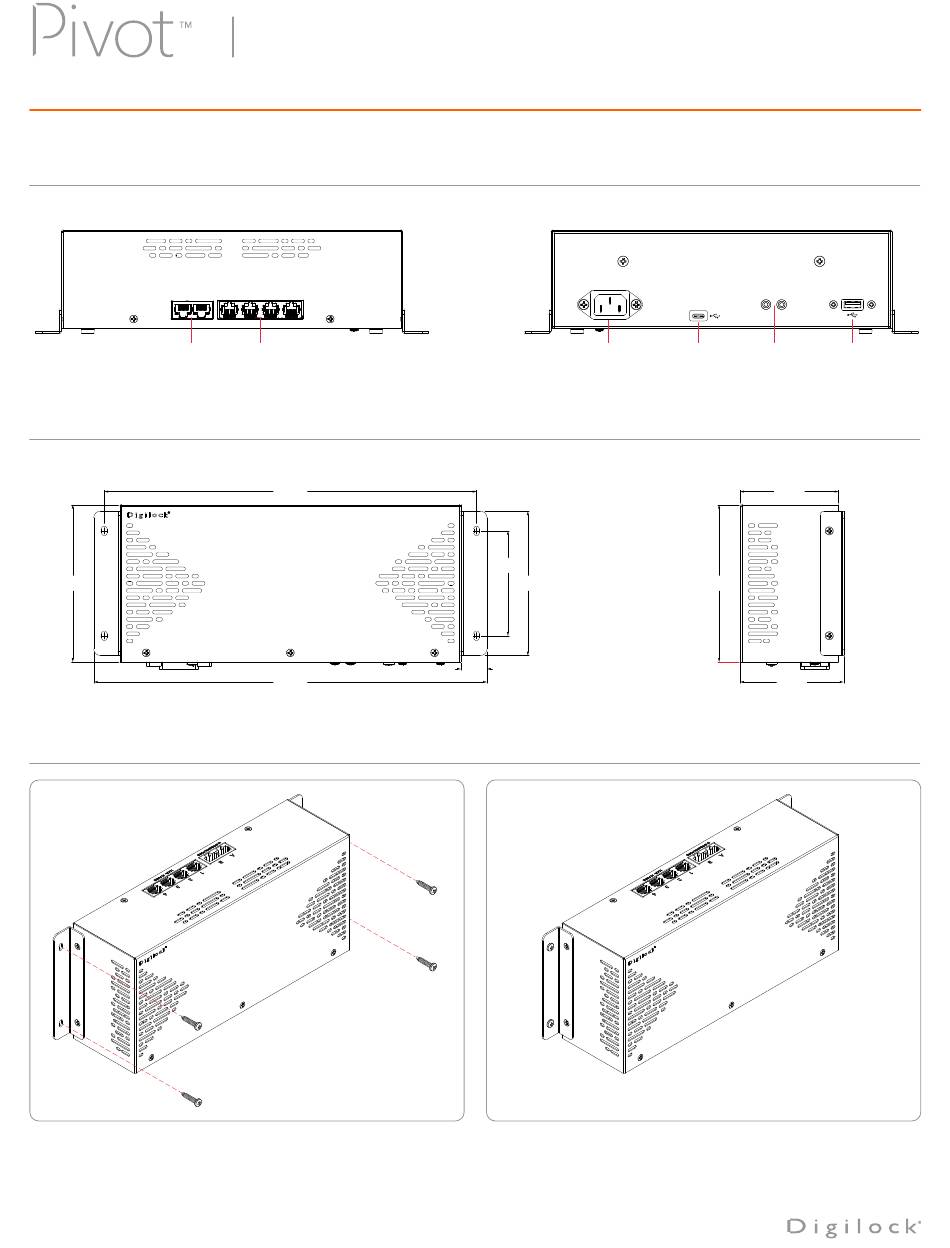

PIVOT UND PIVOT PRO VERTEILERMODUL ÜBERSICHT & INSTALLATION
VORSICHT! Das Pivot-Verteilermodul sollte in einer Umgebung montiert werden, die mit passiv kühlenden Stromversorgungseinheiten kompatibel ist.
Pivot Verteilermodul IO
Lock Port IO Ansicht
A B
IO EXTENTION PORTS
RJ45 IO Erweiterungsanschlüsse x2
(zu anderen Pivot-Verteilermodulen)
Pivot-Verteilermodul Gesamtabmessungen
4.72in
[120.0mm]
Montage des Pivot-Verteilermoduls
1 1
Verwenden Sie 4x geeignetes Befestigungsmaterial zur Montage
der PDM-Einheit.
HINWEIS: Achten Sie bei der Auswahl des Montageortes auf den Freiraum für
das IO-Kabel.
7
I N STA L L ATI ON SANLEI T UNG
PIVOT und PIVOT PRO | Smart Lock System
1 2 3 4
LOCK - IO PORTS
RJ45 Lock-Anschlüsse x4
(bis zu 6 Schlösser pro Anschluss)
10.24in
[260.0mm]
11.81in
[300.0mm]
Strom & USB IO-Ansicht
110V-240V
IEC-C14-Stromversorgung
110V - 240V
(88 ~ 264 VAC)
3.15in
[80.0mm]
4.33in
[110.0mm]
0.79in
[20.0mm]
2 2
STATUS POWER
USB-C
USB-C LED- USB-A-Stromversorgung
Daten Anzeigen (Für Tablet - optional)
(an Controller)
2.95in
[75.0mm]
4.72in
[120.0mm]
3.11in
[79.0mm]
USB-A
